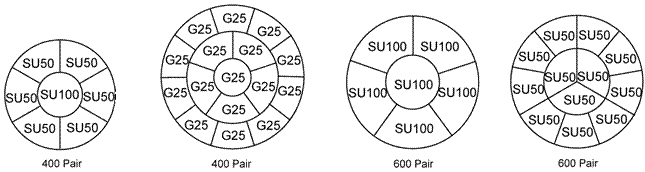

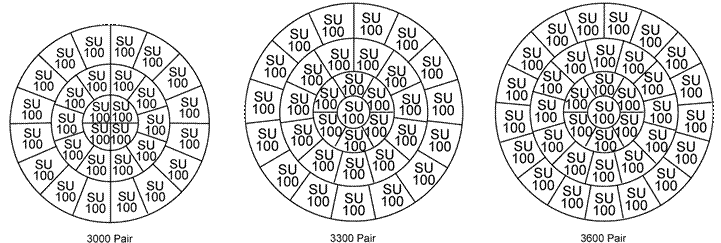

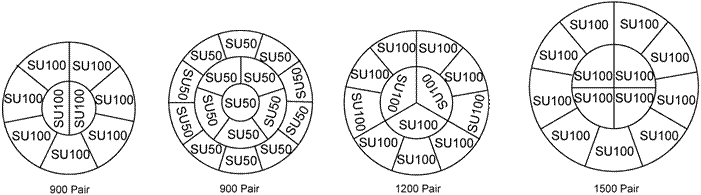

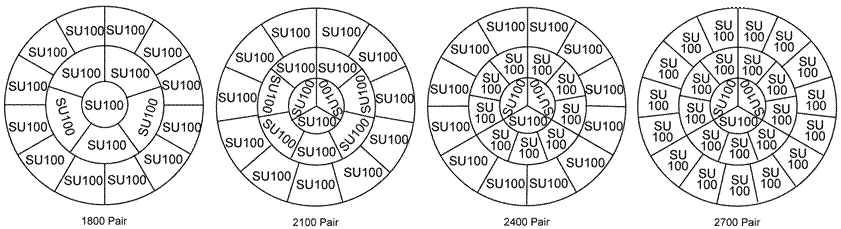

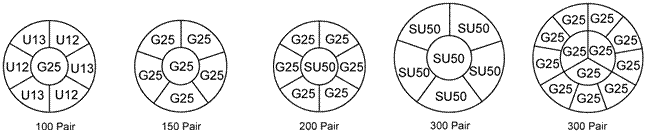

颜色代码&电缆组成

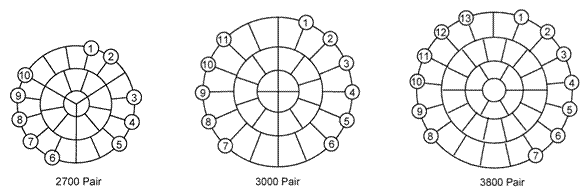

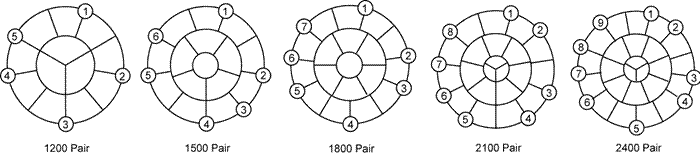

镜像线的组成
镜像电话电缆结构应用于使用100对特大单元的1200对以上电缆的设计。

H)BTCW110J颜色代码

线对编号	a线	b线		线对编号	a线	b线		线对编号	a线		b线
1	白	蓝		35	黄	白	绿	69	紫		棕	蓝
2	白	橙		36	黄	绿	棕	70	紫		灰	蓝
3	白	绿		37	黄	灰	绿	71	紫		白	橙
4	白	棕		38	黄	白	棕	72	紫		橙	绿
5	白	灰		39	黄	灰	棕	73	紫		橙	棕
6	白	白	蓝	40	黄	白	灰	74	紫		灰	橙
7	白	橙	蓝	41	黑	蓝		75	紫		白	绿
8	白	绿	蓝	42	黑	橙		76	紫		绿	棕
9	白	棕	蓝	43	黑	绿		77	紫		灰	绿
10	白	灰	蓝	44	黑	棕		78	紫		白	棕
11	白	白	橙	45	黑	灰		79	紫		灰	棕
12	白	橙	绿	46	黑	白	蓝	80	紫		白	灰
13	白	橙	棕	47	黑	橙	蓝	81	红		蓝
14	白	灰	橙	48	黑	绿	蓝	82	红		橙
15	白	白	绿	49	黑	棕	蓝	83	红		绿
16	白	绿	棕	50	黑	灰	蓝	84	红		棕
17	白	灰	绿	51	黑	白	橙	85	红		灰
18	白	白	棕	52	黑	橙	绿	86	红		白	蓝
19	白	灰	棕	53	黑	橙	棕	87	红		橙	蓝
20	白	白	灰	54	黑	灰	橙	88	红		绿	蓝
21	黄	蓝		55	黑	白	绿	89	红		棕	蓝
22	黄	橙		56	黑	绿	棕	90	红		灰	蓝
23	黄	绿		57	黑	灰	绿	91	红		白	橙
24	黄	棕		58	黑	白	棕	92	红		橙	绿
25	黄	灰		59	黑	灰	棕	93	红		橙	棕
26	黄	白	蓝	60	黑	白	灰	94	红		灰	橙
27	黄	橙	蓝	61	紫	蓝		95	红		白	绿
28	黄	绿	蓝	62	紫	橙		96	红		绿	棕
29	黄	棕	蓝	63	紫	绿		97	红		灰	绿
30	黄	灰	蓝	64	紫	棕		98	红		白	棕
31	黄	白	橙	65	紫	灰		99	红		灰	棕
32	黄	橙	绿	66	紫	白	蓝	100	红		白	灰
33	黄	橙	棕	67	紫	橙	蓝	101	WH	红	蓝
34	黄	灰	橙	68	紫	绿	蓝	102	WH	红	橙

1 2 3 4

国际标准电缆
世界级品质保证

线对编号	a线	b线		线对编号	a线	b线		线对编号	a线		b线
1	白	蓝		35	黄	白	绿	69	紫		棕	蓝
2	白	橙		36	黄	绿	棕	70	紫		灰	蓝
3	白	绿		37	黄	灰	绿	71	紫		白	橙
4	白	棕		38	黄	白	棕	72	紫		橙	绿
5	白	灰		39	黄	灰	棕	73	紫		橙	棕
6	白	白	蓝	40	黄	白	灰	74	紫		灰	橙
7	白	橙	蓝	41	黑	蓝		75	紫		白	绿
8	白	绿	蓝	42	黑	橙		76	紫		绿	棕
9	白	棕	蓝	43	黑	绿		77	紫		灰	绿
10	白	灰	蓝	44	黑	棕		78	紫		白	棕
11	白	白	橙	45	黑	灰		79	紫		灰	棕
12	白	橙	绿	46	黑	白	蓝	80	紫		白	灰
13	白	橙	棕	47	黑	橙	蓝	81	红		蓝
14	白	灰	橙	48	黑	绿	蓝	82	红		橙
15	白	白	绿	49	黑	棕	蓝	83	红		绿
16	白	绿	棕	50	黑	灰	蓝	84	红		棕
17	白	灰	绿	51	黑	白	橙	85	红		灰
18	白	白	棕	52	黑	橙	绿	86	红		白	蓝
19	白	灰	棕	53	黑	橙	棕	87	红		橙	蓝
20	白	白	灰	54	黑	灰	橙	88	红		绿	蓝
21	黄	蓝		55	黑	白	绿	89	红		棕	蓝
22	黄	橙		56	黑	绿	棕	90	红		灰	蓝
23	黄	绿		57	黑	灰	绿	91	红		白	橙
24	黄	棕		58	黑	白	棕	92	红		橙	绿
25	黄	灰		59	黑	灰	棕	93	红		橙	棕
26	黄	白	蓝	60	黑	白	灰	94	红		灰	橙
27	黄	橙	蓝	61	紫	蓝		95	红		白	绿
28	黄	绿	蓝	62	紫	橙		96	红		绿	棕
29	黄	棕	蓝	63	紫	绿		97	红		灰	绿
30	黄	灰	蓝	64	紫	棕		98	红		白	棕
31	黄	白	橙	65	紫	灰		99	红		灰	棕
32	黄	橙	绿	66	紫	白	蓝	100	红		白	灰
33	黄	橙	棕	67	紫	橙	蓝	101	WH	红	蓝
34	黄	灰	橙	68	紫	绿	蓝	102	WH	红	橙

线对编号	a线	b线		线对编号	a线	b线		线对编号	a线		b线
1	白	蓝		35	黄	白	绿	69	紫		棕	蓝
2	白	橙		36	黄	绿	棕	70	紫		灰	蓝
3	白	绿		37	黄	灰	绿	71	紫		白	橙
4	白	棕		38	黄	白	棕	72	紫		橙	绿
5	白	灰		39	黄	灰	棕	73	紫		橙	棕
6	白	白	蓝	40	黄	白	灰	74	紫		灰	橙
7	白	橙	蓝	41	黑	蓝		75	紫		白	绿
8	白	绿	蓝	42	黑	橙		76	紫		绿	棕
9	白	棕	蓝	43	黑	绿		77	紫		灰	绿
10	白	灰	蓝	44	黑	棕		78	紫		白	棕
11	白	白	橙	45	黑	灰		79	紫		灰	棕
12	白	橙	绿	46	黑	白	蓝	80	紫		白	灰
13	白	橙	棕	47	黑	橙	蓝	81	红		蓝
14	白	灰	橙	48	黑	绿	蓝	82	红		橙
15	白	白	绿	49	黑	棕	蓝	83	红		绿
16	白	绿	棕	50	黑	灰	蓝	84	红		棕
17	白	灰	绿	51	黑	白	橙	85	红		灰
18	白	白	棕	52	黑	橙	绿	86	红		白	蓝
19	白	灰	棕	53	黑	橙	棕	87	红		橙	蓝
20	白	白	灰	54	黑	灰	橙	88	红		绿	蓝
21	黄	蓝		55	黑	白	绿	89	红		棕	蓝
22	黄	橙		56	黑	绿	棕	90	红		灰	蓝
23	黄	绿		57	黑	灰	绿	91	红		白	橙
24	黄	棕		58	黑	白	棕	92	红		橙	绿
25	黄	灰		59	黑	灰	棕	93	红		橙	棕
26	黄	白	蓝	60	黑	白	灰	94	红		灰	橙
27	黄	橙	蓝	61	紫	蓝		95	红		白	绿
28	黄	绿	蓝	62	紫	橙		96	红		绿	棕
29	黄	棕	蓝	63	紫	绿		97	红		灰	绿
30	黄	灰	蓝	64	紫	棕		98	红		白	棕
31	黄	白	橙	65	紫	灰		99	红		灰	棕
32	黄	橙	绿	66	紫	白	蓝	100	红		白	灰
33	黄	橙	棕	67	紫	橙	蓝	101	WH	红	蓝
34	黄	灰	橙	68	紫	绿	蓝	102	WH	红	橙

线对编号	a线	b线		线对编号	a线	b线		线对编号	a线		b线
1	白	蓝		35	黄	白	绿	69	紫		棕	蓝
2	白	橙		36	黄	绿	棕	70	紫		灰	蓝
3	白	绿		37	黄	灰	绿	71	紫		白	橙
4	白	棕		38	黄	白	棕	72	紫		橙	绿
5	白	灰		39	黄	灰	棕	73	紫		橙	棕
6	白	白	蓝	40	黄	白	灰	74	紫		灰	橙
7	白	橙	蓝	41	黑	蓝		75	紫		白	绿
8	白	绿	蓝	42	黑	橙		76	紫		绿	棕
9	白	棕	蓝	43	黑	绿		77	紫		灰	绿
10	白	灰	蓝	44	黑	棕		78	紫		白	棕
11	白	白	橙	45	黑	灰		79	紫		灰	棕
12	白	橙	绿	46	黑	白	蓝	80	紫		白	灰
13	白	橙	棕	47	黑	橙	蓝	81	红		蓝
14	白	灰	橙	48	黑	绿	蓝	82	红		橙
15	白	白	绿	49	黑	棕	蓝	83	红		绿
16	白	绿	棕	50	黑	灰	蓝	84	红		棕
17	白	灰	绿	51	黑	白	橙	85	红		灰
18	白	白	棕	52	黑	橙	绿	86	红		白	蓝
19	白	灰	棕	53	黑	橙	棕	87	红		橙	蓝
20	白	白	灰	54	黑	灰	橙	88	红		绿	蓝
21	黄	蓝		55	黑	白	绿	89	红		棕	蓝
22	黄	橙		56	黑	绿	棕	90	红		灰	蓝
23	黄	绿		57	黑	灰	绿	91	红		白	橙
24	黄	棕		58	黑	白	棕	92	红		橙	绿
25	黄	灰		59	黑	灰	棕	93	红		橙	棕
26	黄	白	蓝	60	黑	白	灰	94	红		灰	橙
27	黄	橙	蓝	61	紫	蓝		95	红		白	绿
28	黄	绿	蓝	62	紫	橙		96	红		绿	棕
29	黄	棕	蓝	63	紫	绿		97	红		灰	绿
30	黄	灰	蓝	64	紫	棕		98	红		白	棕
31	黄	白	橙	65	紫	灰		99	红		灰	棕
32	黄	橙	绿	66	紫	白	蓝	100	红		白	灰
33	黄	橙	棕	67	紫	橙	蓝	101	WH	红	蓝
34	黄	灰	橙	68	紫	绿	蓝	102	WH	红	橙
