颜色代码&电缆组成

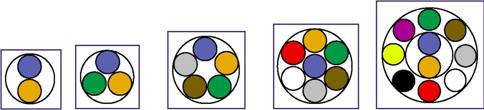

1个基本单元的定义，50和100对单元的结构，及100对以下电缆结构

20对        30对           50对              70对              100对

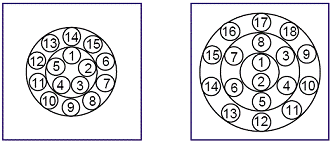

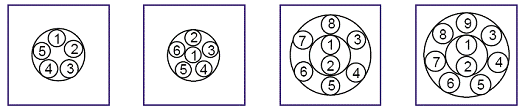

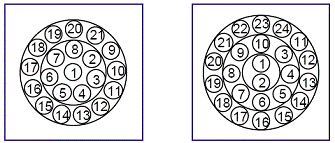

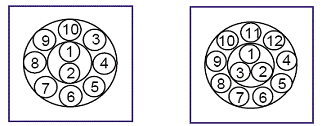

1个基本单元的定义和100对以上电缆的结构 - 有编号的单元

150对 (3 x 50p)           200对 (4 x 50p)        300对 (6 x 50p)        400对 (8 x 50p)

500对 (5 x 100p)        600对 (6 x 100p)       800对 (8 x 100p)       900对 (9 x 100p)

1000对 (10 x 100p)              1200对 (12 x 100p)       1500对 (15 x 100p)               1800对 (18 x 100p)

2100对 (21 x 100p)                2400对 (24 x 100p)        2700对 (27 x 100p)                3000对 (30 x 100p)

G) GR-421, ICEA S-85-625 & ICEA S-84-608颜色代码&电缆组成
线对识别颜色
1至25对识别颜色如下表所示。对于25对以上的电缆, 按需要重复使用这些颜色。彩色绑带用于识别由25对彩色芯线构成的
组。

线对编号	Tip色	Ring色	线对编号	Tip色	Ring色
1	白	蓝	13	黑	绿
2	白	橙	14	黑	棕
3	白	绿	15	黑	灰
4	白	棕	16	黄	蓝
5	白	灰	17	黄	橙
6	红	蓝	18	黄	绿
7	红	橙	19	黄	棕
8	红	绿	20	黄	灰
9	红	棕	21	紫	蓝
10	红	灰	22	紫	橙
11	黑	蓝	23	紫	绿
12	黑	橙	24	紫	棕
			25	紫	灰

线对组的识别
对于600对以下电缆, 25对的组通过绑带颜色进行识别，顺序与线对识别的序列相同。组1为白-蓝绑带，组2为白-橙绑带，等
等。以这种方式，每个线对被唯一识别。25对及以下的电缆一般不使用绑带，如需使用的话按照组1白-蓝色进行标示。100
对及以下电缆, 白色绑带的使用为可选。

Group Number	Group Pair Counts	Colour of Binders		Group Number	Group Pair Counts	Colour of Binders
1	1-25	白	蓝	13	301-325	黑	绿
2	26-50	白	橙	14	326-350	黑	棕
3	51-75	白	绿	15	351-375	黑	灰
4	76-100	白	棕	16	376-400	黄	蓝
5	101-125	白	灰	17	401-425	黄	橙
6	126-150	红	蓝	18	426-450	黄	绿
7	151-175	红	橙	19	451-475	黄	棕
8	176-200	红	绿	20	476-500	黄	灰
9	201-225	红	棕	21	501-525	紫	蓝
10	226-250	红	灰	22	526-550	紫	橙
11	251-275	黑	蓝	23	551-575	紫	绿
12	276-300	黑	橙	24	576-600	紫	棕

特大单元绑带识别颜色
当电缆包含900对以上时，制作商可用4个25对的单元组构成1个"特大单元"，适用下列颜色。

线对编号	组编号	绑带颜色
1-600	1-24	白
601-1200	25-48	红
1201-1800	49-72	黑
1801-2400	73-96	黄
2401-3000	97-120	紫
3001-3600	121-144	蓝
3601-4200	145-168	橙

标准电话电缆
标准非屏蔽填充/非填充型电话电缆中，对、单元、组和特大单元有多种可能的组成方式。
下列结构举例说明常用的组成方式。1200对以上的电缆可包含镜像芯线，如图所示。

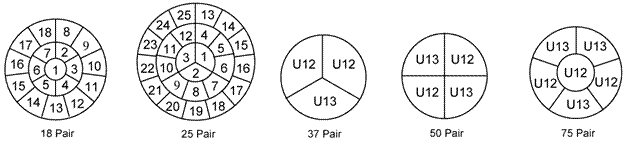

单元构成 (单元或U) 组的构成(组或G)

特大单元的构成 (特大单元或SU)

1 2 3 4
