NTSCGEWOEU中压抗扭电缆12~35kV

NTSCGEWOEU中压抗扭电缆12~35kV

应用

该特殊设计的电缆用于机舱发电机至风塔底部的中压电能传输。

标准

DIN VDE 0250 Part 813

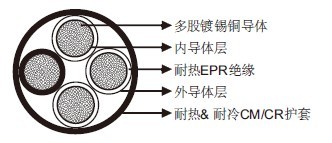

结构

导体：DIN VDE 0295/IEC 60228标准class 5多股镀锡铜导体。
内导体层：半导橡胶材料。
绝缘：耐热EPR。
外导体层：半导橡胶材料。
护套：基于CM（氯化合成橡胶）或CR（氯丁橡胶）的耐热耐冷特殊橡胶材料。

技术数据

电压U0/U（Um） 12/20kV，18/30kV，20/35kV
工作温度 -40℃~+90℃
最小弯曲半径 10×OD
扭转应用 +/100°/m
最大允许拉伸负荷 20N/mm²
短路温度 200℃
阻燃 DIN EN 502652-1/IEC 60332-1
防油 是
耐臭氧 是
耐UV 是

尺寸和重量

12/20kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×25/25 61.2 4780
3×35/35 65.9 5700
3×50/50 69.5 6630
3×70/70 73.5 7840

18/30kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×25/25 79.1 7520
3×35/35 80.5 8050
3×50/50 83.1 8920
3×70/70 89.0 10600

20/35kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
3×25/25 86.2 8820
3×35/35 90.8 10000
3×50/50 93.0 10830
3×70/70 96.1 12050
