NA2XS(F)2Y RE/RM中压电力电缆

NA2XS(F)2Y RE/RM中压电力电缆

应用

该电缆通常用于风力涡轮，适合室内安装和电缆管道、室外、地下和水下安装。

标准

IEC 60502-2
DIN VDE 0276 part 620

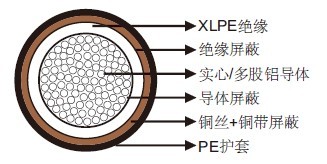

结构

导体：圆形实心（RE）或多股（RM）铝导体。
导体屏蔽：半导材料。
绝缘：XLPE。
屏蔽屏蔽：半导材料。
带：半导膨胀带。
屏蔽：铜丝编织与铜带。
带：分隔带。
护套：PE。

技术数据

电压Uo/U（Um） 6/10 kV，12/20 kV，18/30 kV
工作温度 -40℃~+90℃
最小弯曲半径 15×OD
短路温度 250℃
纵向水密性 是
无卤 是
无铅 是

尺寸和重量

6/10 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×70 re 26.5 760
1×95 re 26.5 860
1×120 re 28.5 930
1×150 re 29.5 1130
1×185 re 31.5 1230
1×240 re 33.5 1470
1×300 re 36.5 1670
1×400 re 40.5 2060
1×500 re 43.5 2400
1×630 re 45.5 2790
1×800 re 49.5 3340
1×1000 re 53.5 4000
1×35 rm 25.5 600
1×50 rm 26.5 670
1×70 rm 28.5 770
1×95 rm 29.0 880
1×120 rm 31.0 950
1×150 rm 32.0 1150
1×185 rm 34.0 1250
1×240 rm 36.0 1500
1×300 rm 38.5 1700
1×400 rm 42.5 2100
1×500 rm 45.5 2450
1×630 rm 47.5 2850
1×800 rm 52.5 3490
1×1000 rm 56.5 4080

12/20 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×70 re 30.5 910
1×95 re 31.5 1030
1×120 re 32.5 1130
1×150 re 33.5 1320
1×185 re 35.5 1470
1×240 re 38.5 1720
1×300 re 40.5 1960
1×400 re 43.5 2300
1×500 re 46.5 2740
1×630 re 49.5 3070
1×800 re 53.5 3680
1×1000 re 57.5 4360
1×50 rm 30.5 820
1×70 rm 32.5 930
1×95 rm 33.5 1050
1×120 rm 35.0 1150
1×150 rm 36.0 1350
1×185 rm 38.0 1500
1×240 rm 41.0 1750
1×300 rm 43.0 2000
1×400 rm 46.0 2350
1×500 rm 49.0 2800
1×630 rm 51.5 3140
1×800 rm 57.5 3840
1×1000 rm 60.5 4460

18/30 kV

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×70 re 34.5 1180
1×95 re 35.5 1320
1×120 re 37.5 1420
1×150 re 38.5 1670
1×185 re 40.5 1810
1×240 re 42.5 2010
1×300 re 45.5 2300
1×400 re 48.5 2740
1×500 re 51.5 3140
1×630 re 55.5 3480
1×800 re 59.5 4100
1×1000 re 63.5 4800
1×50 rm 35.0 1100
1×70 rm 37.0 1200
1×95 rm 38.0 1350
1×120 rm 40.0 1450
1×150 rm 41.0 1700
1×185 rm 43.0 1850
1×240 rm 45.0 2050
1×300 rm 48.0 2350
1×400 rm 51.0 2800
1×500 rm 54.0 3200
1×630 rm 57.5 3570
1×800 rm 62.5 4280
1×1000 rm 66.5 4970
