H07BN4-F & UL/CSA 600V 90℃ 抗扭电缆

风力电缆

应用

该电缆耐扭转、耐磨、温度范围广、耐UV和臭氧,专为风力涡轮设计。

标准

HD 22.12
UL/CSA 22.2
UL 758

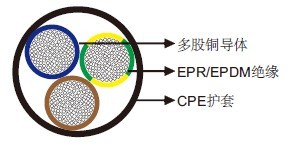

结构

导体:IEC/EN 60228标准class 5柔软退火裸铜导体。
绝缘:特殊高温交联EI7橡胶(EPDM class 28)。特殊高温热固EPR可选。
护套:高机械性能特殊交联EM7橡胶(CPE class 42)。特殊改善低温性能的热固CPE(-40℃)可选。

技术数据

电压Uo/U(Um) 600V
工作温度 -40℃~+90℃
最小弯曲半径 移动状态:6×OD;固定状态:4×OD
扭转应用 +/-150°/m
最大允许拉伸负荷 15 N/mm²
短路温度 250℃
阻燃 EN 50265-1/EN 50265-2-1/IEC 60332-1
防油
耐臭氧
耐UV
防水
耐冲击

尺寸和重量

结构 标称外径 标称重量
芯数×mm² mm kg/km
1×120(4/0AWG) 25.5 1540
1×150(250MCM) 28.8 1810
1×185(350MCM) 31.4 2210
1×240(450MCM) 33.8 2750
1×300(550MCM) 37.7 3520
1×400(750MCM) 41.4 4510
1×50(1 AWG) 18.7 730
1×95(3/0 AWG) 23.0 1220
3×120(4/0 AWG) 56.0 5200
3×150(250MCM) 61.5 6400
3×240(450MCM) 72.0 9780
3×25(4 AWG) 30.0 1420
3×35(2 AWG) 35.3 1850
3×50(1 AWG) 39.8 2480
3×70(2/0 AWG) 43.8 3180
3×95(3/0 AWG) 49.0 4260
4G50(1 AWG) 42.5 3150
4G70(2/0 AWG) 48.2 4240
4G95(3/0 AWG) 53.5 5480

G:带黄/绿接地线
×:不带黄/绿接地线
