Type 440 1.1 to 22KV矿用电缆

应用

该电缆主要作为柔软的拖曳馈线用于机械设备的电力供应,包含3根大监视芯线和一根用于支撑和保护电力线的中心半导支架。

标准

AS/NZS 2802:2000
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

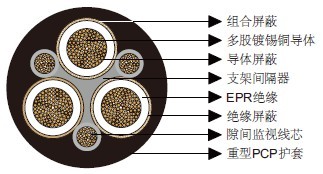

结构

3×导体:柔软的多股镀锡退火铜导体。
导体屏蔽:半导材料(用于电压为3.3/3.3kV及以上的电缆)。
绝缘:EPR。
绝缘屏蔽:半导橡胶。
组合屏蔽(接地线):镀锡退火铜线与涤纶纤维混合编织。
支架分隔器:半导PCP。
3×隙间监视线芯:柔软的多股镀锡铜导体与EPR覆层。
护套:重型PCP护套。重型CPE/CSP护套可选。

澳大利亚标准矿用电缆

尺寸和重量

标称导体
截面积
绞股规格 绝缘厚度 芯线屏蔽 监视导体 护套厚度 标称外径 标称重量
绞股规格 屏蔽截面
绞股规格 覆层厚度
mm² No/mm mm No/mm mm² No/mm mm mm mm kg/100m
Type 440.1 Class2
6 84/0.30 1.5 7/0.25 7.2 18/0.30 1.0 3.8 30.0 135
10 77/0.40 1.5 7/0.25 8.6 27/0.30 1.0 3.8 32.6 166
16 126/0.40 1.6 7/0.25 9.6 42/0.30 1.0 4.0 35.8 204
25 209/0.40 1.6 7/0.25 11.3 66/0.30 1.2 4.3 39.7 269
35 285/0.40 1.6 7/0.25 12.4 90/0.30 1.2 4.6 43.1 324
50 380/0.40 1.7 7/0.25 14.1 120/0.30 1.2 5.0 47.7 403
70 203/0.67 1.8 7/0.25 16.5 39/0.67 1.2 5.4 53.9 539
95 259/0.67 2.0 7/0.30 21.8 39/0.67 1.2 6.0 59.3 659
120 336/0.67 2.1 7/0.30 24.7 42/0.67 1.4 6.4 65.1 802
150 427/0.67 2.3 7/0.40 36.1 54/0.67 1.4 6.9 72.1 1018
185 518/0.67 2.5 7/0.40 40.5 63/0.67 1.4 7.4 78.6 1198
240 672/0.67 2.8 7/0.50 57.7 77/0.67 1.6 8.2 88.6 1549
300 854/0.67 3.0 7/0.50 63.2 98/0.67 1.6 8.8 96.3 1870
Type 440.3 Class2
16 126/0.40 3.0 7/0.25 13.1 42/0.30 1.4 5.3 46.2 304
25 209/0.40 3.0 7/0.25 14.8 66/0.30 1.4 5.6 50.1 379
35 285/0.40 3.0 7/0.25 15.8 90/0.30 1.4 5.9 53.5 446
50 380/0.40 3.0 7/0.25 17.2 120/0.30 1.4 6.3 57.6 524
70 203/0.67 3.0 7/0.25 18.6 39/0.67 1.4 6.6 62.5 659
95 259/0.67 3.0 7/0.25 20.3 39/0.67 1.6 7.1 66.2 754
120 336/0.67 3.0 7/0.30 27.2 42/0.67 1.6 7.4 72.0 914
150 427/0.67 3.0 7/0.40 39.6 54/0.67 1.6 7.8 78.0 1119
185 518/0.67 3.0 7/0.40 42.2 63/0.67 1.6 8.2 83.4 1289
240 672/0.67 3.0 7/0.40 46.6 77/0.67 1.6 8.8 90.3 1559
300 854/0.67 3.0 7/0.50 63.2 98/0.67 1.6 9.4 98.4 1920
Type 440.6 Class2
16 126/0.40 5.0 7/0.25 17.2 42/0.30 1.4 6.4 57.3 444
25 209/0.40 5.0 7/0.25 18.6 66/0.30 1.6 6.7 61.2 523
35 285/0.40 5.0 7/0.25 18.6 90/0.30 1.6 7.0 64.6 599
50 380/0.40 5.0 7/0.25 21.3 120/0.30 1.6 7.3 68.5 689
70 203/0.67 5.0 7/0.25 23.4 39/0.67 1.6 7.7 73.7 834
95 259/0.67 5.0 7/0.30 29.2 39/0.67 1.8 8.1 77.8 964
120 336/0.67 5.0 7/0.30 31.7 42/0.67 1.8 8.5 83.1 1119
150 427/0.67 5.0 7/0.40 45.7 54/0.67 1.8 8.9 89.1 1349
185 518/0.67 5.0 7/0.40 48.4 63/0.67 1.8 9.3 94.5 1529
240 672/0.67 5.0 7/0.40 52.8 77/0.67 1.8 9.9 101.4 1810
300 854/0.67 5.0 7/0.50 71.5 98/0.67 1.8 10.4 109.3 2190
Type 440.11 Class2
25 209/0.40 7.6 7/0.25 23.7 66/0.30 2.0 8.1 75.6 759
35 285/0.40 7.6 7/0.30 30.2 90/0.30 2.0 8.4 79.7 869
50 380/0.40 7.6 7/0.30 31.7 120/0.30 2.0 8.7 83.6 974
70 203/0.67 7.6 7/0.30 34.1 39/0.67 2.0 9.1 88.8 1139
95 259/0.67 7.6 7/0.40 47.5 39/0.67 2.2 9.6 93.7 1319
120 336/0.67 7.6 7/0.40 51.0 42/0.67 2.2 9.9 98.8 1489
150 427/0.67 7.6 7/0.40 53.7 54/0.67 2.2 10.3 103.5 1679
185 518/0.67 7.6 7/0.40 57.2 63/0.67 2.2 10.7 108.8 1880
Type 440.22 Class2
35 285/0.40 10.5 7/0.40 53.2 90/0.30 2.5 10.0 105.0 1270
50 380/0.40 10.5 7/0.40 54.1 120/0.30 2.5 10.3 108.9 1392
70 203/0.67 10.5 7/0.40 58.0 39/0.67 2.5 10.7 111.2 1558
