Type 409 1.1 to 22KV矿用电缆

应用

Type 409系列电缆主要用于机械设备的灵活供电,更适合作为拖曳电缆使用。小型电缆适用于钻及手持工具设备,大型电缆适用于挖掘机、挖斗机和钻机。

标准

AS/NZS 2802:2000
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

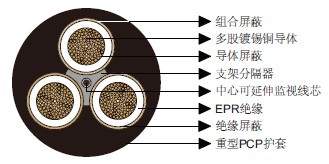

结构

3×导体:柔软的多股镀锡退火铜导体。
导体屏蔽:半导材料(用于电压为3.3/3.3kV及以上的电缆)。
绝缘:EPR。
绝缘屏蔽:半导橡胶。
组合屏蔽(接地线):镀锡退火铜线与涤纶纤维混合编织。
支架分隔器:半导PCP。
1×中心延伸监视线芯:柔软的多股镀锡铜导体与EPR覆层。
护套:重型PCP护套。重型CPE/CSP护套可选。

Type 409 1.1 to 22KV澳大利亚标准矿用电缆

尺寸和重量

标称导体
截面积
绞股规格 绝缘厚度 芯线屏蔽 监视导体 护套厚度 标称外径 标称重量
绞股规格 屏蔽截面
绞股规格 覆层厚度
mm² No/mm mm No/mm mm² No/mm mm mm mm kg/100m
Type 409.1 Class2
6 84/0.30 1.5 7/0.25 7.2 24/0.20 0.8 3.8 30.0 129
10 77/0.40 1.5 7/0.25 8.6 24/0.20 0.8 3.8 32.6 157
16 126/0.40 1.6 7/0.25 9.6 24/0.20 0.8 4.0 35.8 197
25 209/0.40 1.6 7/0.25 11.3 24/0.20 0.8 4.3 39.7 255
35 285/0.40 1.6 7/0.25 12.4 24/0.20 0.8 4.6 43.1 312
50 380/0.40 1.7 7/0.25 14.1 40/0.20 0.8 5.0 47.7 386
70 203/0.67 1.8 7/0.25 16.5 40/0.20 0.8 5.4 53.9 503
95 259/0.67 2.0 7/0.30 21.8 40/0.20 0.8 6.0 59.3 622
120 336/0.67 2.1 7/0.30 24.7 40/0.20 0.8 6.4 65.1 760
150 427/0.67 2.3 7/0.40 36.1 40/0.20 0.8 6.9 72.1 960
185 518/0.67 2.5 7/0.40 40.5 40/0.20 0.8 7.4 78.6 1160
240 672/0.67 2.8 7/0.50 57.7 40/0.20 0.8 8.2 88.6 1490
300 854/0.67 3.0 7/0.50 63.2 40/0.20 0.8 8.8 96.3 1800
Type 409.3 Class2
16 126/0.40 3.0 7/0.25 13.1 24/0.20 0.8 5.3 46.2 301
25 209/0.40 3.0 7/0.25 14.8 24/0.20 0.8 5.6 50.1 371
