NTMCWOEU柔软中压单芯电缆

应用

该电缆用于连接开关设备，也用于架空线路与移动变电站之间的连接。

标准

VDE 0250 Part 813

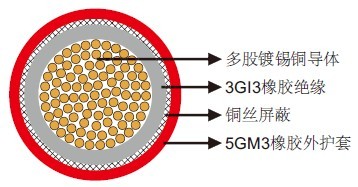

结构

导体：DIN VDE 0295标准class 5柔软多股镀锡铜导体。
内导体层：特殊导电橡胶。
绝缘：EPR type 3GI3。
外导体层：特殊导电橡胶。
屏蔽：镀锡铜丝螺旋缠绕
外护套：PCP type 5GM3。

NTMCWOEU柔软中压单芯矿用电缆

尺寸和重量

6/10 kV

芯数×标称截面积 绝缘厚度 外护套厚度 标称外径 标称重量
No. ×mm² mm mm mm kg/km
1×16/16 3.4 2.2 22.0 760
1×25/16 3.4 2.2 23.5 910
1×35/16 3.4 2.2 24.5 1040
1×50/16 3.4 2.2 27.0 1260
1×70/16 3.4 2.5 28.5 1530
1×95/16 3.4 2.5 30.5 1770
1×120/16 3.4 2.5 33.5 2180
1×150/25 3.4 3.0 35.0 2550
1×185/25 3.4 3.0 37.0 2900
1×240/25 3.4 3.5 41.0 3590
1×300/25 3.4 3.5 43.0 4280
1×400/35 3.4 4.0 46.0 5120
1×500/35 3.4 4.0 49.0 5950
1×630/35 3.4 4.0 53.5 7860

12/20 kV

芯数×标称截面积 绝缘厚度 外护套厚度 标称外径 标称重量
No. ×mm² mm mm mm kg/km
1×25/16 5.5 2.5 28.0 1180
1×35/16 5.5 2.5 29.5 1320
1×50/16 5.5 2.5 31.5 1560
1×70/16 5.5 3.0 34.0 1920
1×95/16 5.5 3.0 36.0 2190
1×120/16 5.5 3.0 38.0 2460
1×150/25 5.5 3.5 40.0 2990
1×185/25 5.5 3.5 42.0 3350
1×240/25 5.5 3.5 45.0 3990
1×300/25 5.5 3.5 48.0 4760
1×400/35 5.5 4.0 52.0 6100
1×500/35 5.5 4.0 56.0 7010
1×630/35 5.5 4.0 60.0 8180

14/25 kV

芯数×标称截面积 绝缘厚度 外护套厚度 标称外径 标称重量
No. ×mm² mm mm mm kg/km
1×25/16 6.8 3.0 30.5 1300
1×300/25 6.8 4.0 49.0 4900

18/30 kV

芯数×标称截面积 绝缘厚度 外护套厚度 标称外径 标称重量
No. ×mm² mm mm mm kg/km
1×50/16 8.0 3.0 35.0 1870

20/35 kV

芯数×标称截面积 绝缘厚度 外护套厚度 标称外径 标称重量
No. ×mm² mm mm mm kg/km
1×95/16 9.5 3.5 44.0 2900
1×150/25 9.5 3.5 46.3 3600
1×240/25 9.5 4.0 51.7 5000
