N3GHSSYCY中压电缆

应用

该电缆用于移动操作设备的连接，可用于采矿和危险环境下的地下挖掘, 如矿业和隧道输电线路上的高压变压器。

标准

VDE 0250 Part 605

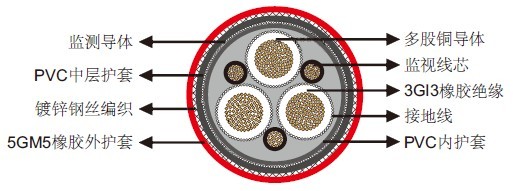

结构

导体：DIN VDE 0295标准class 5柔软多股铜导体。
绝缘：EPR type 3GI3。
电场控制：半导橡胶组成的内、外半导层，6kV电缆只有外半导层。
监视线芯：多股铜导体与EPR绝缘。
接地线：铜丝螺旋缠绕于线芯外半导点层外。
内护套：PVC type YM5。
监测导体：导电带被覆，铜丝同心螺旋缠绕。
中间护套：PVC type YM5。
铠装：镀锌钢丝编织。
外护套：PVC type YM5。

N3GHSSYCY中压电缆

尺寸和重量

3.6/6kV

芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+3×16/3E+3×2.5ST+UEL 49.0 53.0 4190
3×35+3×16/3E+3×2.5ST+UEL 52.0 56.0 4800
3×50+3×25/3E+3×2.5ST+UEL 55.0 59.0 5600
3×70+3×35/3E+3×2.5ST+UEL 59.0 63.0 6650
3×95+3×50/3E+3×2.5ST+UEL 63.0 67.0 7940
6/10kV
芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+3×16/3E+3×2.5ST+UEL 55.0. 58.0 5300
3×35+3×16/3E+3×2.5ST+UEL 58.0 61.0 5910
3×50+3×25/3E+3×2.5ST+UEL 61.0 65.0 6790
3×70+3×35/3E+3×2.5ST+UEL 65.0 69.0 7860
3×95+3×50/3E+3×2.5ST+UEL 68.0 73.0 9180
8.7/15kV
芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+3×16/3E+3×2.5ST+UEL 58.0 62.0 6810
3×35+3×16/3E+3×2.5ST+UEL 61.0 65.0 7850
3×50+3×25/3E+3×2.5ST+UEL 64.7 68.7 9130
3×70+3×35/3E+3×2.5ST+UEL 67.9 71.9 10750
3×95+3×50/3E+3×2.5ST+UEL 72.4 76.4 12290

12/20kV

芯数×标称截面积 最小外径 最大外径 标称重量
No. ×mm² mm mm kg/km
3×25+3×16/3E+3×2.5ST+UEL 62.3 66.3 8790
3×35+3×16/3E+3×2.5ST+UEL 65.3 69.3 9930
3×50+3×25/3E+3×2.5ST+UEL 69.0 73.0 11360
3×70+3×35/3E+3×2.5ST+UEL 72.2 76.2 13100
3×95+3×50/3E+3×2.5ST+UEL 76.8 80.8 14750
