XHHW/CPE, 4芯, 600V, TC类电力缆

应用及描述

XHHW/ CPE,TC类电力缆用于电机的供电,在工业环境中的其他电源设备的连接。主要通过电缆架,电缆管道安装,以及有吊索支撑的户外应用。也可直埋,用于1级,2区危险场所和1类控制电路中,用于温度不超过90°C潮湿/干燥的环境中。

标准及认证

UL 1277 - 电力和控制托盘电缆
UL 1685 - UL CT 火焰暴露试验 (70,000 Btu/hr)
ICEA S-58-679 方法4

IEEE 1202/FT4 - 工商业应用中安装在电缆盘电缆的火焰测试(70,000 Btu/hr)
ICEA S-95-658 结构要求

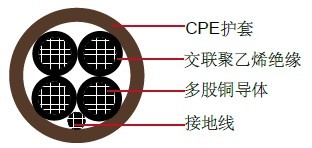

电缆结构

导体: 多股退火铜 (XHHW-2类)
绝缘: 阻燃防潮交联聚乙烯 (FRXLPE)
接地线: 退火铜 (XHHW-2类)
护套:阻燃,防潮,耐日光CPE (PVC/LSOH可选)
颜色:黑色,其他可选

XHHW/CPE, 4芯, 600V, TC类电力缆美标 UL工业电缆

电缆参数

线规

股数

接地线线
标称护套厚度
Inch/mm
标称电缆外径
mm
标称电缆重量
kg/km
8 7 10 0.060 1.52 0.747 18.97 401 596
6 7 8 0.080 2.03 0.882 22.40 607 903
4 7 8 0.080 2.03 0.917 23.29 807 1200
2 7 6 0.080 2.03 1.054 26.77 1197 1781
1 19 6 0.080 2.03 1.21 30.73 1511 2249
1/0 19 6 0.080 2.03 1.307 33.20 1814 2699
2/0 19 6 0.080 2.03 1.411 35.84 2210 3288
3/0 19 4 0.080 2.03 1.529 38.84 2759 4105
4/0 19 4 0.110 2.79 1.729 43.92 3439 5118
250 37 4 0.110 2.79 1.888 47.96 4046 6021
350 37 3 0.110 2.79 2.137 54.28 5474 8145
500 37 2 0.110 2.79 2.448 62.18 7586 11288
