西班牙标准工业缆
RZ1-K (AS+) 麦拉

应用及描述

这些电缆尤其适用于极端的环境条件中，如在巨大火灾时确保电力的供应-应急电路，如信号灯，消雾器，红外报警，水泵等在火灾的情况下，不释放有毒，有腐蚀性的气体，因此适合用于医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。

标准及认证

UNE 211 025, IEC 60502, EN 50200, IEC 60331, IEC 61034, UNE-EN 50265-2-1, UNE-EN 50265-2-1,UNE-EN 50266, UNE-EN 50267-2-1, UNE 21123

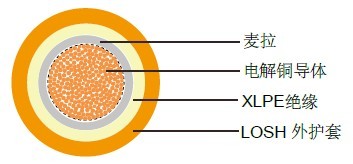

电缆结构

- 柔软电解铜导体 Class 5 遵循UNE-EN 60228
- 绝缘: 麦拉 + XLPE（截面积25 mm2及以上）
- 色彩编码遵循HD 308
- LOSH聚烯烃外护套，遵循UNE 21123

技术特性

- 工作电压: 600/1000 V
- 测试电压: 3500 V
- 最小弯曲半径: 5 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 防火: UNE-EN 50200 PH90, UNE-EN 50362 PH90, IEC 60331-21
- 无火焰传播: IEC 60332-3, EN 50266-2



电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
2(280/26)	1×35	13.0	390
1(400/26)	1×50	14.5	530
2/0(356/24)	1×70	16.6	735
3/0(485/24)	1×95	18.4	945
4/0(614/24)	1×120	20.4	1190
300 MCM (765/24)	1×150	22.4	1475
350 MCM (944/24)	1×185	24.3	1765
500MCM(1225/24)	1×240	27.6	2335
-	1×300	31.2	2920
-	1×400	35.8	3965
4(280/26)	3×35	23.7	1265
2(280/26)	4×35	26.1	1615
1(400/26)	4×50	30.2	2245
16(30/30)	4×70	33.0	2955
14(50/30)	4×90	36.6	3810
2(280/26)	5×35	28.4	1005
