西班牙标准工业缆
RC4Z1-K (AS) 0.6/1kV

应用及描述

这些无卤屏蔽电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体，因此可以避免人身伤害及电气设备的损坏。因此他们非常适合安装于可以避免引起临近电路干扰的公共场所内。

标准及认证

UNE 21123-4, IEC 60502, EN 60332-1, EN 50266, EN 50267-1, EN 50267-2, EN 61034, NF C 32-070, IEC 60332-3, IEC 60754-1, IEC 60754-2, IEC 61034

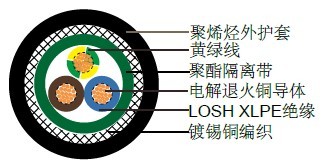

电缆结构

- 电解退火铜导体
- Cl-5 遵循IEC 60228.
- XLPE绝缘, 低烟无卤, DIX 3，遵循HD 603
- 色彩编码遵循HD 308
- 聚酯隔离带
- 高密度镀锡铜丝编织屏蔽
- 聚烯烃外护套，遵循UNE 21123

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 10 x Ø
- 工作温度: -15º C - +90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km	线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称电缆重量 kg/km
8(80/26)	1×10	11.9	231	6(128/26)	3×16	17.6	594
6(128/26)	1×16	13.1	300	4(200/26)	3×25	21.2	872
4(200/26)	1×25	14.2	389	2(280/26)	3×35	24.4	1195
2(280/26)	1×35	15.3	489	1(400/26)	3×50	28.6	1669
1(400/26)	1×50	16.8	637	2/0(356/24)	3×70	33.3	2301
2/0(356/24)	1×70	18.7	835	16(30/30)	4G1.5	10.3	141
3/0(485/24)	1×95	21.1	1098	14(50/30)	4G2.5	11.2	183
4/0(614/24)	1×120	22.6	1331	12(56/28)	4G4	13.1	275
300 MCM (765/24)	1×150	24.7	1628	10(84/28)	4G6	14.8	355
350 MCM (944/24)	1×185	26.9	1975	8(80/26)	4G10	17.1	529
500MCM (1225/24)	1×240	30.0	2514	6(128/26)	4×16	19.5	755
-	1×300	33.2	3114	4(200/26)	4×25	22.5	1079
16(30/30)	2×1.5	9.0	96	2 (280/26)	4×35	25.7	1506
14(50/30)	2×2.5	9.9	122	1(400/26)	4×50	30.1	2037
12(56/28)	2×4	10.7	156	2/0(356/24)	4×70	35.0	2804
10(84/28)	2×6	11.8	202	3/0(485/24)	4×95	40.2	3741
8(80/26)	2×10	13.8	296	16(30/30)	5G1.5	11.2	167
6(128/26)	2×16	16.3	436	14(50/30)	5G2.5	12.7	233
4(200/26)	2×25	19.5	646	12(56/28)	5G4	14.0	310
2 (280/26)	2×35	22.5	880	10(84/28)	5G6	16.0	431
16(30/30)	3G1.5	9.6	117	8(80/26)	5G10	18.1	619
14(50/30)	3G2.5	11.2	172	6(128/26)	5G16	21.5	928
12(56/28)	3G4	12.0	216	4(200/26)	5G25	25.7	1387
10(84/28)	3G6	13.4	286	2 (280/26)	5G35	29.8	1905
8(80/26)	3G10	15.7	422
