VV日本JIS标准工业缆

应用及描述

此电缆可露天安装于干燥的环境中,用于表面布线,板壁暗线,天花板布线或嵌于石膏中。

标准及认证

TIS 11-2531

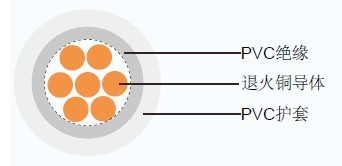

电缆结构

导体: 实心或多股退火铜, 1 mm2-35 mm2
绝缘: 聚氯乙烯(PVC), 淡灰色
护套: 聚氯乙烯(PVC), 白色

VV JIS日标工业电缆

技术特性

最大导体温度 70℃
回路电缆不超过 750 V
测试电压 2500 V

电缆参数

芯数 导体 绝缘厚度 护套厚
线缆外径 露天最大连
续额定电流
70°C时的最
小绝缘电阻
线缆重量
标称导体
截面积
股数/直径
mm² mm mm mm mm A Ohm/km kg / km
1 1 1/1.13 0.8 1 5.4 15 0.0141 35
1 1 7/0.40 0.8 1 5.6 15 0.0135 35
1 1.5 1/1.38 0.8 1 5.8 20 0.0123 41
1 1.5 7/0.50 0.8 1 6 20 0.0116 41
1 2.5 1/1.78 0.8 1.2 6.6 27 0.0102 60
1 2.5 7/0.67 0.8 1.2 7 27 0.0093 60
1 4 1/2.25 0.9 1.2 7.4 36 0.0094 80
1 4 7/0.85 0.9 1.2 7.8 36 0.0085 80
1 6 7/1.04 0.9 1.4 8.8 47 0.0073 120
1 10 7/1.35 1.1 1.4 10.5 66 0.0069 170
1 16 7/1.70 1.1 1.5 11.5 88 0.0057 250
1 25 7/2.14 1.3 1.5 13.5 118 0.0054 360
1 35 19/1.53 1.3 1.6 15 145 0.0047 470
