JIS C 3401 Cables
CCV

应用及描述:

此电缆主要用于电气设备和电站控制电路的监控,可户外安装,或安装于干燥或潮湿的电缆沟中。

Name Code:

C: For control
C: 交联聚乙烯
V: 乙烯

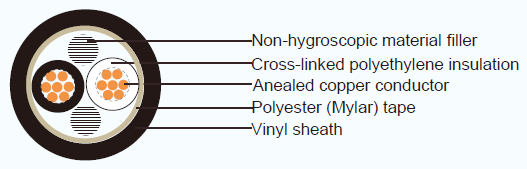

电缆结构:

JIS C 3401 工业电缆 CCV

导体: Circular or compacted circuar stranded annealed copper wires
Seperator: A proper separator may be applied to a conductor
绝缘:交联聚乙烯
颜色:
2芯-黑色, 白色
3芯-黑色, 白色, 红色
4芯-黑色, 白色, 红色,绿色
多于4芯: 白色线芯加数字标注
填充: 非吸湿性材料(可选)
粘合带: 涤纶带(麦拉) (可选)
护套: 乙烯, 黑色

技术特性:

最大导体温度 90℃
回路电缆不超过 600 V
测试电压 2000 V

电缆参数:

芯数 标称截面积 股数/直径 导体直径(大约) 绝缘厚度 护套厚度 线缆外径 20°C时,导体的最大直流电阻 线缆重量
mm² mm mm mm mm Ohm / km kg / km
2 1.25 7/0.45 1.35 0.8 1.5 9.4 16.8 95
2 7/0.6 1.8 0.8 1.5 10.5 9.42 125
3.5 7/0.8 2.4 0.8 1.5 11.5 5.3 165
5.5 7/1.0 3 1 1.5 13.5 3.4 235
8 7/1.2 3.6 1 1.5 15 2.36 300
8 compacted 3.4 1 1.5 14.5 2.34 290
14 7/1.6 4.8 1 1.5 17.5 1.33 450
14 compacted 4.4 1 1.5 16.5 1.34 435
22 7/2.0 6 1.2 1.5 2] 0.84 660
22 compacted 5.5 1.5 19.5 0.849 635
3 1.25 7/0.45 1.35 0.8 1.5 9.9 16.8 115
2 7/0.6 1.8 0.8 1.5 11 9.42 150
3.5 7/0.8 2.4 0.8 1.5 12.5 5.3 210
5.5 7/1.0 3 1 1.5 t4.5 3.4 300
8 7/1.2 3.6 1 1.5 16 2.36 390
8 compacted 3.4 1 1.5 15.5 2.34 380
14 7/1.6 4.8 1 1.5 18.5 1.33 600
14 compacted 4.4 1 1.5 17.5 1.34 585
22 7/2.0 6 1.2 1.5 22 0.84 890
22 compacted 5.5 1.2 1.5 21 0.849
4 1.25 7/0.45 1.35 0.8 1.5 11 16.8 135
2 7/0.6 1.8 0.8 1.5 12 9.42 180
3.5 7/0.8 2.4 0.8 1.5 13.5 5.3 260
5.5 7/1.0 3 1 1.5 16 3.4 375
8 41832 3.6 1 1.5 17 2.36 490
8 compacted 3.4 1 1.5 16.5 2.34 475
14 7/1.6 4.8 1 1.5 20 1.33 765
14 compacted 4.4 1 1.5 19 1.34 745
22 7/2.0 6 1.2 1.6 24 0.84 1160
22 compacted 5.5 1.2 1.6 23 0.849 1120
5 1.25 7/0.45 1.35 0.8 1.5 11.5 16.8 160
2 7/0.6 1.8 0.8 1.5 13 9.42 215
3.5 7/0.8 2.4 0.8 1.5 14.5 5.3 310
5.5 7/1.0 3 1 1.5 17 3.4 450
8 7/ 1.2 3.6 1 1.5 19 2.36 595
compacted 3.4 1 1.5 18.5 2.34 580
14 7/1.6 4.8 1 1.6 23 1.33 945
compacted 4.4 1 1.5 21 1.34 915
6 1.25 7/0.45 1.35 0.8 1.5 12.5 16.8 185
2 7/0.6 1.8 0.8 1.5 14 9.42 250
3.5 7/0.8 2.4 0.8 1.5 15.5 5.3 365
5.5 7/1.0 3 1 1.5 18.5 3.4 530
8 7/1.2 3.6 1 1.5 21 2.36 705
8 compacted 3.4 1 1.5 20 2.34 690
14 711.6 4.8 1 1.6 25 1.33 1130
14 compacted 4.4 1 1.6 23 1.34 1100
7 1.25 7/0.45 1.35 0.8 1.5 12.5 16.8 195
2 7/0.6 1.8 0.8 1.5 14 9.42 270
3.5 7/0.8 2.4 0.8 1.5 15.5 5.3 395
5.5 7/ 1.0 3 1 1.5 18.5 3.4 585
8 7/1.2 3.6 1 1.5 21 2.36 780
8 compacted 3.4 1 1.5 20 2.34 760
8 1.25 7/0.45 1.35 0.8 1.5 13.5 16.8 220
2 7/0.6 1.8 0.8 1.5 15 9.42 305
3.5 7/0.8 2.4 0.8 1.5 17 5.3 450
5.5 7/1.0 3 1 1.5 20 3.4 665
8 7/ 1.2 3.6 1 1.6 23 2.36 900
8 compacted 3.4 1 1.5 22 2.34 870
10 1.25 7/0.45 1.35 0.8 1.5 15.5 16.8 275
2 7/0.6 1.8 0.8 1.5 17.5 9.42 390
3.5 7/0.8 2.4 0.8 1.5 19.5 5.3 575
5.5 7/1.0 3 1 1.6 24 3.4 865
8 7/ 1.2 3.6 1 1.7 27 2.36 1170
8 compacted 3.4 1 1.7 26 2.34 1140
12 1.25 7/0.45 1.35 0.8 1.5 16 16.8 310
2 7/0.6 1.8 0.8 1.5 18 9.42 440
3.5 7/0.8 2.4 0.8 1.5 21 5.3 655
5.5 7/1.0 3 1 1.7 25 3.4 1000
8 7/ 1.2 3.6 1 1.8 28 2.36 1350
8 compacted 3.4 1 1.7 27 2.34 1310
15 1.25 7/ 0.45 1.35 0.8 1.5 17 16.8 365
2 7/0.6 1.8 0.8 1.5 19..0 9.42 525
3.5 7/0.8 2.4 0.8 1.5 22 5.3 790
5.5 7/1.0 3 l.0 1.7 27 3.4 1210
20 1.25 7/0.45 1.35 0.8 1.5 19 16.8 460
2 7/0.6 1.8 0.8 1.5 22 9.42 670
3.5 7/0.8 2.4 0.8 1.6 25 5.3 1030
5.5 7/ 1.0 3 1 1.9 3J 3.4 1 590
30 1.25 7/0.45 1.35 0.8 1.6 23 .16.8 665
2 7/0.6 1.8 0.8 1.7 26 9.42 990
3.5 7/0.8 2.4 0.8 1.8 30 5.3 1530
