FROR

应用及描述

这些标准优质的重型聚氯乙烯护套的软电缆,可作为连接线,用于移动设备,也可用于公共娱乐设施等,在干燥或潮湿的环境中都用于内部敷设,也可临时室外使用,即使在又保护的情况下也不能敷设于石膏或地面下。

标准及认证

CEI 20-22/2 , CEI 20-34, CEI 20-37, CEI 20-20/1/2, EN 50265, HD 21.5 Sez. 3, IEC 60332-3,
低压直流2006/95/EC, ROHS直流2002/95/EC认证

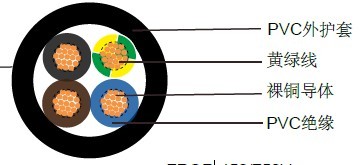

电缆结构

- 多股柔软裸铜导体
- 遵循IEC 60228 cl-5
- 聚氯乙烯TI2绝缘
- 色彩编码遵循HD-308/EN50334
- 黄绿接地线(三芯及三芯以上)
- PVC外护套 TM 2 - 黑色 (RAL 9005), Gray(RAL7001/7035)

技术特性

- 工作电压: 300/500 V, 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -15º C - +70º C
- 固定安装温度: 0º C - +70º C
- 短路是达到的最高温度: 160 °C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

FROR意大利标准工业电缆FROR意大利标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘
厚度
mm
标称护套厚度
mm
标称外径
mm
标称电缆重量
kg/km

18(24/32) 7 x 1 0.6 1.0 11.1 151
18(24/32) 10 x 1 0.6 1.2 14.3 220
18(24/32) 12 x 1 0.6 1.2 14.8 250
18(24/32) 16 x 1 0.6 1.3 16.5 330
18(24/32) 19 x 1 0.6 1.4 17.7 385
18(24/32) 24 x 1 0.6 1.5 20.7 485
18(24/32) 27 x 1 0.6 1.6 21.4 600
16(30/30) 7 x 1.5 0.7 1.2 13.1 215
16(30/30) 10 x 1.5 0.7 1.3 16.7 305
16(30/30) 12 x 1.5 0.7 1.4 17.5 345
16(30/30) 16 x 1.5 0.7 1.5 19.4 455
16(30/30) 19 x 1.5 0.7 1.6 20.5 520
16(30/30) 24 x 1.5 0.7 1.7 24.3 675
16(30/30) 27 x 1.5 0.7 1.8 25 720
FROR450/750
18(24/32) 2 x 1 0,7 1.0 8,7 74
18(24/32) 3 x 1 0,7 1,0 9,1 88
18(24/32) 4 x 1 0,7 1.0 9,9 105
18(24/32) 5 x 1 0,7 1,1 11,1 135
16(30/30) 2 x 1,5 0,7 1,0 9,2 89
16(30/30) 3 x 1,5 0,7 1,0 9,8 108
16(30/30) 4 x 1,5 0,7 1,1 10,9 133
16(30/30) 5 x 1,5 0,7 1,2 12 167
14(50/30) 2 x 2,5 0,8 1,2 11,2 134
14(50/30) 3 x 2,5 0,8 1,2 11,9 163
14(50/30) 4 x 2,5 0,8 1,2 12,9 200
14(50/30) 5 x 2,5 0,8 1,3 14,3 252
12(56/28) 2 x 4 0,8 1,2 12,5 178
12(56/28) 3 x 4 0,8 1,3 13,5 227
12(56/28) 4 x 4 0,8 1,3 14,7 278
12(56/28) 5 x 4 0,8 1,5 16,5 351
10(84/28) 2 x 6 0,8 1,3 13,9 242
10(84/28) 3 x 6 0,8 1,4 14,9 305
10(84/28) 4 x 6 0,8 1,4 16,3 375
10(84/28) 5 x 6 0,8 1,5 18 476
