意大利工业缆
FG7OHH2R
应用及描述
这些电缆适合在逆变器与计数器之间的链路连接使用。也适用于内部和外部以及潮湿环境中的能量和信号传输应用。适宜固定铺设在墙面和金属框架。也适合直接或间接地埋。
标准及认证
CEI 20-13, CEI 20-22/2, CEI 20-37 pt.2 ,CEI 20-52, IEC 60502-1, IEC60228, IEC60332.1,IEC60332.3-A, IEC60754.1

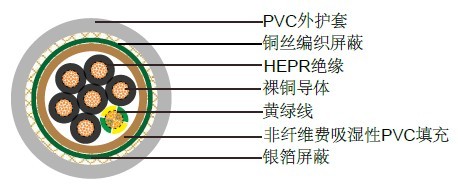

电缆结构
- 柔软裸铜导体 cl.5
- HEPR, G7绝缘，遵循CEI 20-11，CEI 20-3
- 非纤维非吸湿性填料
- 银箔屏蔽
- 裸铜丝编织屏蔽
- 灰色聚氯乙烯外护套
技术特性
- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 8 x Ø
- 应用时的工作温度: -0º C to +90º C
- 静态时可承受的温度: -25º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: CEI 20-22/2, IEC 60332-3-22, IEC60502-1 CEI 20-13
- 绝缘电阻: 10 MΩ x km
电缆参数
| 线规 | 芯数 x 导体截面积 # x mm² |
标称绝缘厚度 mm |
标称胡桃厚度 mm |
标称外径 mm |
标称电缆重量 kg/km |
|---|---|---|---|---|---|
| 16(30/30) | 3 x 1.5 | 0.7 | 1.8 | 13.0 | 262 |
| 14(50/30) | 3 x 2.5 | 0.7 | 1.8 | 14.1 | 316 |
| 12(56/28) | 3 x 4 | 0.7 | 1.8 | 15.0 | 380 |
| 10(84/28) | 3 x 6 | 0.7 | 1.8 | 16.1 | 456 |
| 8(80/26) | 3 x 10 | 0.7 | 1.8 | 19.3 | 675 |
| 6(128/26) | 3 x 16 | 0.7 | 1.8 | 22.3 | 939 |
| 4(200/26) | 3 x 25 | 0.9 | 1.8 | 26.6 | 1346 |
| 2(280/26) | 3 x 35 | 0.9 | 1.8 | 29.2 | 1744 |
| 1(400/26) | 3 x 50 | 1 | 1.8 | 32.3 | 2262 |
| 2/0(356/24) | 3 x 70 | 1.1 | 1.9 | 38.5 | 3188 |
| 3/0(485/24) | 3 x 95 | 1.1 | 2 | 44.2 | 4309 |
| 4/0(614/24) | 3 x 120 | 1.2 | 2.1 | 51.6 | 5635 |
| 250MCM | 3 x 150 | 1.4 | 2.3 | 56.6 | 6921 |
| 350MCM | 3 x 185 | 1.6 | 2.4 | 64.2 | 8079 |
| 450MCM | 3 x 240 | 1.7 | 2.6 | 72.7 | 10639 |
