欧共体工业缆
H07V-K

应用及描述

这些电缆不适合敷设于穿线管,石灰的下面和表面,封闭在安装管道内,也不允许的安装电缆盘,通道或电缆箱中。主要用于设备,配线盘和交换机的内部连接以及在有保护的前提下用于交流额定电压高达1000伏或直流750 V照明系统中。

标准及认证

<HAR> HD 21.3 S3, VDE-0281 第3部分, CEI 20-20, CEI20-52,

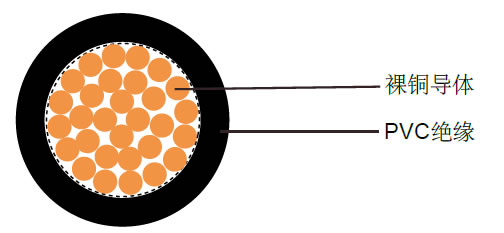

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC(聚氯乙烯)TI1绝缘
- 线芯的色彩编码遵循VDE-0293

技术特性

- 工作电压: 450/750V
- 测试电压: 2500 V
- 动态弯曲半径: 12.5 x Ø
- 静态弯曲半径: 12.5 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -30º C to +80º C
-短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

H07V-K欧标工业电缆H07V-K欧标工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度 mm 标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
16(30/30) 1 x 1.5 0,7 3.1 14.4 20
14(50/30) 1 x 2.5 0,8 3.6 24.0 31
12(56/28) 1 x 4 0,8 4.3 38.0 48
10(84/28) 1 x 6 0,8 4.9 58.0 69
8(80/26) 1 x 10 1,0 6.4 96.0 121
6(128/26) 1 x 16 1,0 8.1 154.0 211
4 (200/26) 1 x 25 1,2 9.8 240 303
2 (280/26) 1 x 35 1,2 11.1 336 417
1 (400/26) 1 x 50 1,4 13.1 480 539
2/0 (356/24) 1 x 70 1,4 15.5 672 730
3/0 (485/24) 1 x 95 1,6 17.2 912 900
4/0 (614/24) 1 x 120 1,6 19.7 1152 1135
300 MCM (765/24) 1 x 150 1,8 21.3 1440 1410
350 MCM (944/24) 1 x 185 2,0 23.4 1776 1845
500MCM(1225/24) 1 x 240 2,2 27.1 2304 2270
