德标工业缆
NAYY-J/NAYY-O

应用及描述

NAYY-J/NAYY-O电缆用于发电工业和开关装置，二级网络及其他。这些电缆很适用于地下应用，室内安装和露天安装，在有机械保护的情况下，也可敷设于地下和水中。

标准及认证

VDE 0276- 603, IEC 60502

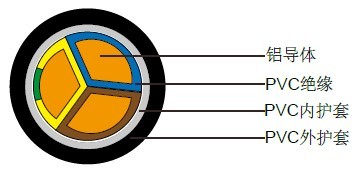

电缆结构

- 铝导体
- VDE 0295 cl.1/cl.2 (圆形和扇形), BS 6360/IEC 60228 cl.1/cl.2
- PVC绝缘DIV4类，遵循VDE0207
- 色彩编码遵循DIN VDE 0293
- PVC内护套
- PVC外护套，DMV5类，遵循VDE 0207

技术特性

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 12 x Ø
- 应用时的工作温度: -5º C ～ +50º C
- 固定安装温度: - 30º C ～ +70º C
- 短路时可达到的温度: +160º C
- 阻燃遵循DIN VDE 0472-804 B级/IEC 60332-1

NAYY-J/NAYY-O德国VDE标准工业电缆NAYY-J/NAYY-O德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²		 导体类型 标称外径
mm		 铝的重量
kg/km		 标称电缆重量
kg/km
NAYY-O
4 1 x 25.0 re 12.2 70 190
2 1 x 35.0 re 13.1 97 229
1 1 x 50.0 re 14.5 131 288
1 1 x 50.0 rm 15.4 135 303
2/0 1 x 70.0 rm 17.1 195 385
3/0 1 x 95.0 rm 19.3 270 499
4/0 1 x 120.0 rm 20.8 341 589
300mcm 1 x 150.0 rm 22.6 419 705
350mcm 1 x 185.0 rm 24.9 526 862
500mcm 1 x 240.0 rm 27.7 690 1083
750mcm 1 x 300.0 rm 30.6 863 1325
- 1 x 400.0 rm 34.0 1109 1657
- 1 x 500.0 rm 38.0 1461 2172
4 2 x 25.0 re 22.4 140 685
2 2x 35.0 re 24.3 194 826
2 2 x 35.0 rm 25.4 199 880
1 2 x 50.0 re 27.3 261 1049
1 2 x 50.0 rm 29.1 269 1155
2/0 2 x 70.0 rm 33.1 390 1447
3/0 2 x 95.0 rm 37.9 539 1905
NAYY-J
4 3 x 25.0 re 23.7 210 768
2 3 x 35.0 re 25.8 291 932
1 3 x 50.0 sm 30.9 404 1294
1 3 x 50.0 sm 27.8 404 994
2/0 3 x 70.0 sm 31.2 584 1250
3/0 3 x 95.0 sm 35.8 809 1675
4/0 3 x 120.0 sm 38.0 1023 1964
300mcm 3 x 150.0 sm 41.8 1257 2365
350mcm 3 x 185.0 sm 45.7 1579 2913
500mcm 3 x 240.0 sm 51.1 2071 3693
1 3 x 50.0+25 re+re 30.5 462 1310
1 3 x 50.0+25 sm+rm 31.2 474 1158
2/0 3 x 70.0+35 sm+rm 36.0 684 1537
3/0 3 x 95.0+50 sm+rm 40.2 944 1971
4/0 3x120.0+70 sm+rm 43.2 1218 2346
300mcm 3 x 150.0+70 sm+rm 48.0 1452 2839
350mcm 3 x 185.0+95 sm+rm 52.3 1848 3470
500mcm 3x240.0+120 sm+rm 58.7 2412 4399
750mcm 3x300.0+150 sm+rm 64.3 3008 5321
4 4 x 25.0 re 25.8 281 912
2 4 x 35.0 re 28.2 388 1111
1 4 x 50.0 se 31.2 539 1265
2/0 4 x 70.0 se 36.0 779 1658
3/0 4 x 95.0 se 40.2 1079 2139
4/0 4 x120.0 se 43.2 1364 2524
300mcm 4 x 150.0 se 48.0 1676 3123
350mcm 4 x 185.0 se 53.7 2105 4002
500mcm 4 x 240.0 se 58.7 2762 4848
750mcm 4 x 300.0 se 64.3 3452 5882
4 5 x 25.0 re 28.1 351 1072
2 5 x 35.0 re 30.9 485 1326
1 5 x 50.0 re 35.7 653 1771
4 5 x 25.0 rm 30.4 360 1183
2 5 x 35.0 rm 33.0 497 1456
1 5 x 50.0 rm 38.1 673 1919
2/0 5 x 70.0 rm 43.3 974 2452
3/0 5 x 95.0 rm 49.8 1349 3257
