  首页产品工业电缆

德标工业缆
LiYCYCY

应用及描述

LiYCYCY编织电缆适合固定安装或灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中。在强串扰领域常用作电子控制设备和计算机的柔软连接线。整体和单对镀锡铜编织屏蔽层提供完善电磁串扰保护，确保精确的电脉冲和数据传输。

标准及认证

VDE 0245, VDE 0812,

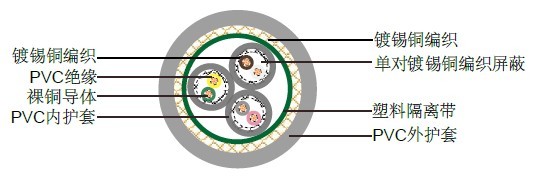

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复
- 线芯对绞，线对总绞
- 单对屏蔽, 镀锡铜编织, 85%的覆盖率
- PVC内护套
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 350 V
- 测试电压: 1200 V
- 最小弯曲半径: 6 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -30º C ～ +80º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

LiYCYCY德国VDE标准工业电缆LiYCYCY德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²		 标称外径
mm		 铜的重量
kg/km		 线缆重量
kg/km
26(18/38) 2 x 2 x 0.14 7.3 31.0 95
26(18/38) 3 x 2 x 0.14 7.5 34.0 105
26(18/38) 4 x 2 x 0.14 9.3 45.0 140
26(18/38) 5 x 2 x 0.14 10.5 58.0 160
26(18/38) 6 x 2 x 0.14 11.0 67.0 185
26(18/38) 7 x 2 x 0.14 12.0 78.0 230
26(18/38) 8 x 2 x 0.14 13.5 97.0 245
26(18/38) 9 x 2 x 0.14 14.1 101.0 280
26(18/38) 10 x 2 x 0.14 14.0 108.0 325
26(18/38) 12 x 2 x 0.14 15.0 134.0 380
26(18/38) 16 x 2 x 0.14 17.0 179.0 440
26(18/38) 20 x 2 x 0.14 17.8 225.0 520
24(14/34) 2 x 2 x 0.25 9.5 62.0 125
24(14/34) 3 x 2 x 0.25 10.0 78.2 140
24(14/34) 4 x 2 x 0.25 12.0 124.1 205
24(14/34) 5 x 2 x 0.25 12.1 137.6 230
24(14/34) 6 x 2 x 0.25 13.0 148.1 275
24(14/34) 7 x 2 x 0.25 16.0 159.1 295
24(14/34) 8 x 2 x 0.25 17.0 178.7 330
24(14/34) 10 x 2 x 0.25 17.2 213.9 420
24(14/34) 12 x 2 x 0.25 17.5 238.3 465
24(14/34) 16 x 2 x 0.25 22.0 291.4 590
24(14/34) 20 x 2 x 0.25 22.6 325.0 620
24(14/34) 24 x 2 x 0.25 27.5 367.5 690
24(14/34) 32 x 2 x 0.25 29.8 588.0 785
24(14/34) 48 x 2 x 0.25 34.5 840.5 970
22(7/30) 2 x 2 x 0.34 10.1 73.1 139
22(7/30) 3 x 2 x 0.34 11.0 88.1 157
22(7/30) 4 x 2 x 0.34 12.4 137.2 213
22(7/30) 6 x 2 x 0.34 14.5 174.8 308
22(7/30) 8 x 2 x 0.34 16.0 247.2 385
22(7/30) 10 x 2 x 0.34 17.6 288.7 433
22(7/30) 12 x 2 x 0.34 18.5 321.0 495
22(7/30) 14 x 2 x 0.34 20.7 388.4 600
22(7/30) 16 x 2 x 0.34 22.5 425.5 637
22(7/30) 24 x 2 x 0.34 28.0 577.1 781
22(7/30) 2 x 2 x 0.5 10.8 83.1 143
22(7/30) 3 x 2 x 0.5 11.4 106.4 179
22(7/30) 4 x 2 x 0.5 13.0 158.0 241
22(7/30) 6 x 2 x 0.5 14.9 201.4 319
22(7/30) 8 x 2 x 0.5 16.8 311.5 441
22(7/30) 10 x 2 x 0.5 18.4 334.5 464
22(7/30) 12 x 2 x 0.5 20.1 394.1 529
22(7/30) 14 x 2 x 0.5 21.6 446.0 641
22(7/30) 16 x 2 x 0.5 23.8 501.2 694
22(7/30) 24 x 2 x 0.5 28.4 712.4 930
