H05VVC4V5-K

应用及描述

这些电缆适用于干燥,潮湿的环境中,但不能在露天使用。在控制,测量和信号技术中,它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰,如电磁场和杂散频率。在工业厂房,机械和工作流程控制和检查系统中用作信号和脉冲电缆。

标准及认证

<HAR> HD 21.13 S1, VDE-0281 P-13, CEI 20-20/13, CEI 20-35 (EN60332-1) , CEI 20-52, UL 2464

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC T12绝缘, 遵循DIN VDE 0281第1部分
- 黄绿接地线(三芯及三芯以上)
- 线芯的色彩编码遵循VDE-0293
- PVC TM2内护套,遵循DIN VDE 0281第1部分
- 镀锡铜编织屏蔽, 覆盖率大约85%
- PVC外护套TM5, 遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 300/500v
- 测试电压: 2000V
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

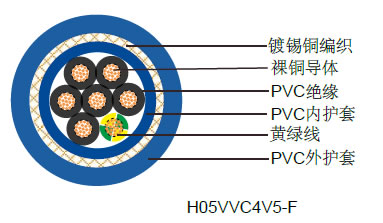

H05VVC4V5-K欧标工业电缆H05VVC4V5-K欧标工业电缆

电缆参数

线规 芯数 x 导体截面积# x mm² 标称绝缘厚度 mm 标称内护套厚度 mm 标称外护套厚度 mm 标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
20(16/32) 2 x 0.50 0.6 0.7 0.9 7.7 35 105
18(24/32) 2 x 0.75 0.6 0.7 0.9 8 39 115
17(32/32) 2 x 1.0 0.6 0.7 0.9 8.2 44 125
16(30/30) 2 x 1.50 0.7 0.7 1.0 9.3 58 160
14(30/50) 2 x 2.50 0.8 0.7 1.1 10.7 82 215
20(16/32) 3 x 0.50 0.6 0.7 0.9 8 40 115
18(24/32) 3 x 0.75 0.6 0.7 0.9 8.3 47 125
17(32/32) 3 x 1.0 0.6 0.7 1.0 8.8 54 145
16(30/30) 3 x 1.50 0.7 0.7 1.0 9.7 73 185
14(30/50) 3 x 2.50 0.8 0.7 1.1 11.3 106 250
20(16/32) 4 x 0.50 0.6 0.7 0.9 8.5 44 125
18(24/32) 4 x 0.75 0.6 0.7 1.0 9.1 58 155
17(32/32) 4 x 1.0 0.6 0.7 1.0 9.4 68 170
16(30/30) 4 x 1.50 0.7 0.7 1.1 10.7 93 220
14(30/50) 4 x 2.50 0.8 0.8 1.2 12.6 135 305
20(16/32) 5 x 0.50 0.6 0.7 1.0 9.3 55 155
18(24/32) 5 x 0.75 0.6 0.7 1.1 9.7 66 175
17(32/32) 5 x 1.0 0.6 0.7 1.1 10.3 78 200
16(30/30) 5 x 1.50 0.7 0.8 1.2 11.8 106 265
14(30/50) 5 x 2.50 0.8 0.8 1.3 13.9 181 385
20(16/32) 7 x 0.50 0.6 0.7 1.1 10.8 69 205
18(24/32) 7 x 0.75 0.6 0.7 1.2 11.5 84 250
17(32/32) 7 x 1.0 0.6 0.8 1.2 12.2 107 275
16(30/30) 7 x 1.50 0.7 0.8 1.3 14.1 162 395
14(30/50) 7 x 2.50 0.8 0.8 1.5 16.5 238 525
20(16/32) 12 x 0.50 0.6 0.8 1.3 13.3 98 285
18(24/32) 12 x 0.75 0.6 0.8 1.3 13.9 125 330
17(32/32) 12 x 1.0 0.6 0.8 1.4 14.7 176 400
16(30/30) 12 x 1.50 0.7 0.8 1.5 16.7 243 525
14(30/50) 12 x 2.50 0.8 0.8 1.7 19.9 367 745
20(16/32) 18 x 0.50 0.6 0.9 1.3 18.6 147 385
18(24/32) 18 x 0.75 0.6 0.8 1.5 19.9 200 475
17(32/32) 18 x 1.0 0.6 0.8 1.5 20.8 243 525
16(30/30) 18 x 1.50 0.7 0.8 1.7 24.1 338 720
14(30/50) 18 x 2.50 0.8 0.9 2.0 28.5 555 1075
20(16/32) 25 x 0.50 0.6 0.8 1.6 22.1 199 505
18(24/32) 25 x 0.75 0.6 0.9 1.7 23.7 273 625
17(32/32) 25 x 1.0 0.6 0.9 1.7 24.7 351 723
16(30/30) 25 x 1.50 0.7 0.9 2.0 28.6 494 990
14(30/50) 25 x 2.50 0.8 1.0 2.3 34.5 792 1440
20(16/32) 36 x 0.50 0.6 0.9 1.7 24.7 317 620
18(24/32) 36 x 0.75 0.6 0.9 1.8 26.2 358 889
17(32/32) 36 x 1.0 0.6 0.9 1.9 27.6 438 910
16(30/30) 36 x 1.50 0.7 1.0 2.2 32.5 662 1305
14(30/50) 36 x 2.50 0.8 1.0 2.4 38.5 1028 1850
20(16/32) 48 x 0.50 0.6 0.9 1.9 28.3 353 845
18(24/32) 48 x 0.75 0.6 1.0 2.1 30.4 490 1060
17(32/32) 48 x 1.0 0.6 1.0 2.1 31.9 604 1210
16(30/30) 48 x 1.50 0.7 1.1 2.4 37 855 1665
14(30/50) 48 x 2.50 0.8 1.1 2.4 43.7 1389 2390
20(16/32) 60 x 0.50 0.6 1.2 2.1 31.1 432 1045
18(24/32) 60 x 0.75 0.6 1.0 2.3 32.9 576 1265
17(32/32) 60 x 1.0 0.6 1.0 2.3 34.7 720 1455
16(30/30) 60 x 1.50 0.7 1.1 2.4 39.9 1050 1990
14(30/50) 60 x 2.50 0.8 1.2 2.4 47.2 1706 2870
