657TQ(BS 6883)工业电缆

应用及描述

此电缆是为在海上应用,不需要机械保护。应用实例包括船舶和海上钻井平台和石油平台的固定布线。

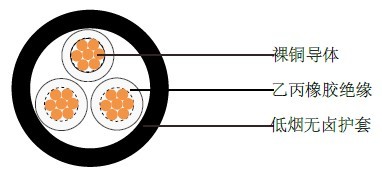

电缆结构

- 多股镀锡退火铜丝
- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2
- EPR(乙丙橡胶)绝缘,遵循BS 6899
- LSOH(低烟无卤), SW4,遵循BS 6899

657TQ(BS 6883) BS英标工业电缆 657TQ(BS 6883) BS英标工业电缆

线芯颜色

1芯: 黑色/黄绿色
2芯及以上: 白色绝缘加黑色数字标注

技术特性

- 工作电压: 600/1000 V
- 测试电压: 2000 V
- 最小弯曲半径: 达到10mm² - 3x外径
10mm²-25mm² - 4x外径
25mm²以上 - 6x外径
- 工作温度范围: -25º C~+85º C
- 氧指数32%, HCL 5%
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm

电缆参数

线规
(股数/直径)
芯数 x 导体截
面积
#xmm²
标称绝缘厚度
mm
标称
护套厚度
mm
标称外径
mm
标称电缆重量
kg/km
6571TQ
17(7/26) 1X1.0 0.8 1 5.2 41
16(7/24) 1X1.5 0.8 1 5.5 47
14(7/22) 1X2.5 0.8 1 6 55
12(7/20) 1X4 1 1 6.9 84
10(7/18) 1X6 1 1 7.5 110
8(7/16) 1X10 1.2 1.1 9 165
6(7/14) 1X16 1.2 1.1 101 235
4(7/12) 1X25 1.4 1.2 12.4 375
2(7/10) 1X35 1.4 1.2 13.3 460
1(19/13) 1X50 1.6 1.3 15.2 670
2/0(19/11) 1X70 1.6 1.4 17.2 835
3/0(19/10) 1X95 1.8 1.4 19.3 1200
4/0(37/12) 1X120 1.8 1.5 21.4 1410
300MCM(37/11) 1X150 2 1.6 23.5 1890
350MCM(37/10) 1X185 2.2 1.7 26 2360
500MCM(61/11) 1X240 2.4 1.8 29.2 3050
-(61/10) 1X300 2.6 1.9 32.3 3700
-(61/9) 1X400 2.8 2.1 36.4 4400
-(61/8) 1X500 3 2.2 40.2 5360
-(127/10) 1X630 3 2.3 44.1 6660
6572TQ
17(7/26) 2X1.0 0.8 1 8 85
16(7/24) 2X1.5 0.8 1 8.6 115
14(7/22) 2X2.5 0.8 1.1 9.8 147
12(7/20) 2X4 1 1.2 12 225
10(7/18) 2X6 1 1.2 13.1 285
8(7/16) 2X10 1.2 1.3 16 440
6(7/14) 2X16 1.2 1.4 18.3 635
4(7/12) 2X25 1.4 1.6 22.9 1020
2(7/10) 2X35 1.4 1.6 24.7 1230
1(19/13) 2X50 1.6 1.8 28.4 1650
2/0(19/11) 2X70 1.6 1.9 32.3 2200
3/0(19/10) 2X95 1.8 2.1 37 2940
4/0(37/12) 2X120 1.8 2.2 40.8 3680
300MCM(37/11) 2X150 2 2.4 45.1 4450
350MCM(37/10) 2X185 2.2 2.6 50 5600
500MCM(61/11) 2X240 2.4 2.8 56.6 7260
-(61/10) 2X300 2.6 3 62.7 9020
6573TQ
17(7/26) 3X1.0 0.8 1 8.4 95
16(7/24) 3X1.5 0.8 1.1 9.3 130
14(7/22) 3X2.5 0.8 1.1 10.4 175
12(7/20) 3X4 1 1.2 12.7 270
10(7/18) 3X6 1 1.2 13.9 355
8(7/16) 3X10 1.2 1.4 17.2 570
6(7/14) 3X16 1.2 1.4 19.5 790
4(7/12) 3X25 1.4 1.6 24.4 1290
2(7/10) 3X35 1.4 1.7 26.5 1590
1(19/13) 3X50 1.6 1.8 30.3 2150
2/0(19/11) 3X70 1.6 2 34.7 2920
3/0(19/10) 3X95 1.8 2.2 39.7 3790
4/0(37/12) 3X120 1.8 2.3 43.8 4790
300MCM(37/11) 3X150 2 2.5 48.4 5860
350MCM(37/10) 3X185 2.2 2.7 53.9 7290
500MCM(61/11) 3X240 2.4 3 61.1 9500
-(61/10) 3X300 2.6 3.2 67.6 11960
6574TQ
17(7/26) 4X1.0 0.8 1.1 9.3 130
16(7/24) 4X1.5 0.8 1.1 10.1 160
14(7/22) 4X2.5 0.8 1.1 11.4 220
12(7/20) 4X4 1 1.2 13.9 345
10(7/18) 4X6 1 1.3 15.4 450
8(7/16) 4X10 1.2 1.4 18.9 700
6(7/14) 4X16 1.2 1.5 21.7 1020
4(7/12) 4X25 1.4 1.7 27.1 1630
2(7/10) 4X35 1.4 1.8 29.4 2058
1(19/13) 4X50 1.6 2 33.9 2700
2/0(19/11) 4X70 1.6 2.1 38.5 3730
3/0(19/10) 4X95 1.8 2.4 44.5 4960
4/0(37/12) 4X120 1.8 2.5 48.9 6240
300MCM(37/11) 4X150 2 2.7 54.1 7600
350MCM(37/10) 4X185 2.2 2.9 60 9510
500MCM(61/11) 4X240 2.4 3.2 68 12410
-(61/10) 4X300 2.6 3.5 75.7 15200
6575TQ
17(7/26) 5X1.0 0.8 1.1 10.1 155
16(7/24) 5X1.5 0.8 1.1 11 190
14(7/22) 5X2.5 0.8 1.2 12.6 280
12(7/20) 5X4 1 1.3 15.3 425
6576TQ
17(7/26) 6X1.0 0.8 1.1 11.1 180
16(7/24) 6X1.5 0.8 1.2 12.2 240
14(7/22) 6X2.5 0.8 1.2 13.7 330
12(7/20) 6X4 1 1.3 16.7 505
6577TQ
17(7/26) 7X1.5 0.8 1.2 12.2 260
16(7/24) 7X2.5 0.8 1.2 14 365
65712TQ
17(7/26) 12X1.5 0.8 1.2 15.9 380
16(7/24) 12X2.5 0.8 1.2 18.6 589
65716TQ
17(7/26) 16X1.5 0.8 1.2 17.8 500
16(7/24) 16X2.5 0.8 1.2 20.9 750
65719TQ
17(7/26) 19X1.5 0.8 1.2 18.8 590
16(7/24) 19X2.5 0.8 1.2 22 860
65724TQ
17(7/26) 24X1.5 0.8 1.2 21.8 740
16(7/24) 24X2.5 0.8 1.2 25.9 1090
