4+E聚氯乙烯绝缘,聚氯乙烯护套圆线, 450/750V

应用

这些电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直 埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

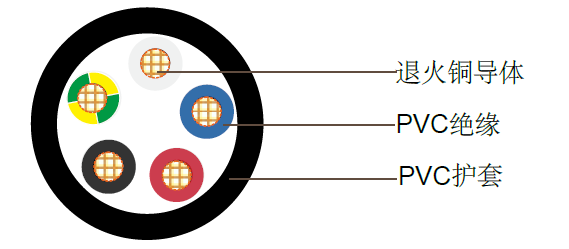

电缆结构

导体 退火铜.
绝缘 聚氯乙烯PVC V-90
绝缘颜色: 4C + E - 红色, 白色, 蓝色, 黑色, 黄绿色
护套: 聚氯乙烯PVC 5V-90
护套颜色: 黑色, 也可选择其他颜色

技术特性

4+E聚氯乙烯绝缘聚氯乙烯护套圆线

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A
直埋 A 埋于管 道中 A 20°C时的 最大直流电 阻
Ohm/km
75°C时的最 大交流电阻
Ohm/km
电抗Ohm/km 单相电压降
@75°C
mV/Am
1.5 17 26 21 13.6 16.5 0.111 28.6
2.5 25 37 29 7.41 9.01 0.102 15.6
4 33 48 37 4.61 5.61 0.102 9.71
6 42 61 47 3.08 3.75 0.0967 6.49

电缆参数

标称导体截 面积 mm2 导体 股数/直径 标称绝缘厚 度 mm 标称接地线 截面积 mm2 标称护套厚 度 mm 标称线缆外 径 mm 电缆重量 kg/km
1.5 7/0.50 0.6 1.5 0.9 10.0 145
2.5 7/0.67 0.7 2.5 1 12.1 230
4 7/0.85 0.8 2.5 1.1 13.6 320
6 7/1.04 1.0 2.5 1.1 15.9 430
