多芯+E聚氯乙烯绝缘，聚氯乙烯护套控制电缆, 0.6/1kV

应用

这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等不受机械损伤的环境中可敷设于管 道，直埋或地下管道安装。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

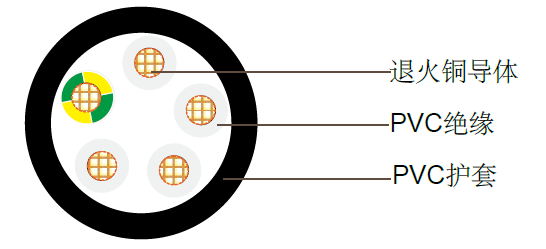

电缆结构

导体 退火铜.
绝缘 聚氯乙烯PVC V-90
绝缘颜色: 白色(黑色 letter numbe红色), 黄绿色
护套: 聚氯乙烯PVC 5V-90
护套颜色: 橘色, 也可选择其他颜色

技术特性

多芯+E聚氯乙烯绝缘聚氯乙烯护套控制电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中
A		 20°C时的 最大直流电 阻
Ohm/km		 75°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 三相电的 电压降
@75°C
mV/Am
1.5mm2
2C+E 18 14 22 13.6 16.5 0.111 33.0
3-50C+ E 15 13 19 13.6 16.5 0.111 33.0
2.5mm2
2C+E 26 20 31 7.41 9.01 0.102 18.0
3-50C+ E 22 18 26 7.41 9.01 0.102 18.0

电缆参数

芯数 导体
股数/直径		 标称绝缘厚度
mm		 标称接地线 截面积
mm2		 标称接地线 绝缘厚度
mm		 标称线缆外径
mm		 电缆重量
kg/km
1.5mm2
2C+ E 7/0.50 0.8 1.5 0.6 10.6 165
3C+ E 7/0.50 0.8 1.5 0.6 11.5 190
4C+ E 7/0.50 0.8 1.5 0.6 12.4 215
6C+ E 7/0.50 0.8 1.5 0.6 13.4 275
8C+ E 7/0.50 0.8 1.5 0.6 16.6 340
10C+ E 7/0.50 0.8 1.5 0.6 16.9 375
12C+ E 7/0.50 0.8 1.5 0.6 17.9 435
15C+ E 7/0.50 0.8 1.5 0.6 18.9 525
20C+ E 7/0.50 0.8 1.5 0.6 20.7 680
25C+ E 7/0.50 0.8 1.5 0.6 22.9 785
30C+ E 7/0.50 0.8 1.5 0.6 25.8 845
40C+ E 7/0.50 0.8 1.5 0.6 28.0 1190
50C+ E 7/0.50 0.8 1.5 0.6 30.8 1290
2.5mm2
2C+ E 7/0.67 0.8 2.5 0.7 11.6 210
3C+ E 7/0.67 0.8 2.5 0.7 12.6 250
4C+ E 7/0.67 0.8 2.5 0.7 13.7 285
6C+ E 7/0.67 0.8 2.5 0.7 14.8 365
8C+ E 7/0.67 0.8 2.5 0.7 18.4 455
10C+ E 7/0.67 0.8 2.5 0.7 19.9 530
12C+ E 7/0.67 0.8 2.5 0.7 20.0 605
15C+ E 7/0.67 0.8 2.5 0.7 21.0 715
20C+ E 7/0.67 0.8 2.5 0.7 25.7 950
25C+ E 7/0.67 0.8 2.5 0.7 26.3 1095
30C+ E 7/0.67 0.8 2.5 0.7 28.3 1200
40C+ E 7/0.67 0.8 2.5 0.7 33.5 1565
50C+ E 7/0.67 0.8 2.5 0.7 35.0 1925
