  首页产品工业电缆 澳大利标准低压工业电缆

VSD/EMC软线, 0.6/1kV

应用

这些电缆适用于需要电磁兼容的应用中，能够减少任何不良影响，干扰或骚扰，传播和接收电磁能量， 并适用于变速传动设备或其他要求屏蔽电缆应用中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3808
  • AS/NZS 1125

电缆结构

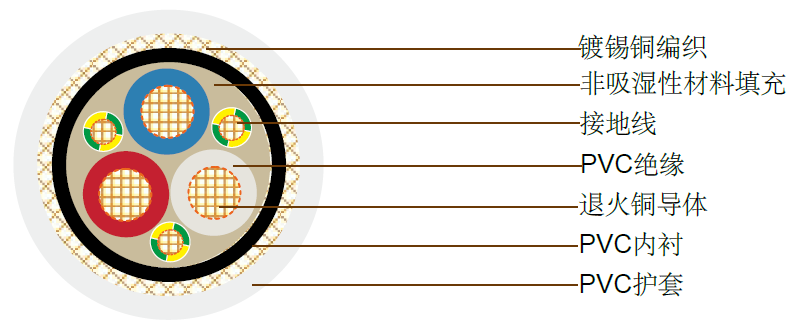

第一类

VSD/EMC软线澳大利标准低压工业电缆

导体 五类多股退火铜
绝缘 阻燃聚氯乙烯PVC V75
绝缘颜色: 3芯 + E: 红色, 白色, 蓝色 + 黄绿色
4芯 + E: 红色, 白色, 蓝色, 黑色 + 黄绿色
填充: 非吸湿性材料
内衬: 阻燃聚氯乙烯PVC V75
屏蔽: 镀锡退火铜编织
护套: 阻燃聚氯乙烯PVC V75
护套颜色: 透明

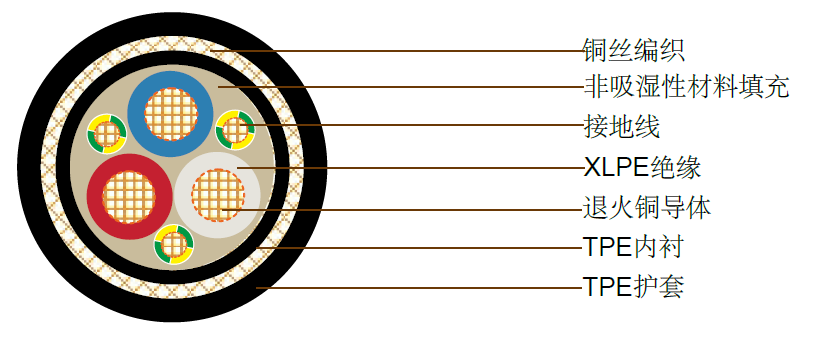

第二类

VSD/EMC软线澳大利标准低压工业电缆

导体 五类多股退火铜
绝缘 交联聚乙烯(XLPE)
绝缘颜色: 3芯 + E: 红色, 白色, 蓝色 + 黄绿色
4芯 + E: 红色, 白色, 蓝色, 黑色 + 黄绿色
填充: 非吸湿性材料
内衬: 热塑性弹性体(TPE)
屏蔽: 退火铜 braid
护套: 热塑性弹性体(TPE)
护套颜色: 黑色

技术特性

电气性能

标称导体截面积
mm²		 导体每股最 大直径 mm 20ºC时的直
流电阻 Ohm/km		 75ºC时的
交流电阻 Ohm/km		 90ºC时的
交流电阻 Ohm/km		 75ºC时三相
电的电压降 mV/A.m		 90ºC时三相
电的电压降 mV/A.m		 电抗第一类Ohm/km 电抗第二类 Ohm/km
1.5 0.25 13.3 16.2 17.0 28.0 29.4 0.118 0.118
2.5 0.25 7.98 9.7 10.2 16.8 17.6 0.112 0.112
4 0.30 4.95 6.02 6.31 10.4 10.9 0.108 0.108
6 0.30 3.30 4.01 4.21 6.95 7.29 0.104 0.104
10 0.40 1.91 2.41 2.52 4.17 4.38 0.0982 0.102
16 0.40 1.21 1.47 1.54 2.55 2.68 0.0937 0.0970
25 0.40 0.780 0.889 0.932 1.55 1.62 0.0895 0.0921
35 0.40 0.554 0.652 0.684 1.14 1.19 - 0.0895
50 0.40 0.386 0.490 0.513 0.862 0.902 - 0.0893
70 0.50 0.272 0.325 0.340 0.581 0.608 - 0.0859

电流

导体截面积 2C+E 3C+E 4C+E
不暴露在阳光下 暴露在阳光下 不暴露在阳光下 暴露在阳光下
V75 XLPE V75 XLPE V75 XLPE V75 XLPE
mm² A A A A A A A A
6 44 54 34 43 38 46 29 37
10 60 74 46 58 52 63 39 50
16 81 99 60 77 70 85 51 66
25 110 135 80 105 95 115 68 88
35 135 165 95 125 115 140 81 105
50 160 195 110 145 140 165 96 125
70 205 250 140 185 175 215 120 155

电缆参数

第一类

芯数 标称导体截 面积 mm² 线芯直径 mm 接地线导体截面积 mm² 接地线芯直径 mm 内衬外径mm 线缆外径 mm 电缆重量 kg/km
2C+E 1.5 3.2 1.5 3.2 9.8 14.48 220
2C+E 2.5 3.7 2.5 3.7 11.0 15.85 272
3C+E 1.0 2.9 1.0 2.7 9.1 13.62 205
3C+E 1.5 3.2 1.5 3.0 9.8 14.48 238
3C+E 2.5 3.7 2.5 3.5 11.0 15.85 299
3C+E 4 4.7 4 4.7 13.3 18.58 417
3C+3E 6 5.3 1.5 3.0 13.4 16.86 478
3C+3E 10 6.2 1.5 3.0 15.5 19.07 636
3C+3E 16 7.4 2.5 3.5 18.4 22.10 908
3C+3E 25 9.1 4 4.7 22.3 29.12 1357
3C+3E 35 10.3 6 5.3 25.3 32.71 1794
3C+3E 50 12.3 10 6.2 29.5 37.67 2480
3C+3E 70 14.0 10 6.2 33.5 42.75 3323
4C+E 1.5 3.2 1.5 3.0 9.2 13.79 239
4C+E 2.5 3.7 2.5 3.5 10.5 15.21 309
4C+E 4 4.7 2.5 3.5 12.4 17.49 415
4C+E 6 5.3 2.5 3.5 13.6 18.92 516
4C+E 10 6.2 4 4.7 16.1 21.87 753
4C+E 16 7.4 6 5.3 18.7 24.89 1054
4C+E 25 9.1 6 5.3 22.2 29.03 1499
4C+E 35 10.3 10 6.2 25.2 32.51 1987
4C+E 50 12.3 16 7.4 29.6 37.80 2766
4C+E 70 14.0 25 9.1 34.0 43.37 3877

TYPE 2

芯数 标称导体截 面积 mm² 线芯直径 mm 接地线导体 截面积 mm² 接地线芯直 径 mm 内衬外径mm 线缆外径 mm 电缆重量 kg/km
3C+E 1.5 3.2 1.5 3.0 8.8 12.26 201
3C+E 2.5 3.7 2.5 3.5 10.1 13.56 260
3C+3E 4 4.7 1.5 3.0 10.4 13.89 311
3C+3E 6 5.3 1.5 3.0 11.7 15.34 393
3C+3E 10 6.2 1.5 3.0 13.9 17.64 563
3C+3E 16 7.4 2.5 3.5 16.4 20.34 808
3C+3E 25 9.1 4 4.1 20.3 24.53 1206
3C+3E 35 10.3 6 4.7 23.1 27.49 1608
3C+3E 50 12.3 10 5.6 27.0 31.70 2248
3C+3E 70 14.0 10 5.6 31.4 36.84 3118
4C+E 1.5 3.2 1.5 3.0 9.4 12.65 222
4C+E 2.5 3.7 2.5 3.5 10.5 13.89 288
4C+E 4 4.7 2.5 3.5 11.6 15.05 362
4C+E 6 5.3 2.5 3.5 12.8 16.30 455
4C+E 10 6.2 4 4.7 15.2 18.88 676
4C+E 16 7.4 6 5.3 18.0 21.95 980
4C+E 25 9.1 6 5.3 21.6 25.78 1405
4C+E 35 10.3 10 6.2 24.9 29.25 1900
4C+E 50 12.3 16 7.4 28.8 33.46 2618
4C+E 70 14.0 25 9.1 33.6 38.97 3740
