3芯聚氯乙烯绝缘扁线, 450/750V

应用

这些电缆用于综合布线,在住宅,商业和工业设施不受机械损伤的地方可敷设于管道,直埋或地下管道 安装使用。适用于双向或中间开关应用。

标准

  • AS/NZS 5000.2
  • AS 1125
  • AS 3808

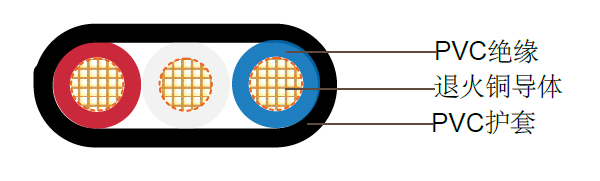

电缆结构

导体 退火铜.
最高工作温度: 90°C
绝缘 PVC V90
绝缘颜色: 3C: 红色, 白色, 蓝色
护套: 聚氯乙烯PVC 3V90
护套颜色: 白色, 也可选择其他颜色

技术特性

3芯聚氯乙烯绝缘扁线澳大利标准低压工业电缆

截面积 mm2 额定电流 电气性能
暴露在空气中
A
包围在热的 绝缘内 A 埋于管 道中
A
20°C时的 最大直流电 阻
Ohm/km
75°C时的最 大交流电阻
Ohm/km
电抗Ohm/km 单相电压降 mV/Am
1 14 7 17 18.1 27.0 0.119 54.1
1.5 17 9 21 13.6 17.3 0.111 34.7
2.5 25 13 29 7.41 9.45 0.102 19.0
4 33 17 37 4.61 5.85 0.102 11.8

电缆参数

标称导体截面积 mm2 导体股数/直径 标称绝缘厚度 mm 标称护套厚度 mm 标称线缆外径
mm
电缆重量 kg/km
Min Max
1.0 1/1.13 0.6 0.9 8.8x4.1 9.3x4.4 75
1.5 7/0.50 0.6 0.9 9.9x4.5 10.4x4.8 95
2.5 7/0.67 0.7 1 12.1x5.4 12.7x5.7 145
4 7/0.85 0.8 1.1 14.7x6.4 15.4x6.7 220
