首页产品工业电缆 澳大利标准低压工业电缆

单芯阻燃无卤交联热固性X-HF-110柔软电力, 0.6/1kV

应用

此电缆主要应用于固定安装。

标准

  • AS 5000.1
  • AS1125
  • AS3808

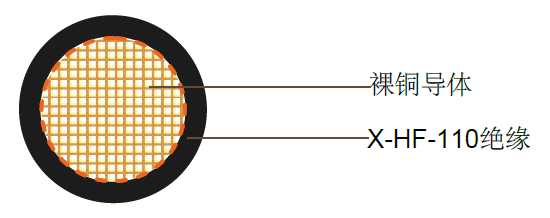

电缆结构

导体 0.2mm的多股柔软裸铜,遵循AS1125
绝缘 X-HF-110,遵循AS3808
颜色: 黑色, 红色, 蓝色, 白色, 黄绿色

技术特性

阻燃无卤澳大利标准低压工业电缆

导体截面积 mm2 20°C时的电阻 2根单芯线的额定电 流 AMPS 最高工作温度下电流1Am时的电压降
mm2 Ohm/km 单相 三相
0.5 39 7 125 107
1.0 19.500 25 57.4 49.70
1.5 13.300 32 36.85 31 .90
2.5 7.980 45 20.1 17.40
4.0 4.950 59 12.5 10.80
6.0 3.300 75 8.35 7.23
10 1.910 105 4.97 4.30
16 1.210 135 3.13 2.71
25 0.780 185 1.99 1.72
35 0.554 225 1.44 1.25
50 0.386 275 1.07 0.929
70 0.272 350 0.769 0.657
95 0.206 435 0.567 0.491
120 0.161 510 0.465 0.403

电缆参数

导体截面积 芯数 导体 No./ OD 标称绝缘厚度 标称电缆外径 标称电缆重量
mm2   mm mm mm kg/100m
0.5 1 16/0.2 0.7 2.40 1.10
1.0 1 32/0.2 0.7 2.80 1.50
1.5 1 30/0.25 0.7 3.10 2.00
2.5 1 50/0.25 0.7 3.60 2.90
4.0 1 12810.2 0.7 4.20 4.40
6.0 1 19210.2 0.7 4.80 6.60
10 1 32210.2 0.7 5.80 10.50
16 1 511/0.2 0.7 6.90 16.10
25 1 78410.2 0.9 8.70 28.80
35 1 1120/0.2 0.9 9.60 36.30
50 1 1568/0.2 1.0 11.20 49.50
70 1 2240/0.2 1.1 13.20 70.10
95 1 3040/0.2 1.1 15.00 94.20
120 1 3800/0.2 1.2 16.70 116.80
