TR2161-高速公路铠装电力电缆

TR2161-高速公路铠装电力电缆

应用

TR2161高速公路非铠装电力电缆,中密度聚乙烯护套,用于高速路的照明系统.

标准

IEC 60502, BS 5467

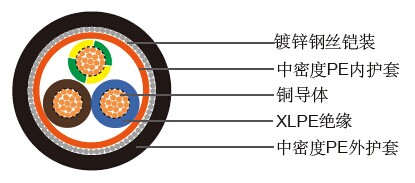

结构

- 导体: 多股退火铜导体, 遵循IEC 60228 for 2类
- 绝缘: 交联聚乙烯(XLPE)
- 色彩编码: 棕色, 蓝色, 黄绿色
- 内护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 铠装(铠电缆装): 镀锌钢丝铠装
- 外护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 护套颜色: 黑色

技术参数

- 额定电压: 600/Kft volts
- 最小弯曲半径: 12 x Ø
- 额度温度: +90º C
导体电阻:

导体尺寸 mm2 10 25 50 70 95 120 150
电阻 ohms/km 1.83 0.727 0.387 0.268 0.193 0.153 0.124

- 管道电流:

导体尺寸 mm2 10 25 50 70 95 120 150
电流 A 92 152 217 266 319 33 406

- 电压降:

导体尺寸 mm2 10 25 50 70 95 120 150
电压降 mv/m 4.1 1.65 0.87 0.6 0.45 0.37 0.3

电缆参数

芯数 标称截面积 标称导体股数/直径 内护套厚度 铠装厚度 外护套厚度 标称外径 标称电缆重量
mm2 NO./mm mm mm mm mm Kg/km
3 10 7/1.35 1.0 1.25 1.8 19.1 881
3 25 7/2.14 1.0 1.60 1.8 24.9 1703
3 50 19/1.78 1.0 1.60 2.0 30.7 2660
3 70 19/2.14 1.0 1.60 2.0 34.6 3489
3 95 19/2.52 1.2 2.0 2.2 40.7 4903
3 120 37/2.03 1.2 2.0 2.3 44.4 5891
3 150 37/2.25 1.4 2.5 2.5 50.0 7521
