TR2153-高速公路非铠装电力电缆

TR2153-高速公路非铠装电力电缆

应用

TR2031非铠装电力电缆,以中密度聚乙烯外护套,是用于道路照明的高速路电缆。

标准

IEC 60502

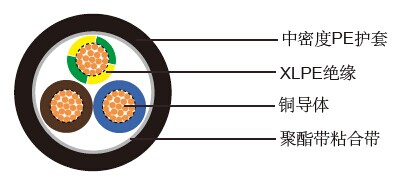

结构

- 导体: 多股退火铜导体, 遵循IEC 60228,2类导体
- 绝缘: 交联聚乙烯(XLPE)
- 色彩编码: 棕色, 蓝色, 黄绿色
- 绕包带: 聚酯绕包带
- 护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 护套颜色: 黑色

技术参数

- 额定电压: 600/Kft volts
- 最小弯曲半径: 12 x Ø
- 额度温度: +90º C
- 导体电阻:
导体尺寸 mm2 10 25 35 50 70 95 120 150 185 240
电阻 ohms/ km 1.83 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754

- 管道电流:

导体尺寸 mm2 10 25 35 50 70 95 120 150 185 240
电流 A 75 124 - 161 196 234 269 307 - -

- 电压降 :

导体尺寸 mm2 10 25 35 50 70 95 120 150 185 240
电压降 mv/m 4.1 1.65 - 0.87 0.6 0.45 0.37 0.3 - -

电缆参数

芯数 标称截面积 标称导体股数
/直径
绝缘厚度 外护套厚度 标称外径 标称电缆
重量
mm2 NO./mm mm mm mm Kg/km
3 10 7/1.35 0.7 0.8 13 455
3 25 7/2.14 1.2 1.8 23 1192
3 35 7/2.52 1.4 1.8 26 1623
3 50 19/1.78 1.4 1.8 29 2180
3 70 19/2.14 1.4 1.9 33 3072
3 95 19/2.52 1.6 2.0 38 4220
3 120 37/2.03 1.6 2.1 42 5302
3 150 37/2.25 1.8 2.3 46 6515
3 185 37/2.52 2.0 2.6 52 8173
3 240 61/2.25 2.2 2.8 59 10705
