BS6346高速公路回路馈线电缆

应用 :

  • 回路电缆用于交通信号灯与中央控制管理系统的连接. 铠装可直埋,非铠装可加额外的机械保护,如线缆导管. 此电缆一般是橘黄色的,用于地下安装,这些电缆也适合于在小功率,照明或控制电路中使用。
  • 标准:

    BS 6346, BS 6360, BS 6234

    电缆结构 :

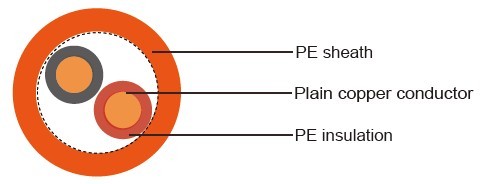

    • BS6346高速公路回路馈线电缆
      - 导体: 导体: 实心退火铜, 遵循BS 6360, 1类
      - 绝缘: 聚乙烯(PE), 遵循BS 6234, 类型03
      - 成对: 两芯对绞, 4芯构成一个四线组
      - 内衬(铠电缆装): 聚乙烯(PE), 遵循BS 6234, 类型03
      - 铠装(铠电缆装): 镀锌钢丝铠装
      - 护套: 聚乙烯(PE), 遵循BS 6234, 类型03
      - 护套颜色: 桔色

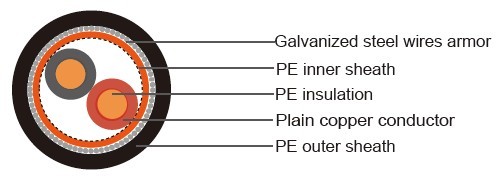

      BS6346高速公路回路馈线电缆

    色彩编码:

  • 1对 – 红色, 黑色
    2对 – 红色, 黄色, 蓝色, 黑色构成环绕四线组

    技术参数:

  • - 额定电压: 600/Kft volts
    - 导体电阻: at 20°C: 12.1ohms/km(1.5mm2)
    7.41 ohms/km(2.5mm2)
    - 最小弯曲半径: 7.5 x Ø
    - 温度范围: -20º C - +70º C
    - 环线电感: 630μH/km(1对) 720μH/km(2对)
    - 电容:
    非铠装 铠装
    1.5 mm2 2.5 mm2 1.5 mm2 2.5 mm2
     <75 pF/m (1P) <75 pF/m 64 pF/m (1P)
    52 pF/m (2P) 53.5 pF/m (2P)

电缆参数 :

  • 芯数 标称截面积 标称导体股
    数/直径
    绝缘厚度 内衬
    厚度
    铠装直径 护套厚度 标称外径 O/D 标称电缆重
      mm2 NO./mm mm mm mm mm mm Kg/km
    非铠装
    2 (1pr) 1.5 1/1.38 0.64 - - 1.3 9.0 80
    4 (2pr) 1.5 1/1.38 0.64 - - 1.3 9.1 123
    2 (1pr) 2.5 1/1.78 0.74 - - 1.4 9.3 110
    4 (2pr) 2.5 1/1.78 0.74 - - 1.4 10.7 180
    铠装
    2 (1pr) 1.5 1/1.38 0.64 0.8 0.9 1.3 11.8 230
    4 (2pr) 1.5 1/1.38 0.64 0.8 0.9 1.3 12.7 295
    2 (1pr) 2.5 1/1.78 0.74 0.8 0.9 1.4 12.5 279
    4 (2pr) 2.5 1/1.78 0.74 0.8 0.9 1.4 15.0 378
