IMSA 39-2/40-2(高速公路通信电缆)

IMSA 39-2/40-2(高速公路通信电缆)

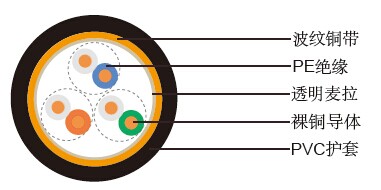

IMSA 39-2

应用

这些高速公路电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆，或安装于建筑物的快速通道，不包括电缆托盘，或用于防火信号线， 或是电力交通信号和数据采集电缆。

电缆结构

- 导体: 实心铜导体，遵循ASTM B-3
- 绝缘: 聚乙烯(PE)
- 成对: 两芯对绞
- 粘贴带: 透明麦拉，100%覆盖率
- 屏蔽: 波纹铜绕包带- 最少15%搭接
- 护套: IMSA 39-2-黑色聚氯乙烯 (PVC)/
IMSA 40-2-黑色 聚乙烯(PE)

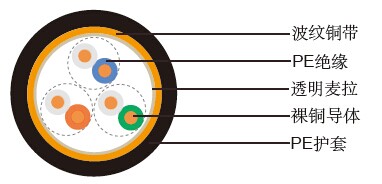

IMSA 40-2

色彩编码

导体数 绝缘颜色 导体数 绝缘颜色
A线 B线 A线 B线
1 白色 蓝色 14 黑色 棕色
2 白色 桔色 15 黑色 Slate
3 白色 绿色 16 黄色 蓝色
4 白色 棕色 17 黄色 桔色
5 白色 Slate 18 黄色 绿色
6 红色 蓝色 19 黄色 棕色
7 红色 桔色 20 黄色 Slate
8 红色 绿色 21 紫色 蓝色
9 红色 棕色 22 紫色 桔色
10 红色 Slate 23 紫色 绿色
11 黑色 蓝色 24 紫色 棕色
12 黑色 桔色 25 紫色 Slate
13 黑色 绿色

粘贴带色彩编码: 含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区分，绕包带的色彩编码与25对线芯的编码一样.

额定温度

75°C

额定电压

600 V

电缆参数

AWG 对数 实心或多 股 绝缘厚度 护套厚度 外径 线缆重量
inches mm inches mm inches mm Lbs./Kft Kg/Km
19 3 实心 0.015 0.38 0.045 1.14 0.424 10.77 77 115
19 6 实心 0.015 0.38 0.06 1.52 0.565 14.35 132 196
19 12 实心 0.015 0.38 0.06 1.52 0.666 16.92 205 305
19 18 实心 0.015 0.38 0.06 1.52 0.77 19.56 283 421
19 25 实心 0.015 0.38 0.08 2.03 0.82 20.83 369 549
19 50 实心 0.015 0.38 0.08 2.03 1.27 32.26 703 1046
16 3 实心 0.02 0.51 0.06 1.52 0.57 14.48 130 193
16 6 实心 0.02 0.51 0.06 1.52 0.67 17.02 203 302
16 12 实心 0.02 0.51 0.08 2.03 0.89 22.61 415 618
16 18 实心 0.02 0.51 0.08 2.03 1.09 27.69 528 786
16 25 实心 0.02 0.51 0.08 2.03 1.14 28.96 744 1107
16 50 实心 0.02 0.51 0.08 2.03 1.59 40.39 1267 1885
