IMSA 20-1(高速公路交通信号电缆)

IMSA 20-1(高速公路交通信号电缆)

应用

这些电缆适用于交通信号,交通控制系统,火灾报警系统,地下管道和空中安装的户外或室内使用。用于额定电压600伏75℃潮湿或干燥的环境中

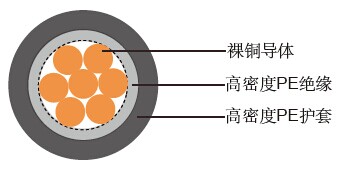

电缆结构

- 导体: 实心铜导体,遵循ASTM B-3,多股铜导体,遵循ASTM B-8, & B-174
- 绝缘: 高密度聚乙烯(HDPE)
- 护套: 高密度聚乙烯(HDPE) 色彩编码
导体数 绝缘颜色 色带颜色 导体数 绝缘颜色 色带颜色
1 黑色 14 绿色 白色
2 白色 15 蓝色 白色
3 红色 16 黑色 红色
4 绿色 17 白色 红色
5 桔色 18 桔色 红色
6 蓝色 19 蓝色 红色
7 白色 黑色 20 红色 绿色
8 红色 黑色 21 桔色 绿色
9 绿色 黑色 22 黑色
10 桔色 黑色 23 白色
11 蓝色 黑色 24 红色
12 黑色 白色 25 绿色
13 红色 白色

额定温度

75°C

额定电压

600 V

电缆参数

AWG 导体数 实心或多股 绝缘厚度 护套厚度 外径 线缆重量
inches mm inches mm inches mm Lbs./Kft Kg/Km
18 5 7股 0.025 0.64 0.045 1.14 0.354 8.99 60 89
16 2 实心 0.025 0.64 0.045 1.14 0.299 7.59 39 58
16 7 7股 0.025 0.64 0.045 1.14 0.419 10.64 102 152
16 20 7股 0.025 0.64 0.06 1.52 0.696 17.68 278 414
14 2 实心 0.025 0.64 0.045 1.14 0.25 6.35 52 77
14 2 7股 0.025 0.64 0.045 1.14 0.341 8.66 55 82
14 3 实心 0.025 0.64 0.045 1.14 0.342 8.69 66 98
14 3 7股 0.025 0.64 0.045 1.14 0.359 9.12 71 106
14 4 实心 0.025 0.64 0.045 1.14 0.372 9.45 85 126
14 4 7股 0.025 0.64 0.045 1.14 0.391 9.93 88 131
14 5 实心 0.025 0.64 0.045 1.14 0.406 10.31 103 153
14 5 7股 0.025 0.64 0.045 1.14 0.43 10.92 108 161
14 6 实心 0.025 0.64 0.045 1.14 0.44 11.18 118 176
14 6 7股 0.025 0.64 0.045 1.14 0.464 11.79 127 189
14 7 实心 0.025 0.64 0.045 1.14 0.44 11.18 136 202
14 7 7股 0.025 0.64 0.045 1.14 0.464 11.79 141 210
14 8 实心 0.025 0.64 0.045 1.14 0.476 12.09 155 231
14 8 7股 0.025 0.64 0.045 1.14 0.507 12.88 160 238
14 9 实心 0.025 0.64 0.045 1.14 0.511 12.98 172 256
14 9 7股 0.025 0.64 0.06 1.52 0.571 14.50 192 286
14 10 实心 0.025 0.64 0.06 1.52 0.586 14.88 197 293
14 10 7股 0.025 0.64 0.06 1.52 0.592 15.04 205 305
14 12 实心 0.025 0.64 0.06 1.52 0.603 15.32 232 345
14 12 7股 0.025 0.64 0.06 1.52 0.636 16.15 244 363
14 14 7股 0.025 0.64 0.06 1.52 0.668 16.97 280 417
14 15 实心 0.025 0.64 0.06 1.52 0.667 16.94 284 423
14 15 7股 0.025 0.64 0.06 1.52 0.704 17.88 302 449
14 16 实心 0.025 0.64 0.06 1.52 0.667 16.94 299 445
14 16 7股 0.025 0.64 0.06 1.52 0.704 17.88 316 470
14 19 实心 0.025 0.64 0.06 1.52 0.701 17.81 348 518
14 19 7股 0.025 0.64 0.06 1.52 0.741 18.82 366 545
14 20 实心 0.025 0.64 0.06 1.52 0.737 18.72 370 550
14 20 7股 0.025 0.64 0.06 1.52 0.779 19.79 387 576
14 21 实心 0.025 0.64 0.06 1.52 0.737 18.72 384 571
14 21 7股 0.025 0.64 0.06 1.52 0.779 19.79 405 603
14 25 实心 0.025 0.64 0.06 1.52 0.796 20.22 450 670
14 25 7股 0.025 0.64 0.08 1.52 0.925 23.50 518 771
12 2 实心 0.03 0.76 0.045 1.14 0.384 9.75 74 110
12 2 7股 0.03 0.76 0.045 1.14 0.397 10.08 74 110
12 3 实心 0.03 0.76 0.045 1.14 0.402 10.21 99 147
12 3 7股 0.03 0.76 0.045 1.14 0.42 10.67 103 153
12 4 实心 0.03 0.76 0.045 1.14 0.44 11.18 124 184
12 4 7股 0.03 0.76 0.045 1.14 0.459 11.66 130 193
12 5 实心 0.03 0.76 0.045 1.14 0.48 12.19 152 226
12 5 7股 0.03 0.76 0.045 1.14 0.503 12.78 159 237
12 7 实心 0.03 0.76 0.06 1.52 0.561 14.25 212 315
12 7 7股 0.03 0.76 0.06 1.52 0.579 14.71 222 330
12 9 7股 0.03 0.76 0.06 1.52 0.677 17.20 284 423
12 10 实心 0.03 0.76 0.06 1.52 0.69 17.52 296 440
12 10 7股 0.03 0.76 0.06 1.52 0.686 17.42 309 460
12 12 实心 0.03 0.76 0.06 1.52 0.711 18.06 346 515
12 12 7股 0.03 0.76 0.06 1.52 0.753 19.13 367 546
12 16 7股 0.03 0.76 0.08 2.03 0.876 22.25 501 745
12 19 7股 0.03 0.76 0.08 2.03 0.929 23.60 582 866
12 20 7股 0.03 0.76 0.08 2.03 0.976 24.80 618 919
12 21 7股 0.03 0.76 0.08 2.03 0.976 24.80 643 957
12 25 7股 0.03 0.76 0.08 2.03 1.08 27.43 751 1117
10 2 7股 0.03 0.76 0.045 1.14 0.443 11.25 107 159
10 3 实心 0.03 0.76 0.045 1.14 0.429 10.90 135 201
10 4 7股 0.03 0.76 0.045 1.14 0.514 13.06 185 275
10 7 7股 0.03 0.76 0.06 1.52 0.648 16.46 321 478
8 2 实心 0.03 0.76 0.045 1.14 0.475 12.07 146 217
8 2 19股 0.03 0.76 0.045 1.14 0.505 12.83 150 223
8 3 19股 0.03 0.76 0.045 1.14 0.508 12.90 195 290
8 7 实心 0.03 0.76 0.06 1.52 0.696 17.68 454 675
