IMSA 19-5/20-5(高速公路交通信号电缆)

IMSA 19-5/20-5(高速公路交通信号电缆)IMSA 19-5/20-5(高速公路交通信号电缆)

应用

这些电缆是专用于严苛的环境中,用于地下管道或架空安装或直埋于地下作为防火信号线或交通信号线.

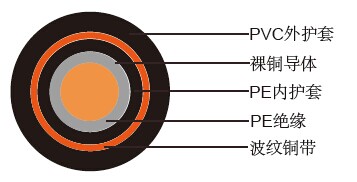

电缆结构

- 导体: 实心铜导体,遵循ASTM B-3(多股可选))
- 绝缘: 聚乙烯(PE)
- 内护套: 聚乙烯(PE)
- 屏蔽: 波纹铜绕包带- 最少15%搭接
-外护套: IMSA 19-5-黑色聚氯乙烯 (PVC)/
IMSA 20-5-黑色 聚乙烯(PE)

色彩编码

导体数 绝缘颜色 色带颜色 导体数 绝缘颜色 色带颜色
1 黑色 14 绿色 白色
2 白色 15 蓝色 白色
3 红色 16 黑色 红色
4 绿色 17 白色 红色
5 桔色 18 桔色 红色
6 蓝色 19 蓝色 红色
7 白色 黑色 20 红色 绿色
8 红色 黑色 21 桔色 绿色
9 绿色 黑色 22 黑色
10 桔色 黑色 23 白色
11 蓝色 黑色 24 红色
12 黑色 白色 25 绿色
13 红色 白色

额定温度

75°C

额定电压

600 V

电缆参数

AWG 对数 实心或多 股 绝缘厚度 内护套厚度 外护套厚度 外径 线缆重量
inches mm inches mm inches mm inches mm Lbs./Kft Kg/Km
14 4 实心 0.030 0.76 0.045 1.14 0.06 1.52 0.57 14.48 168 250
14 7 实心 0.030 0.76 0.045 1.14 0.06 1.52 0.63 16.00 205 305
14 12 实心 0.030 0.76 0.045 1.14 0.06 1.52 0.78 19.81 345 513
12 4 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.63 16.00 194 289
12 7 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.75 19.05 289 430
12 12 实心 0.025 0.64 0.045 1.14 0.06 1.52 0.94 23.88 468 696
