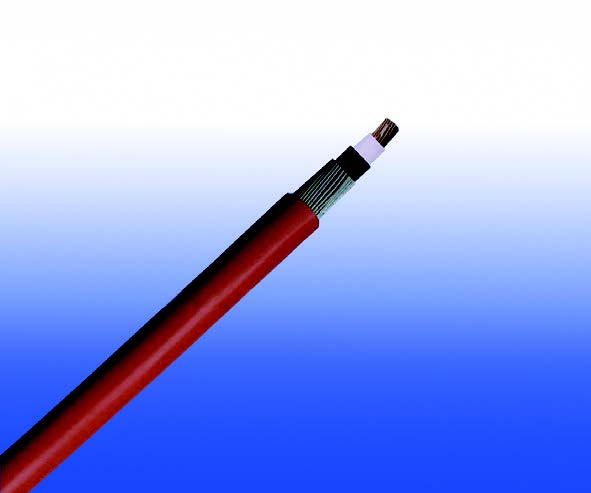

600/1000V IEC 60502标准PVC绝缘 PVC护套铠装防火阻燃电力电缆(单芯)

FGD300 1VVMAV-R (CU/PVC/PVC/AWA/PVC 600/1000V Class 2)

VDE Code: NYRY

应用

600/1000V IEC 60502标准PVC绝缘 PVC护套铠装防火阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电 缆。

标准

设计符合IEC 60502-1

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1

额定电压

600/1000V

电缆结构

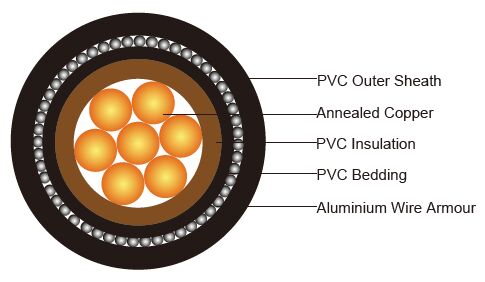

IEC 60502标准铠装防火阻燃电力电缆 IEC 60502标准铠装防火阻燃电力电缆
导体 退火铜线,符合标准 BS EN 60228 2类.
绝缘 PVC/A根据 IEC 60502-1.
内衬层 挤出聚氯乙烯或高分子化合物。
铠装 铝丝铠装
外护套 按iec60502 -1挤出PVC型ST1/ST2。
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色码

绝缘颜色 棕或蓝,其他颜色可以根据客户要求提供。
护套颜色 黑, 其他颜色可根据要求提供。

物理性能和热性能

运转最高温度范围: (PVC): 70°C
最大短路温度(5秒):: 160°C(≤300 mm²); 140°C(>300 mm²)
最小弯曲半径
  圆形铜导体 6 x OD
  异形铜导体 8 x OD

电缆结构

芯数 x截面积 导体类型 标称绝缘厚度 标称内覆盖厚度 标称铠装线直径 标称护套厚度 大约总外径 大约重量
No.xmm²   mm mm mm mm mm kg/km
1x4.0 2 1.0 1.0 0.8 1.8 11.5 213
1x6.0 2 1.0 1.0 0.8 1.8 12.0 247
1x10 2 1.0 1.0 0.8 1.8 12.8 310
1x16 2 1.0 1.0 0.8 1.8 13.7 394
1x25 2 1.2 1.0 0.8 1.8 15.2 534
1x35 2 1.2 1.0 1.25 1.8 17.2 713
1x50 2 1.4 1.0 1.25 1.8 18.9 893
1x70 2 1.4 1.0 1.25 1.8 20.3 1158
1x95 2 1.6 1.0 1.6 1.8 23.0 1558
1x120 2 1.6 1.0 1.6 1.8 24.4 1863
1x150 2 1.8 1.0 1.6 1.8 26.2 2214
1x185 2 2.0 1.0 1.6 1.9 28.2 2697
1x240 2 2.2 1.0 1.6 1.9 31.0 3402
1x300 2 2.4 1.0 2.0 2.1 34.4 4282
1x400 2 2.6 1.2 2.0 2.2 38.6 5360
1x500 2 2.8 1.2 2.0 2.3 41.8 6583
1x630 2 2.8 1.2 2.5 2.4 46.2 8401
1x800 2 2.8 1.4 2.5 2.6 50.5 10515
1x1000 2 3.0 1.4 2.5 2.7 55.0 12968

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量 (Amp) BS 7671: 2008 table 4D3A

导体截面积 参考方法C (直接用夹子夹住) 参考方法F (暴露在空气中或在一个有孔径的电缆匣中, 水平或垂直)
 相邻分开  相邻分开 以电缆直径为间隔
2根电缆单相交流或者直流电水平分开 3根或4根电缆三相交流水平分开 2根电缆单相交流或者直流电水平分开 3根电缆三相交流水平分开 3根电缆三相交流三相分开 2根电缆直流电 2根电缆单相交流电 3根或4根电缆三相交流电
水平 垂直 水平 垂直 水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
50 193 179 205 189 181 229 216 229 217 230 212
70 245 225 259 238 231 294 279 287 272 286 263
95 296 269 313 285 280 357 340 349 332 338 313
120 342 309 360 327 324 415 396 401 383 385 357
150 393 352 413 373 373 479 458 449 429 436 405
185 447 399 469 422 425 548 525 511 489 490 456
240 525 465 550 492 501 648 622 593 568 566 528
300 594 515 624 547 567 748 719 668 640 616 578
400 687 575 723 618 657 885 851 737 707 674 632
500 763 622 805 673 731 1035 997 810 777 721 676
630 843 669 891 728 809 1218 1174 893 856 771 723
800 919 710 976 777 886 1441 1390 943 905 824 772
1000 975 737 1041 808 945 1685 1627 1008 967 872 816

电压降落(A/m) BS 7671: 2008 table 4D3B

标称截面积 2根电缆直流电 参考方法 C&F(直接用夹子夹住, 置于电缆槽中或暴露在空气中)
2根电缆单相交流电 3根或4根电缆三相交流电
相邻分开 间隔分开 三相分开 水平相邻分开 水平隔开
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
    r x z r x z r x z r x z r x z
50 0.93 0.93 0.22 0.95 0.92 0.30 0.97 0.80 0.19 0.82 0.79 0.26 0.84 0.79 0.34 0.86
70 0.63 0.64 0.21 0.68 0.66 0.29 0.72 0.55 0.18 0.58 0.57 0.25 0.62 0.59 0.32 0.68
95 0.46 0.48 0.20 0.52 0.51 0.28 0.58 0.42 0.175 0.45 0.44 0.25 0.50 0.47 0.31 0.57
120 0.36 0.39 0.195 0.43 0.42 0.28 0.50 0.33 0.170 0.37 0.36 0.24 0.43 0.40 0.30 0.50
150 0.29 0.31 0.190 0.37 0.34 0.27 0.44 0.27 0.165 0.32 0.30 0.24 0.38 0.34 0.30 0.45
185 0.23 0.26 0.190 0.32 0.29 0.27 0.39 0.22 0.160 0.27 0.25 0.23 0.34 0.29 0.29 0.41
240 0.18 0.20 0.180 0.27 0.23 0.26 0.35 0.175 0.160 0.23 0.20 0.23 0.30 0.24 0.28 0.37
300 0.145 0.160 0.180 0.24 0.19 0.26 0.32 0.140 0.155 0.21 0.165 0.22 0.28 0.20 0.28 0.34
400 0.105 0.140 0.175 0.22 0.18 0.24 0.30 0.12 0.130 0.195 0.160 0.21 0.26 0.21 0.25 0.32
500 0.086 0.120 0.170 0.21 0.165 0.23 0.29 0.105 0.145 0.18 0.145 0.20 0.25 0.19 0.24 0.30
630 0.068 0.105 0.165 0.195 0.150 0.22 0.27 0.091 0.145 0.17 0.135 0.195 0.23 0.175 0.22 0.28
800 0.053 0.095 0.160 0.185 0.145 0.21 0.25 0.082 0.140 0.160 0.125 0.180 0.22 0.170 0.195 0.26
1000 0.042 0.091 0.155 0.180 0.140 0.19 0.24 0.079 0.135 0.155 0.125 0.165 0.21 0.165 0.170 0.24

注:电缆间距大于一根电缆直径,电压降大。
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
