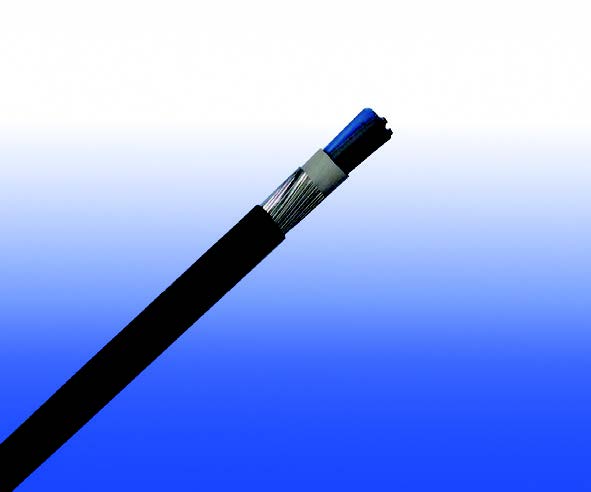

600/1000V IEC 60502标准PVC绝缘 PVC护套铠装防火阻燃电力电缆 (2-4芯)
FGD400 1VVMV-R (CU/PVC/PVC/SWA/PVC 600/1000V Class 2)
应用
600/1000V IEC 60502标准PVC绝缘 PVC护套铠装防火阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电
缆。
标准
设计符合 IEC 60502-1
防火性能
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1-2 |
额定电压
600/1000V

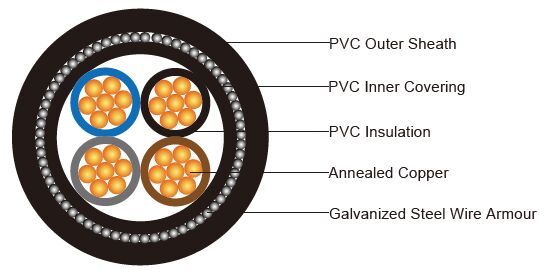

结构
| 导体 |
退火铜导线，多股绞合符合 IEC 60228 class 2. |
| 绝缘 |
符合 IEC 60502-1PVC/A. |
| 内衬层 |
挤出聚氯乙烯或高分子化合物。 |
| 铠装 |
镀锌钢丝铠装 |
| 外护套 |
符合IEC 60502-1挤出PVC Type ST1/ST2. |
| 外护套可选 |
可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。
LSPVC也可根据客户要求提供。 |
色码
| 绝缘颜色 |
两芯:棕色、蓝色
三芯:棕色，黑色，灰色
四芯:蓝色，棕色，黑色，灰色
五芯:绿色和黄色，蓝色，棕色，黑色，灰色
其他颜色可根据要求提供。 |
| 护套颜色 |
黑色，其他颜色可根据要求提供。 |
物理性能和热性能
| 运转最高温度范围 (PVC): |
70°C |
| 最大短路温度(5秒): |
160°C(≤300 mm²); 140°C(>300 mm²) |
| 最小弯曲半径: |
|
| |
圆形铜导体 |
6 x OD |
| |
异型铜导体 |
8 x OD |
|
结构参数
| 导体 |
FGD400 1VVMV-R |
| 芯数x 截面积 |
导体类型 |
标称绝缘厚度 |
标称内衬层厚度 |
铠装线缆直径 |
标称护套厚度 |
标称总外径 |
大约重量 |
| No.xmm2 |
|
mm |
mm |
mm |
mm |
mm |
kg/km |
| 2芯 |
| 2x2.5 |
2 |
0.8 |
1.0 |
0.8 |
1.8 |
14.0 |
380 |
| 2x4.0 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
16.7 |
604 |
| 2x6.0 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
17.7 |
689 |
| 2x10 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
19.3 |
841 |
| 2x16 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
21.1 |
1037 |
| 2x25 |
2 |
1.2 |
1.0 |
1.6 |
1.8 |
24.8 |
1513 |
| 2x35 |
2 |
1.2 |
1.0 |
1.6 |
1.8 |
27.0 |
1843 |
| 2x50 |
2 |
1.4 |
1.0 |
1.6 |
1.9 |
30.7 |
2356 |
| 2x70 |
2 |
1.4 |
1.0 |
2.0 |
2.1 |
34.5 |
3179 |
| 2x95 |
2 |
1.6 |
1.2 |
2.0 |
2.2 |
39.2 |
4042 |
| 2x120 |
2 |
1.6 |
1.2 |
2.0 |
2.3 |
42.2 |
4764 |
| 2x150 |
2 |
1.8 |
1.2 |
2.5 |
2.5 |
47.2 |
6095 |
| 2x185 |
2 |
2.0 |
1.4 |
2.5 |
2.6 |
51.6 |
7207 |
| 2x240 |
2 |
2.2 |
1.4 |
2.5 |
2.8 |
57.2 |
8861 |
| 2x300 |
2 |
2.4 |
1.6 |
2.5 |
3.0 |
62.8 |
10608 |
| 2x400 |
2 |
2.6 |
1.6 |
2.5 |
3.2 |
70.3 |
13385 |
| 3芯 |
| 3x2.5 |
2 |
0.8 |
1.0 |
0.8 |
1.8 |
14.5 |
432 |
| 3x4.0 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
17.4 |
689 |
| 3x6.0 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
18.4 |
800 |
| 3x10 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
20.2 |
1001 |
| 3x16 |
2 |
1.0 |
1.0 |
1.6 |
1.8 |
22.8 |
1405 |
| 3x25 |
2 |
1.2 |
1.0 |
1.6 |
1.8 |
26.0 |
1860 |
| 3x35 |
2 |
1.2 |
1.0 |
1.6 |
1.9 |
28.5 |
2325 |
| 3x50 |
2 |
1.4 |
1.0 |
2.0 |
2.0 |
33.3 |
3266 |
| 3x70 |
2 |
1.4 |
1.2 |
2.0 |
2.1 |
37.0 |
4108 |
| 3x95 |
2 |
1.6 |
1.2 |
2.0 |
2.3 |
41.6 |
5245 |
| 3x120 |
2 |
1.6 |
1.2 |
2.5 |
2.4 |
45.9 |
6677 |
| 3x150 |
2 |
1.8 |
1.4 |
2.5 |
2.6 |
50.4 |
8016 |
| 3x185 |
2 |
2.0 |
1.4 |
2.5 |
2.7 |
54.8 |
9466 |
| 3x240 |
2 |
2.2 |
1.5 |
2.5 |
2.9 |
61.2 |
11805 |
| 3x300 |
2 |
2.4 |
1.6 |
2.5 |
3.1 |
66.8 |
14181 |
| 3x400 |
2 |
2.8 |
1.6 |
3.15 |
3.4 |
76.7 |
19235 |
| 3x500 |
2 |
2.8 |
1.8 |
3.15 |
3.7 |
83.6 |
23011 |
| 3芯+1 Earth 导体 |
| 3x10/6 |
2 |
1.0 |
1.0 |
1.0 |
1.25 |
1.8 |
21.9 |
1140 |
| 3x16/10 |
2 |
1.0 |
1.0 |
1.0 |
1.6 |
1.8 |
24.2 |
1633 |
| 3x25/16 |
2 |
1.2 |
1.0 |
1.0 |
1.6 |
1.8 |
27.9 |
2145 |
| 3x35/16 |
2 |
1.2 |
1.0 |
1.0 |
1.6 |
1.9 |
30.8 |
2659 |
| 3x50/25 |
2 |
1.4 |
1.2 |
1.0 |
2.0 |
2.0 |
36.4 |
3739 |
| 3x70/35 |
2 |
1.4 |
1.2 |
1.2 |
2.0 |
2.1 |
40.1 |
4720 |
| 3x95/50 |
2 |
1.6 |
1.4 |
1.2 |
2.5 |
2.3 |
46.3 |
6398 |
| 3x120/70 |
2 |
1.6 |
1.4 |
1.4 |
2.5 |
2.4 |
50.3 |
7746 |
| 3x150/70 |
2 |
1.8 |
1.4 |
1.4 |
2.5 |
2.6 |
55.0 |
9128 |
| 3x185/95 |
2 |
2.0 |
1.6 |
1.4 |
2.5 |
2.7 |
60.3 |
10916 |
| 3x240/120 |
2 |
2.2 |
1.6 |
1.6 |
2.5 |
2.9 |
67.0 |
13713 |
| 3x300/150 |
2 |
2.4 |
1.8 |
1.6 |
3.15 |
3.1 |
74.6 |
17403 |
| 3x400/185 |
2 |
2.6 |
2.0 |
1.8 |
3.15 |
3.4 |
84.1 |
20704 |
| 3x500/240 |
2 |
2.8 |
2.2 |
2.0 |
3.15 |
3.7 |
91.8 |
25817 |
| 4芯 |
| 4x4.0 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
18.5 |
792 |
| 4x6.0 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
19.7 |
931 |
| 4x10 |
2 |
1.0 |
1.0 |
1.25 |
1.8 |
22.3 |
1185 |
| 4x16 |
2 |
1.0 |
1.0 |
1.6 |
1.8 |
24.5 |
1672 |
| 4x25 |
2 |
1.2 |
1.0 |
1.6 |
1.9 |
28.2 |
2260 |
| 4x35 |
2 |
1.2 |
1.0 |
1.6 |
2.0 |
31.1 |
2854 |
| 4x50 |
2 |
1.4 |
1.0 |
2.0 |
2.1 |
36.7 |
4013 |
| 4x70 |
2 |
1.4 |
1.2 |
2.0 |
2.3 |
40.4 |
5104 |
| 4x95 |
2 |
1.6 |
1.2 |
2.5 |
2.5 |
46.6 |
6996 |
| 4x120 |
2 |
1.6 |
1.4 |
2.5 |
2.6 |
50.6 |
8400 |
| 4x150 |
2 |
1.8 |
1.4 |
2.5 |
2.7 |
55.3 |
10008 |
| 4x185 |
2 |
2.0 |
1.4 |
2.5 |
2.9 |
60.6 |
11906 |
| 4x240 |
2 |
2.2 |
1.6 |
2.5 |
3.1 |
67.3 |
14963 |
| 4x300 |
2 |
2.4 |
1.6 |
3.15 |
3.4 |
74.9 |
18944 |
| 4x400 |
2 |
2.6 |
1.8 |
3.15 |
3.7 |
84.4 |
24304 |
| 4x500 |
2 |
2.8 |
2.0 |
3.15 |
3.9 |
92.1 |
29351 |
注:可根据用户要求提供其它导体尺寸和芯数参数。
电气性能
载流容量(Amp) 根据 BS 7671: 2008 表4D4A
| 导体截面积 |
参考方法C（直接用夹子夹住） |
参考方法E（在一个有孔径的电缆匣中，垂直或者水平） |
参考方法 D (在建筑物内或周围直接接地或在管道接地) |
| 2芯电缆单相交流或者直流电 |
3芯或者4芯电缆三相交流电 |
2芯电缆*，单相交流或者直流电 |
3芯或者4芯电缆三相交流电 |
2芯电缆单相交流或者直流电 |
3芯或者4芯电缆*, 三相交流电 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
| mm2 |
A |
A |
A |
A |
A |
A |
| 1.5 |
21 |
18 |
22 |
19 |
22 |
18 |
| 2.5 |
28 |
25 |
31 |
26 |
29 |
24 |
| 4.0 |
38 |
33 |
41 |
35 |
37 |
30 |
| 6.0 |
49 |
42 |
53 |
45 |
46 |
38 |
| 10 |
67 |
58 |
72 |
62 |
60 |
50 |
| 16 |
89 |
77 |
97 |
83 |
78 |
64 |
| 25 |
118 |
102 |
128 |
110 |
99 |
82 |
| 35 |
145 |
125 |
157 |
135 |
119 |
98 |
| 50 |
175 |
151 |
190 |
163 |
140 |
116 |
| 70 |
222 |
192 |
241 |
207 |
173 |
143 |
| 95 |
269 |
231 |
291 |
251 |
204 |
169 |
| 120 |
310 |
267 |
336 |
290 |
231 |
192 |
| 150 |
356 |
306 |
386 |
332 |
261 |
217 |
| 185 |
405 |
348 |
439 |
378 |
292 |
243 |
| 240 |
476 |
409 |
516 |
445 |
336 |
280 |
| 300 |
547 |
469 |
592 |
510 |
379 |
316 |
| 400 |
621 |
540 |
683 |
590 |
- |
- |
电压降（A/m） 根据 BS 7671: 2008 表 4D4B
| 标称截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3根或者4根电缆三相交流电 |
| 1 |
2 |
3 |
4 |
| mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
| 1.5 |
29 |
29 |
25 |
| 2.5 |
18 |
18 |
15 |
| 4.0 |
11 |
11 |
9.5 |
| 6.0 |
7.3 |
7.3 |
6.4 |
| 10 |
4.4 |
4.4 |
3.8 |
| 16 |
2.8 |
2.8 |
2.4 |
| |
|
r |
x |
z |
r |
x |
z |
| 25 |
1.75 |
1.75 |
0.170 |
1.75 |
1.50 |
0.145 |
1.50 |
| 35 |
1.25 |
1.25 |
0.165 |
1.25 |
1.10 |
0.145 |
1.10 |
| 50 |
0.93 |
0.93 |
0.165 |
0.94 |
0.80 |
0.140 |
0.81 |
| 70 |
0.63 |
0.63 |
0.160 |
0.65 |
0.55 |
0.140 |
0.57 |
| 95 |
0.46 |
0.47 |
0.155 |
0.50 |
0.41 |
0.135 |
0.43 |
| 120 |
0.36 |
0.38 |
0.155 |
0.41 |
0.33 |
0.135 |
0.35 |
| 150 |
0.29 |
0.30 |
0.155 |
0.34 |
0.26 |
0.130 |
0.29 |
| 185 |
0.23 |
0.25 |
0.150 |
0.29 |
0.21 |
0.130 |
0.25 |
| 240 |
0.180 |
0.190 |
0.150 |
0.24 |
0.165 |
0.130 |
0.21 |
| 300 |
0.145 |
0.155 |
0.145 |
0.21 |
0.135 |
0.130 |
0.185 |
| 400 |
0.105 |
0.115 |
0.145 |
0.185 |
0.100 |
0.125 |
0.160 |
注:*电缆间距大于一根电缆直径，电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
