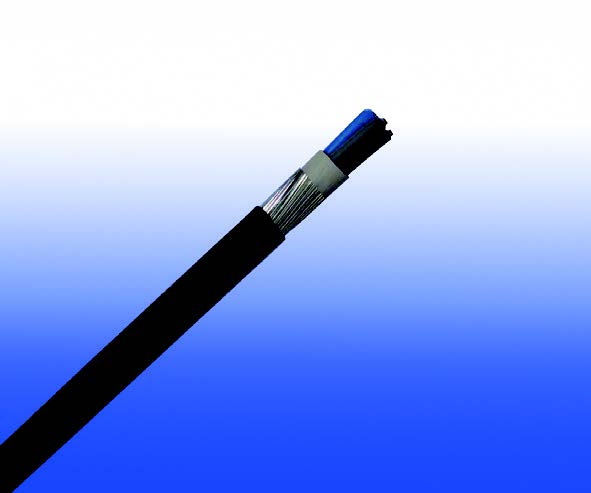

600/1000V IEC 60502标准XLPE绝缘PVC护套铠装电力电缆 (2-4芯)

FGD400 1RVMV-R (CU/XLPE/PVC/SWA/PVC 600/1000V Class 2)

应用

600/1000V IEC 60502标准XLPE绝缘PVC护套铠装电力电缆 (2-4芯) 主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电 缆。

标准

设计符合IEC 60502-1

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1

额定电压

600/1000V

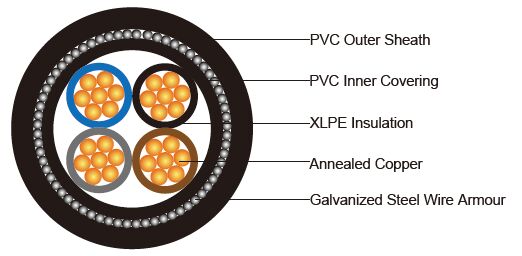

结构

600/1000V IEC 60502标准XLPE绝缘PVC护套铠装电力电缆 (2-4芯) 600/1000V IEC 60502标准XLPE绝缘PVC护套铠装电力电缆 (2-4芯)
导体 退火铜导线，多股绞合符合 IEC 60228 class 2.
绝缘 XLPE符合 IEC 60502-1.
内衬层 挤出聚氯乙烯或高分子化合物。
铠装 镀锌钢丝铠装
外护套 符合 IEC 60502-1 ST1/ST2型挤出 PVC.
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色码

绝缘颜色 两芯:棕色、蓝色 三芯:棕色，黑色，灰色 四芯:蓝色，棕色，黑色，灰色 五芯:绿色和黄色，蓝色，棕色，黑色，灰色 其他颜色可根据要求提供。
护套颜色 黑色，其他颜色可根据要求提供。

物理性能和热性能

运转最高温度范围: 80°C (ST1护套); 90°C (ST2护套)
最大短路温度(5秒): 250°C
最小弯曲半径: 12 x OD

结构参数

导体 FGD400 1RVMV-R
芯数 x 截面积 导体类型 标称绝缘厚度 标称内衬层厚度 标称铠装线直径 标称护套厚度 标称总外径 大约重量
No.xmm2 　 mm mm mm 　 mm kg/km
2 芯
2x1.5 2 0.7 1.0 0.8 1.8 12.8 312
2x2.5 2 0.7 1.0 0.8 1.8 13.6 359
2x4.0 2 0.7 1.0 0.8 1.8 14.6 424
2x6.0 2 0.7 1.0 1.25 1.8 16.5 620
2x10 2 0.7 1.0 1.25 1.8 18.1 768
2x16 2 0.7 1.0 1.25 1.8 19.9 958
2x25 2 0.9 1.0 1.6 1.8 23.6 1414
2x35 2 0.9 1.0 1.6 1.8 25.8 1737
2x50 2 1.0 1.0 1.6 1.9 29 2208
2x70 2 1.1 1.0 2.0 2.0 33.2 3020
2x95 2 1.1 1.2 2.0 2.1 37.1 3793
2x120 2 1.2 1.2 2.0 2.3 40.5 4554
2x150 2 1.4 1.2 2.5 2.4 45.4 5821
2x185 2 1.6 1.4 2.5 2.6 49.9 6927
2x240 2 1.7 1.4 2.5 2.7 55.1 8471
2x300 2 1.8 1.6 2.5 2.9 60.2 10127
2x400 2 2.0 1.6 2.5 3.1 67.7 10850
3芯
3x1.5 2 0.7 1.0 0.8 1.8 13.2 325
3x2.5 2 0.7 1.0 0.8 1.8 14.1 374
3x4.0 2 0.7 1.0 0.8 1.8 15.2 441
3x6.0 2 0.7 1.0 1.25 1.8 17.1 660
3x10 2 0.7 1.0 1.25 1.8 18.9 815
3x16 2 0.7 1.0 1.25 1.8 20.8 1013
3x25 2 0.9 1.0 1.6 1.8 24.7 1468
3x35 2 0.9 1.0 1.6 1.8 27.2 1798
3x50 2 1.0 1.0 1.6 1.9 30.6 2281
3x70 2 1.1 1.0 2.0 2.1 35.2 3138
3x95 2 1.1 1.2 2.0 2.2 39.3 3930
3x120 2 1.2 1.2 2.0 2.3 43.0 4688
3x150 2 1.4 1.4 2.5 2.5 48.6 6087
3x185 2 1.6 1.4 2.5 2.7 53.0 7157
3x240 2 1.7 1.4 2.5 2.8 58.5 8732
3x300 2 1.8 1.6 2.5 3.0 64.0 10422
3x400 2 2.0 1.6 3.2 3.3 73.5 14190
3芯+1 Earth 导体
　 　 power 导体 earth  导体 　 　 　 　 　
3x16/10 2 0.7 0.7 1.0 1.6 1.8 22.7 1446
3x25/16 2 0.9 0.7 1.0 1.6 1.8 26.5 1925
3x35/16 2 0.9 0.7 1.0 1.6 1.9 29.0 2607
3x50/25 2 1.0 0.9 1.0 1.6 2.1 33.0 3413
3x70/35 2 1.1 0.9 1.2 2.0 2.2 38.0 4710
3x95/50 2 1.1 1.0 1.2 2.0 2.3 42.4 6179
3x120/70 2 1.2 1.1 1.2 2.0 2.5 48.0 8195
3x150/70 2 1.4 1.1 1.4 2.5 2.7 52.0 10304
3x185/95 2 1.6 1.1 1.4 2.5 2.8 57.2 13172
3x240/120 2 1.7 1.2 1.6 2.5 3.1 64.0 16711
3x300/150 2 1.8 1.4 1.6 2.5 3.2 69.8 21094
3x400/185 2 2.0 1.6 1.6 3.2 3.6 78.6 27130
4芯
4x1.5 2 0.7 1.0 0.8 1.8 14.0 389
4x2.5 2 0.7 1.0 0.8 1.8 14.9 462
4x4.0 2 0.7 1.0 1.25 1.8 17.0 711
4x6.0 2 0.7 1.0 1.25 1.8 18.2 845
4x10 2 0.7 1.0 1.25 1.8 20.2 1093
4x16 2 0.7 1.0 1.6 1.8 23.0 1542
4x25 2 0.9 1.0 1.6 1.8 26.7 2092
4x35 2 0.9 1.0 1.6 1.9 29.5 2671
4x50 2 1.0 1.0 2.0 2.1 34.2 3759
4x70 2 1.1 1.2 2.0 2.2 38.8 4850
4x95 2 1.1 1.2 2.0 2.3 42.9 6147
4x120 2 1.2 1.4 2.5 2.5 48.6 8006
4x150 2 1.4 1.4 2.5 2.7 53.2 9591
4x185 2 1.6 1.4 2.5 2.8 58.1 11403
4x240 2 1.7 1.6 2.5 3.1 64.8 14349
4x300 2 1.8 1.6 2.5 3.2 70.4 17189
4x400 2 2.0 1.8 3.2 3.6 81.3 23416
5芯
5x1.5 2 0.7 1.0 0.8 1.8 14.8 434
5x2.5 2 0.7 1.0 0.8 1.8 15.8 522
5x4.0 2 0.7 1.0 0.8 1.8 17.2 650
5x6.0 2 0.7 1.0 1.25 1.8 19.4 947
5x10 2 0.7 1.0 1.25 1.8 21.6 1244
5x16 2 0.7 1.0 1.6 1.8 24.7 1793
5x25 2 0.9 1.0 1.6 1.9 29.0 2473
5x35 2 0.9 1.0 1.6 2.0 32.2 3179
注:其它导体尺寸和芯数配置可根据要求提供。

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量(Amp) 根据 BS7671:2008表 4E4A

导体截面积 参考方法C（直接用夹子夹住） 参考方法E（在一个有孔径的电缆匣中，垂直或者水平） 参考方法 D (在建筑物内或周围直接接地或在管道接地)
两芯电缆*, 单相交流或者直流电电缆 3芯或者4芯电缆三相交流电 2芯电缆*，单相交流或者直流电 3芯或者4芯电缆三相交流电 2芯电缆单相交流或者直流电 3芯或者4芯电缆*, 三相交流电
1 2 3 4 5 6 7
mm2 A A A A A A
1.5 27 23 29 25 25 21
2.5 36 31 39 33 33 28
4.0 49 42 52 44 43 36
6.0 62 53 66 56 53 44
10 85 73 90 78 71 58
16 110 94 115 99 91 75
25 146 124 152 131 116 96
35 180 154 188 162 139 115
50 219 187 228 197 164 135
70 279 238 291 251 203 167
95 338 289 354 304 239 197
120 392 335 410 353 271 223
150 451 386 472 406 306 251
185 515 441 539 463 343 281
240 607 520 636 546 395 324
300 698 599 732 628 446 365
400 787 673 847 728 - -

电压降（A/m） 根据 BS 7671: 2008 表 4E4B

导体截面积 2芯电缆单相直流电 2芯电缆单相交流电 3芯或4芯电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4.0 12 12 10
6.0 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37
150 0.31 0.32 0.145 0.35 0.38 0.125 0.30
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.200 0.140 0.24 0.175 0.125 0.21
300 0.155 0.160 0.140 0.21 0.140 0.120 0.185
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165

注:*电缆间距大于一根电缆直径，电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
