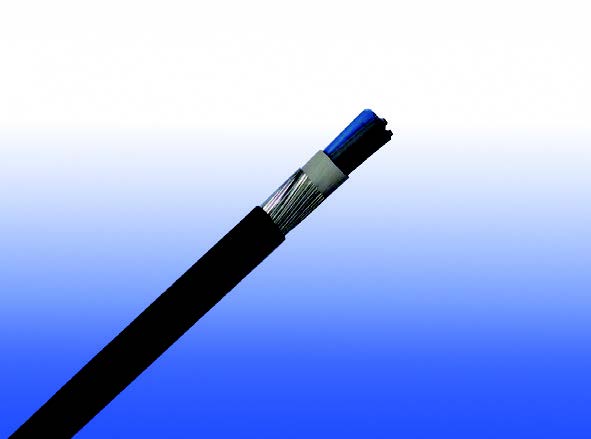

600/1000V BS 6346标准PVC绝缘PVC护套铠装防火阻燃电力电缆 (2-5芯)

FFGD400 1VV-R (CU/PVC/PVC 600/1000V Class 2)

应用

600/1000V BS 6346标准PVC绝缘 PVC护套铠装防火阻燃电力电缆 (2-5芯)适用于工业地区、建筑物及类似用途的固定装置。

标准

设计符合BS 6346

防火性能

阻燃性(单根垂直线缆测试) BS EN 50265-2-1

额定电压

600/1000V

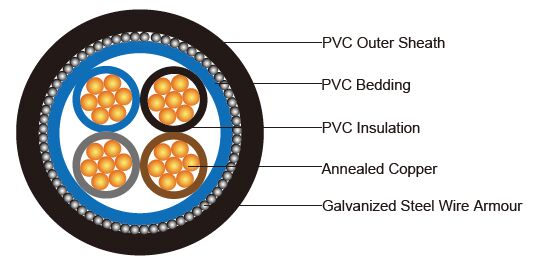

结构

600/1000V BS 6346标准PVC绝缘PVC护套铠装防火阻燃电力电缆 (2-5芯) 600/1000V BS 6346标准PVC绝缘PVC护套铠装防火阻燃电力电缆 (2-5芯)
导体 退火铜导线,多股绞合符合BS 6360 class 2.
绝缘 符合 BS 7655-3.1 PVC TI 1.
内衬: 挤塑PVC或套管内衬层由两个或两个以上的PVC胶带或其他合成磁带 (电缆有一个名义上的导体面积16毫米2,上图)。
铠装 镀锌钢丝铠装.
外护套 符合 BS 7655-4.1 PVC TM 1 .
外护套可选 可提供抗紫外线、耐碳氢化合物、耐油、防鼠、防白蚁等性能。符合防火性能标准(iec60332 -1、iec60332 -3、UL 1581、UL 1666等)取决于PVC化合物的氧指数和整体电缆设计。 LSPVC也可根据客户要求提供。

色码

绝缘颜色 两芯:棕色、蓝色
三芯:棕色,黑色,灰色
四芯:蓝色,棕色,黑色,灰色
五芯:绿色和黄色,蓝色,棕色,黑色,灰色
护套颜色 黑色(如需其他颜色)

物理性能和热性能

运转最高温度范围 (PVC): 70°C
最大短路温度(5秒): 160°C
最小弯曲半径:
  圆形铜导体 6 x OD
  异型铜导体 8 x OD

结构参数

导体 FGD400 1VVMV-R
芯数x 截面积 导体类型 标称绝缘厚度 标称内衬厚度 标称铠装线直径 标称护套厚度 大约外径 大约重量
挤出内衬 套管内衬
No.xmm²   mm mm mm mm mm mm kg/km
2芯
2x1.5a 2 0.6 0.8 0.9 1.4 12.3 - 278
2x2.5a 2 0.7 0.8 0.9 1.4 13.6 - 355
2x4.0a 2 0.8 0.8 0.9 1.4 15.1 - 437
2x6.0a 2 0.8 0.8 0.9 1.5 16.5 - 524
2x10a 2 1.0 0.8 1.25 1.6 20.1 - 835
2x16a 2 1.0 0.8 1.25 1.6 21.9 21.9 1045
2x25b 2 1.2 1.0 1.6 1.7 23.0 22.6 1535
2x25a 2 1.2 1.0 1.6 1.7 26.7 26.3 1608
2x35b 2 1.2 1.0 1.6 1.8 24.8 24.4 1839
2x35a 2 1.2 1.0 1.6 1.8 29.2 28.8 1941
2x50b 2 1.4 1.0 1.6 1.9 27.8 27.4 1364
2x70b 2 1.4 1.0 1.6 1.9 30.4 30.0 2328
2x95b 2 1.6 1.2 2.0 2.1 35.5 34.7 3759
2x120b 2 1.6 1.2 2.0 2.2 38.0 37.2 3217
2x150b 2 1.8 1.2 2.0 2.3 41.3 40.5 3732
2x185b 2 2.0 1.4 2.5 2.4 46.4 45.2 6669
2x240b 2 2.2 1.4 2.5 2.5 51.2 50.0 6432
2x300b 2 2.4 1.6 2.5 2.7 56.4 54.8 7680
2x400b 2 2.6 1.6 2.5 2.9 61.9 60.3 12535
3芯
3x1.5a 2 0.6 0.8 0.9 1.4 12.8 - 311
3x2.5a 2 0.7 0.8 0.9 1.4 14.1 - 405
3x4.0a 2 0.8 0.8 0.9 1.4 15.8 - 510
3x6.0a 2 0.8 0.8 1.25 1.5 18.0 - 727
3x10a 2 1.0 0.8 1.25 1.6 21.2 - 998
3x16a 2 1.0 0.8 1.25 1.6 23.1 23.1 1291
3x25b 2 1.2 1.0 1.6 1.7 25.0 24.6 1879
3x25a 2 1.2 1.0 1.6 1.7 28.2 27.8 1989
3x35b 2 1.2 1.0 1.6 1.8 27.1 26.7 2286
3x35a 2 1.2 1.0 1.6 1.8 30.8 30.4 2439
3x50b 2 1.4 1.0 1.6 1.9 30.5 30.1 1638
3x70b 2 1.4 1.2 2.0 2.0 35.0 34.2 3272
3x95b 2 1.6 1.2 2.0 2.1 39.3 38.5 4789
3x120b 2 1.6 1.2 2.0 2.2 42.2 41.4 4068
3x150b 2 1.8 1.4 2.5 2.4 47.5 46.3 5231
3x185b 2 2.0 1.4 2.5 2.5 51.9 50.7 8660
3x240b 2 2.2 1.6 2.5 2.6 57.8 56.2 8395
3x300b 2 2.4 1.6 2.5 2.8 63.2 61.6 10006
3x400b 2 2.6 1.6 2.5 3.0 69.6 68.0 16856
4芯
4x1.5a 2 0.6 0.8 0.9 1.4 13.5 - 353
4x2.5a 2 0.7 0.8 0.9 1.4 15.0 - 466
4x4.0a 2 0.8 0.8 1.25 1.5 17.8 - 708
4x6.0a 2 0.8 0.8 1.25 1.5 19.2 - 850
4x10a 2 1.0 0.8 1.25 1.6 22.8 - 1186
4x16a 2 1.0 1.0 1.6 1.7 26.3 25.9 1751
4x25b 2 1.2 1.0 1.6 1.8 27.8 27.4 2254
4x25a 2 1.2 1.0 1.6 1.8 30.7 30.3 2401
4x35b 2 1.2 1.0 1.6 1.9 30.3 29.9 2769
4x35a 2 1.2 1.0 1.6 1.9 33.7 33.3 2972
4x50b 2 1.4 1.2 2.0 2.0 35.4 34.6 2198
4x70b 2 1.4 1.2 2.0 2.1 39.2 38.4 3961
4x95b 2 1.6 1.2 2.0 2.2 44.3 43.5 5891
4x120b 2 1.6 1.4 2.5 2.4 49.3 48.1 5437
4x150b 2 1.8 1.4 2.5 2.5 53.6 52.4 6357
4x185b 2 2.0 1.6 2.5 2.6 59.0 57.4 10827
4x240b 2 2.2 1.6 2.5 2.8 65.7 64.1 10363
4x300b 2 2.4 1.6 2.5 3.0 72.0 70.4 12420
4x400b 2 2.6 1.8 3.15 3.3 81.3 79.3 22477
5芯
5x1.5a 2 0.6 0.8 0.9 1.4 14.3 - 396
5x2.5a 2 0.7 0.8 0.9 1.5 16.3 - 538
5x4.0a 2 0.8 0.8 1.25 1.5 19.0 - 807
5x6.0a 2 0.8 0.8 1.25 1.6 20.9 - 987
5x10a 2 1.0 1.0 1.6 1.7 25.8 - 1581
5x16a 2 1.0 1.0 1.6 1.7 28.4 28.0 2039
5x25a 2 1.2 1.0 1.6 1.9 33.5 33.1 2840
5x35a 2 1.2 1.0 1.6 1.9 36.6 36.2 3518
5x50a 2 1.4 1.2 2.0 2.1 43.0 42.2 4881
5x70a 2 1.4 1.2 2.0 2.2 48.1 47.3 6325
a 圆形或压实圆形绞合导体(第2类)
b 异形绞合导体(第2类)

电气性能

导体工作温度 70°C
环境温度 30°C

载流容量(Amp) 根据 BS 7671: 2008 表4D4A

导体截面积 参考方法C(直接用夹子夹住) 参考方法E(在一个有孔径的电缆匣中,垂直或者水平) 参考方法 D (通风管道或者埋于地下或建筑物周围)
一个2芯电 缆单相交 流电或者 直流电 一个3芯电缆或者一个4芯电缆三相交流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交流电
1 2 3 4 5 6 7
mm2 A A A A A A
1.5 21 18 22 19 22 18
2.5 28 25 31 26 29 24
4.0 38 33 41 35 37 30
6.0 49 42 53 45 46 38
10 67 58 72 62 60 50
16 89 77 97 83 78 64
25 118 102 128 110 99 82
35 145 125 157 135 119 98
50 175 151 190 163 140 116
70 222 192 241 207 173 143
95 269 231 291 251 204 169
120 310 267 336 290 231 192
150 356 306 386 332 261 217
185 405 348 439 378 292 243
240 476 409 516 445 336 280
300 547 469 592 510 379 316
400 621 540 683 590 - -

电压降(A/m) 根据 BS 7671: 2008 表 4D4B

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根电缆三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 29 29 25
2.5 18 18 15
4.0 11 11 9.5
6.0 7.3 7.3 6.4
10 4.4 4.4 3.8
16 2.8 2.8 2.4
    r x z r x z
25 1.75 1.75 0.170 1.75 1.50 0.145 1.50
35 1.25 1.25 0.165 1.25 1.10 0.145 1.10
50 0.93 0.93 0.165 0.94 0.80 0.140 0.81
70 0.63 0.63 0.160 0.65 0.55 0.140 0.57
95 0.46 0.47 0.155 0.50 0.41 0.135 0.43
120 0.36 0.38 0.155 0.41 0.33 0.135 0.35
150 0.29 0.30 0.155 0.34 0.26 0.130 0.29
185 0.23 0.25 0.150 0.29 0.21 0.130 0.25
240 0.180 0.190 0.150 0.24 0.165 0.130 0.21
300 0.145 0.155 0.145 0.21 0.135 0.130 0.185
400 0.105 0.115 0.145 0.185 0.100 0.125 0.160

注:*电缆间距大于一根电缆直径,电压降大。
r =工作温度下导体电阻
x =电抗
z =阻抗
