CPR认证CAT6A低烟无卤阻燃数据电缆

FTX-CAT6AU/FTP4P23LH

FTX-CAT6AF/FTP4P23LH

FTX-CAT6AS/FTP4P23LH

应用

CPR认证Cat6A电缆是一种用于千兆以太网及其他网络协议的电缆标准，适用于 10BaseT、100BaseTx 和 1000BaseT（千兆以太网）应用。LSZH护套可以减少有毒烟雾和烟雾排放。

标准

ISO/IEC 11801、 EN 50173、 ANSI/TIA/EIA 568

防火性能

阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2
CPR等级	B2ca,Cca

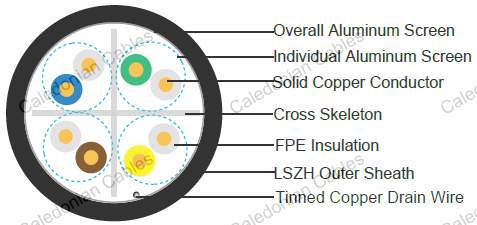

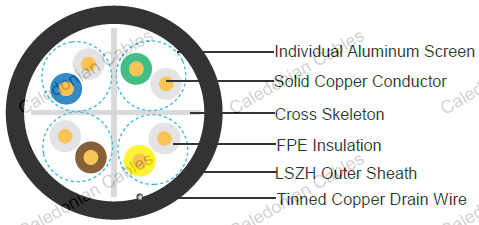

电缆结构

导线：23AWG裸铜。

保温材料：FPE。

双线：两根彩色绝缘导线绞合成一对。

独立屏风：铝/聚酯胶带，配有镀锡铜排水线。

包裹胶带：阻燃胶带和防水胶带。

外套：根据BS 7655-6.1，采用热塑性LSZH复合材料LTS3型（可提供符合BS 7655-2.6的热固性LSZH复合材料，型号为SW2-SW4）。

外套选项：可作为选项提供抗紫外线、耐碳氢化合物、耐油、防啮齿动物和防白蚁性能。

Cat6 F/FTP：这些电缆采用铝/聚酯胶带和排水线的集体屏蔽。

Cat6 SF/FTP：这些电缆采用铝/聚酯胶带双层集体屏蔽，配有排水线和铜线编织。

物理性能和热性能

温度范围：-20°C - +70°C

安装过程中最小弯曲半径（移动状态）：8× 总直径

工作期间最小弯曲半径（固定状态）：4 × 总直径

电气性能

AWG		23
标称导体直径	mm	0.56/0.57/0.58
最大直流阻抗@20°C	Ω/100m	7.5
最大直流不平衡阻抗	%	3
最大直交互电容	pF/m	5.8
最大不平衡电容	pF/100m	30
特性阻抗@1-100MHz	Ω	100±20
最大传播延时差异	ns/100m	18

传输特性

FREQ	最大衰减	最小近端串扰	最小近端串扰功率和	最小远端串扰	最小等效远端串扰功率和	最小回波损耗
MHz	dB/100m	dB	dB	dB/100m	dB/100m	dB
0.772	1.8	76.0	74.0	70.0	67.0	—
1	2.0	74.3	72.3	67.8	64.8	20.0
4	3.8	65.3	63.3	55.7	52.7	23.0
8	5.3	60.8	58.8	49.7	46.7	24.5
10	6.0	59.3	57.3	47.8	44.8	25.0
16	7.6	56.3	54.3	43.7	40.7	25.0
20	8.5	54.8	52.8	41.7	38.7	25.0
25	9.5	53.3	51.3	39.8	36.8	24.3
31.25	10.7	51.9	49.9	37.9	34.9	23.6
62.5	15.4	47.4	45.4	31.8	28.8	21.5
100	19.8	44.3	42.3	27.8	24.8	20.1
155	25.2	41.5	39.5	23.9	20.9	18.8
200	29.0	39.8	37.8	21.7	18.7	18.0
250	32.8	38.3	36.3	19.8	16.8	17.3

结构参数

电缆型号	导体直径	绝缘直接	对数	屏蔽	大约总直径
	mm	mm			mm
FTX-CAT6AU/FTP4P23LH	0.56/0.57	1.32	4	Individual Aluminum Tape Screen	7.6
FTX-CAT6AF/FTP4P23LH	0.57/0.58	1.32	4	Individual Aluminum Tape Screen & Overall Aluminum Tape Screen	7.9
FTX-CAT6AS/FTP4P23LH	0.57/0.58	1.32	4	Individual Aluminum Tape Screen& Copper Wire Braid	8.2
