CPR认证 CAT6A GSWB铠装低烟无卤阻燃数据电缆
FTX-CAT6AS/FTP4P23LH GSWB
应用
Cat6A电缆是一种用于千兆以太网和其他网络协议的电缆标准，适用于10BaseT、100BaseTx和1000BaseT（千兆以太网）应用。镀锌钢丝编织铠装提供了卓越的保护。LSZH护套可减少有毒烟雾和气体排放。
标准
ISO/IEC 11801、 EN 50173、 ANSI/TIA/EIA 568
防火性能
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1-2; EN 60332-1-2 |
| 降低火蔓延（垂直安装的成束电缆测试） |
IEC 60332-3-24; EN 60332-3-24 |
| 无卤 |
IEC 60754-1; EN 50267-2-1 |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
| 最小烟雾释放 |
IEC 61034-2; EN 61034-2 |
| CPR等级 |
B2ca,Cca |

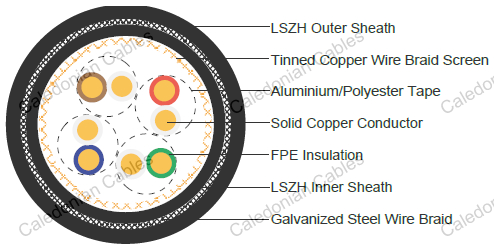

电缆结构
导线：23AWG实心裸铜。
绝缘：FPE。
成对线：两条带颜色的绝缘导线拧在一起形成一对。
内护套：黑色热塑性低烟无卤阻燃化合物。
防护层：镀锌钢丝编织，覆盖率85%。
外护套：根据BS 7655-6.1标准，采用热塑性低烟无卤(LSZH)复合材料LTS3类型。也可提供根据BS 7655-2.6标准的热固性低烟无卤(LSZH)复合材料SW2-SW4类型。
外护套选项：可提供抗紫外线、抗碳氢化合物、抗油、防鼠及防白蚁功能作为可选配置。
物理性能和热性能
温度范围 : -20°C - +70°C
安装时（移动状态）的最小弯曲半径 : 15 × OD
运行时（固定状态）的最小弯曲半径 : 8 × OD
电气性能
| AWG |
|
23 |
| 标称导体直径 |
mm |
0.56/0.57/0.58 |
| 最大直流阻抗@20°C |
Ω/100m |
7.5 |
| 最大直流不平衡阻抗 |
% |
3 |
| 最大直交互电容 |
pF/m |
5.8 |
| 最大不平衡电容 |
pF/100m |
30 |
| 特性阻抗@1-100MHz |
Ω |
100±20 |
| 最大传播延时差异 |
ns/100m |
18 |
传输特性
| FREQ |
最大衰减 |
最小近端串扰 |
最小近端串扰功率和 |
最小远端串扰 |
最小等效远端串扰功率和 |
最小回波损耗 |
| MHz |
dB/100m |
dB |
dB |
dB/100m |
dB/100m |
dB |
| 0.772 |
1.8 |
76.0 |
74.0 |
70.0 |
67.0 |
— |
| 1 |
2.0 |
74.3 |
72.3 |
67.8 |
64.8 |
20.0 |
| 4 |
3.8 |
65.3 |
63.3 |
55.7 |
52.7 |
23.0 |
| 8 |
5.3 |
60.8 |
58.8 |
49.7 |
46.7 |
24.5 |
| 10 |
6.0 |
59.3 |
57.3 |
47.8 |
44.8 |
25.0 |
| 16 |
7.6 |
56.3 |
54.3 |
43.7 |
40.7 |
25.0 |
| 20 |
8.5 |
54.8 |
52.8 |
41.7 |
38.7 |
25.0 |
| 25 |
9.5 |
53.3 |
51.3 |
39.8 |
36.8 |
24.3 |
| 31.25 |
10.7 |
51.9 |
49.9 |
37.9 |
34.9 |
23.6 |
| 62.5 |
15.4 |
47.4 |
45.4 |
31.8 |
28.8 |
21.5 |
| 100 |
19.8 |
44.3 |
42.3 |
27.8 |
24.8 |
20.1 |
| 155 |
25.2 |
41.5 |
39.5 |
23.9 |
20.9 |
18.8 |
| 200 |
29.0 |
39.8 |
37.8 |
21.7 |
18.7 |
18.0 |
| 250 |
32.8 |
38.3 |
36.3 |
19.8 |
16.8 |
17.3 |
结构参数
| 电缆型号 |
导体直径 |
大约总直径 |
标称重量 |
| |
mm |
mm |
kg/km |
| FTX-CAT6AS/FTP4P23LH GSWB |
4×2×0.57/0.58 |
14.0±1.5 |
200 |
| 电缆型号 |
导体直径 |
大约总直径 |
标称重量 |
| |
mm |
mm |
kg/km |
| FTX-CAT6AS/FTP4P23LH GSWB |
4×2×0.57/0.58 |
14.0±1.5 |
200 |
注：上述参数为电缆标准规定的额定值。实际值可能因材料和制造工艺的不同而有所差异。如需精确规格或定制要求，请联系我们获取更多信息。
