RS485低烟无卤阻燃铠装数据电缆
RE-02Y(St)HGSWBH
应用
这些电缆专为RS485数据连接设计。它结合了低电容绝缘和屏蔽技术，以实现高速、无干扰的数据传输。镀锌钢丝编织铠装提供了卓越的保护。LSZH护套可减少有毒烟雾和气体排放。标准
电缆设计符合 EIA/TIA 485标准防火性能
| 阻燃性（单根垂直线缆测试） | IEC 60332-1-2; EN 60332-1-2 |
| 降低火蔓延（垂直安装的成束电缆测试） | IEC 60332-3-24; EN 60332-3-24 |
| 无卤 | IEC 60754-1; EN 50267-2-1 |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2 |
| 最小烟雾释放 | IEC 61034-2; EN 61034-2 |
| CPR等级 | B2ca,Cca |

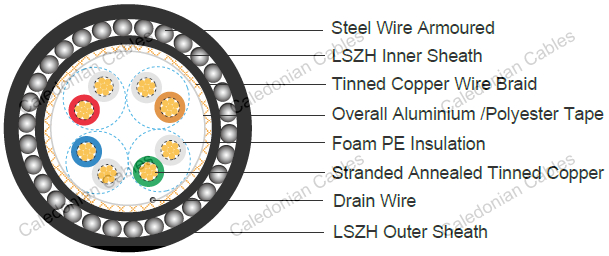

电缆结构
导体：退火镀锡软铜线。
绝缘：泡沫PE或泡沫表皮PE。
布线元件：绝缘芯线以不同的节距长度绞合，形成对线，以最大限度地减少串扰。
两对电缆有四根芯线以四线组形式铺设。
布线：成对的线缆以同心层的方式绞合在一起。
整体屏蔽层：铝/聚酯胶带，带镀锡铜排线。
编织：镀锡铜丝编织。
内护套：LSZH复合材料。黑色。
防护层：镀锌钢丝编织层，覆盖率达到85%。
外护套：根据BS 7655-6.1标准，采用热塑性低烟无卤阻燃化合物LTS3类型；（也可提供根据BS 7655-2.6标准的热固性低烟无卤阻燃化合物SW2-SW4类型）。
外护套选项：可提供抗紫外线、抗碳氢化合物、抗油、防鼠和防白蚁性能。
物理性能和热性能
运行时（固定状态）的温度范围 : -20°C - +70°C
安装时（移动状态）的温度范围 : -5°C - +60°C
最小弯曲半径 : 15 × OD
电气性能
| 介电测试 |
1000 V r.m.s. for 5’ (core-core) |
|---|---|
| 1000 V r.m.s. for 5’ (core-screen) | |
| 阻抗 | 120Ω |
| 电容 | 45 nF/km conductor to conductor |
| 90 nF/km conductor to shield |
结构参数
| 对数 | 导体尺寸 | 股数/标称直径 | 标称绝缘厚度 | 大约总直径 |
|---|---|---|---|---|
| No. | no./mm | mm | mm | |
| 1 | 18 | 7/0.4 | 0.56 | 11.5 |
| 2 | 18 | 7/0.4 | 0.56 | 14.5 |
| 4 | 18 | 7/0.4 | 0.56 | 17.5 |
| 1 | 20 | 7/0.32 | 0.56 | 11.0 |
| 2 | 20 | 7/0.32 | 0.56 | 13.5 |
| 4 | 20 | 7/0.32 | 0.56 | 15.0 |
| 1 | 22 | 7/0.254 | 0.56 | 10.5 |
| 2 | 22 | 7/0.254 | 0.56 | 12.5 |
| 4 | 22 | 7/0.254 | 0.56 | 14.5 |
| 1 | 24 | 7/0.2 | 0.56 | 10.0 |
| 2 | 24 | 7/0.2 | 0.56 | 12.0 |
| 4 | 24 | 7/0.2 | 0.56 | 14.0 |
