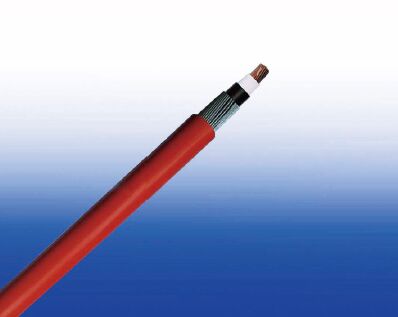

600/1000V BS 6724标准XLPE绝缘LSZH护套铠装防火阻燃电力电缆 (单芯)

FTX300 1RZ1MAZ1-R (CU/XLPE/LSZH/AWA/LSZH 600/1000V Class 2)

防火阻燃电缆应用

BS 6724标准防火阻燃电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。。该产品通过TUV认证。

防火电缆标准

设计符合 BS 6724

认证:
TUV 认证 (No.B 098200 0030 Rev.00)

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

600/1000V

防火电缆结构

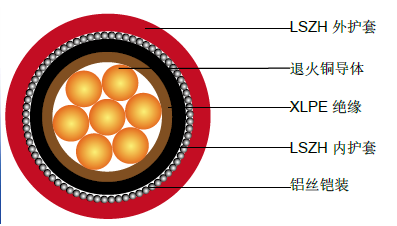

600/1000V XLPE绝缘LSZH护套电力电缆 BS 6724 600/1000V 交联聚乙烯绝缘,低烟无卤护套,铠装电力缆
导体 退火铜线,按BS EN 60228 2类绞合。
绝缘 GP8型XLPE符合BS 7655-1.3.GP6型HEP符合BS 7655-1.2 或交联型聚烯烃材料EI 5按照BS EN 50363-5 可提供选择。
Bedding: 挤出的聚合物材料层。
铠装 铝丝铠装。
外护套 聚合物材料LTS 1的挤出层符合 BS 7655-6.1。
外护套可选 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。

色码

绝缘颜色 棕色或蓝色;其他颜色可根据要求提供。
护套颜色 黑色;其他颜色可根据要求提供。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 6 × OD

防火电缆结构参数

导体 FTX300 1RZ1MAZ1-R
芯数× 截面积 导体类型 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称总外径 大约重量
No.×mm²   mm mm mm mm mm kg/km
1×50 2 1.0 0.8 0.9 1.5 17.5 688
1×70 2 1.1 0.8 1.25 1.5 20.2 941
1×95 2 1.1 0.8 1.25 1.6 22.3 1244
1×120 2 1.2 0.8 1.25 1.6 24.2 1524
1×150 2 1.4 1.0 1.6 1.7 27.4 1853
1×185 2 1.6 1.0 1.6 1.8 30.0 2292
1×240 2 1.7 1.0 1.6 1.8 32.8 2925
1×300 2 1.8 1.0 1.6 1.9 35.6 3612
1×400 2 2.0 1.2 2.0 2.0 40.5 4653
1×500 2 2.2 1.2 2.0 2.1 44.2 5779
1×630 2 2.4 1.2 2.0 2.2 48.8 7341
1×800 2 2.6 1.4 2.5 2.4 55.4 9364
1×1000 2 2.8 1.4 2.5 2.5 60.6 11644

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 table 4E3A

导体截面积 参考方法C(直接用夹子夹住) 参考方法 F
(在一个有孔径的电缆匣中,垂直或者水平)
 相邻  相邻  隔开一电缆的距离
2根电缆单相交流或者直流电电缆水平分开 3根或者4根电缆三相交流电电缆水平分开 2根电缆单相交流或者直流电电缆水平分开 3根或者4根电缆三相交流电电缆水平分开 3根或者4根电缆三相交流电电缆三相分开 2根电缆直流电 2根电缆, 单相交流电 3根或者4根电缆三相交流电
水平 垂直 水平 垂直 水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
50 237 220 253 232 222 284 270 282 266 288 266
70 303 277 322 293 285 356 349 357 337 358 331
95 367 333 389 352 346 446 426 436 412 425 393
120 425 383 449 405 402 519 497 504 477 485 449
150 488 437 516 462 463 600 575 566 539 549 510
185 557 496 587 524 529 688 660 643 614 618 574
240 656 579 689 612 625 815 782 749 714 715 666
300 755 662 792 700 720 943 906 842 805 810 755
400 853 717 899 767 815 1137 1094 929 889 848 797
500 962 791 1016 851 918 1314 1266 1032 989 923 871
630 1082 861 1146 935 1027 1528 1474 1139 1092 992 940
800 1170 904 1246 987 1119 1809 1744 1204 1155 1042 978
1000 1261 961 1345 1055 1214 2100 2026 1289 1238 1110 1041

电压降(A/M)根据BS 7671:2008 table 4E3B

导体截面积 2根电缆直流电 参考方法C&F (直接用线夹夹住,置于电缆槽中或暴露在空气中)
2根电缆, 单相交流电 3根或4根电缆,三相交流电
相邻 隔开* 三相相邻 水平相邻 水平隔开*
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
    r x z r x z r x z r x z r x z
50 0.98 0.99 0.21 1.00 0.98 0.29 1.00 0.86 0.180 0.87 0.84 0.25 0.88 0.84 0.33 0.90
70 0.67 0.68 0.20 0.71 0.69 0.29 0.75 0.59 0.170 0.62 0.60 0.25 0.65 0.62 0.32 0.70
95 0.49 0.51 0.195 0.55 0.53 0.28 0.60 0.44 0.170 0.47 0.46 0.24 0.52 0.49 0.31 0.58
120 0.39 0.41 0.190 0.45 0.43 0.27 0.51 0.35 0.165 0.39 0.38 0.34 0.44 0.41 0.30 0.51
150 0.31 0.33 0.185 0.38 0.36 0.27 0.45 0.29 0.160 0.33 0.31 0.23 0.39 0.34 0.39 0.45
185 0.25 0.27 0.185 0.33 0.30 0.26 0.40 0.23 0.160 0.28 0.26 0.23 0.34 0.29 0.29 0.41
240 0.195 0.21 0.180 0.28 0.24 0.26 0.35 0.180 0.155 0.24 0.21 0.22 0.30 0.24 0.28 0.37
300 0.155 0.17 0.175 0.25 0.195 0.25 0.32 0.145 0.150 0.21 0.170 0.22 0.28 0.20 0.27 0.34
400 0.115 0.145 0.170 0.22 0.180 0.24 0.30 0.125 0.150 0.195 0.160 0.21 0.27 0.20 0.27 0.33
500 0.093 0.125 0.170 0.21 0.165 0.24 0.29 0.105 0.145 0.180 0.145 0.20 0.25 0.190 0.24 0.31
630 0.073 0.105 0.165 0.195 0.150 0.23 0.27 0.092 0.145 0.170 0.135 0.195 0.24 0.175 0.23 0.29
800 0.056 0.090 0.160 0.190 0.145 0.23 0.27 0.086 0.140 0.165 0.130 0.180 0.23 0.175 0.195 0.26
1000 0.045 0.092 0.155 0.180 0.140 0.21 0.25 0.080 0.135 0.155 0.125 0.170 0.21 0.165 0.180 0.24

注:*电缆间距大于一根电缆直径将导致较大的电压降。
r =工作温度下导体电阻
x =电抗
z =阻抗
