LSZH 阻燃单对&总屏蔽铠装仪表电缆(多对)

RE-2X(St)HSWAH PiMF

LSZH 阻燃单对&总屏蔽铠装仪表电缆(多对)

应用

LSZH铠装阻燃系列线缆通常用于室内安装和潮湿的地方。通常应用于当机械损伤的风险增加。镀锌钢丝铠装提供了优秀的保护。通常用在工业过程制造工厂为通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器, LSZH护套可以减少有毒烟雾和烟气排放。此类电缆已通过 TUV 认证。

标准

设计符合 BS EN 50288-7 (旧标准 BS 5308)

认证:
TUV 证书(Z1 17 12 98200 014)

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300, 500V

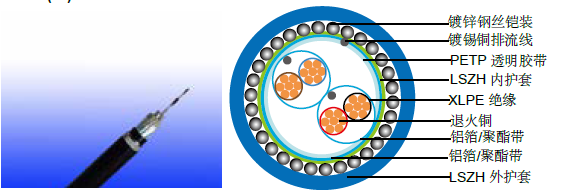

电缆结构

导体:普通或金属涂层铜线,实心,绞合或柔性符合IEC(EN) 60228 class 2和 class 5。
绝缘:挤出聚乙烯化合物符合EN 50290-2-29。LSZH、PE、PP化合物可作为选择。
对绞: 两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2) 或150mm (for 2.5mm2).
单对屏蔽: 含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
绕包带: PETP透明胶带。
总屏蔽:含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
内护套:热塑性LSZH化合物。
铠装:镀锌钢丝铠装。
外护套:热塑性LSZH化合物符合EN 50290-2-22。
外护套可选: 热塑性LSZH化合物可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。

色码

绝缘颜色:通过使用有色绝缘材料或通过挤压、印刷或喷涂有色表面获得的颜色和/或附加环标记和/或符号
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径:10 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最低绝缘电阻 (20°C) Mohm/km 1000
最大直交互电容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000
500V
导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最低绝缘电阻 (20°C) Mohm/km 1000
最大直交互电容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)HSWAH PiMF
芯数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称总外径 大约重量
mm2   mm mm mm mm mm kg/km
0.5mm2
2x2x0.5 2 0.4 1.0 0.9 1.4 13.2 353
3x2x0.5 2 0.4 1.0 0.9 1.4 13.6 390
4x2x0.5 2 0.4 1.1 0.9 1.5 14.9 458
5x2x0.5 2 0.4 1.1 0.9 1.5 15.8 511
8x2x0.5 2 0.4 1.1 0.9 1.5 17.7 639
10x2x0.5 2 0.4 1.2 0.9 1.6 20.3 784
12x2x0.5 2 0.4 1.2 0.9 1.6 20.8 843
16x2x0.5 2 0.4 1.3 1.25 1.7 23.6 1160
20x2x0.5 2 0.4 1.4 1.25 1.7 25.3 1325
24x2x0.5 2 0.4 1.5 1.25 1.8 28.4 1565
0.75mm2
2x2x0.75 2 0.4 1.0 0.9 1.4 13.8 387
3x2x0.75 2 0.4 1.1 0.9 1.5 14.7 450
4x2x0.75 2 0.4 1.1 0.9 1.5 15.6 509
5x2x0.75 2 0.4 1.2 0.9 1.5 16.8 583
8x2x0.75 2 0.4 1.2 0.9 1.6 19.1 747
10x2x0.75 2 0.4 1.3 1.25 1.6 22.5 1040
12x2x0.75 2 0.4 1.3 1.25 1.6 23.2 1129
16x2x0.75 2 0.4 1.4 1.25 1.7 25.3 1338
20x2x0.75 2 0.4 1.5 1.25 1.8 27.3 1550
24x2x0.75 2 0.4 1.5 1.25 1.8 30.3 1793
1.0mm2
2x2x1.0 2 0.4 1.0 0.9 1.4 14.5 427
3x2x1.0 2 0.4 1.1 0.9 1.5 15.5 502
4x2x1.0 2 0.4 1.2 0.9 1.5 16.8 584
5x2x1.0 2 0.4 1.2 0.9 1.6 18.1 668
8x2x1.0 2 0.4 1.2 0.9 1.6 20.4 854
10x2x1.0 2 0.4 1.3 1.25 1.7 24.2 1197
12x2x1.0 2 0.4 1.4 1.25 1.7 25.0 1310
16x2x1.0 2 0.4 1.5 1.25 1.8 27.5 1578
20x2x1.0 2 0.4 1.5 1.25 1.8 29.3 1796
24x2x1.0 2 0.4 1.6 1.25 1.9 32.9 2127
1.5mm2
2x2x1.5 2 0.5 1.1 0.9 1.5 16.6 534
3x2x1.5 2 0.5 1.2 0.9 1.6 17.7 630
4x2x1.5 2 0.5 1.2 0.9 1.6 19.0 723
5x2x1.5 2 0.5 1.3 1.25 1.6 21.2 961
8x2x1.5 2 0.5 1.3 1.25 1.7 24.2 1243
10x2x1.5 2 0.5 1.4 1.25 1.8 27.9 1522
12x2x1.5 2 0.5 1.5 1.25 1.8 28.9 1672
16x2x1.5 2 0.5 1.6 1.25 1.9 32.5 2224
20x2x1.5 2 0.5 1.7 1.25 2.0 35.1 2578
24x2x1.5 2 0.5 1.8 1.25 2.0 39.3 3021
500V
导体 RE-2X(St)HSWAH
芯数 X 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称铠装线直径 标称外护套厚度 标称总外径 大约重量
mm2   mm mm mm mm mm kg/km
0.5mm2
2x2x0.5 2 0.6 1.0 0.9 1.4 14.6 409
3x2x0.5 2 0.6 1.1 0.9 1.5 15.6 473
4x2x0.5 2 0.6 1.1 0.9 1.5 16.6 533
5x2x0.5 2 0.6 1.2 0.9 1.6 18.1 620
8x2x0.5 2 0.6 1.2 0.9 1.6 20.4 776
10x2x0.5 2 0.6 1.3 0.9 1.7 23.6 954
12x2x0.5 2 0.6 1.4 0.9 1.7 24.4 1042
16x2x0.5 2 0.6 1.5 1.25 1.8 27.6 1422
20x2x0.5 2 0.6 1.5 1.25 1.8 29.4 1600
24x2x0.5 2 0.6 1.6 1.25 1.9 33.7 2099
0.75mm2
2x2x0.75 2 0.6 1.1 0.9 1.5 15.6 463
3x2x0.75 2 0.6 1.1 0.9 1.5 16.3 516
4x2x0.75 2 0.6 1.2 0.9 1.6 17.8 607
5x2x0.75 2 0.6 1.2 0.9 1.6 19.0 681
8x2x0.75 2 0.6 1.3 0.9 1.6 21.7 879
10x2x0.75 2 0.6 1.4 1.25 1.7 25.7 1237
12x2x0.75 2 0.6 1.4 1.25 1.7 26.4 1326
16x2x0.75 2 0.6 1.5 1.25 1.8 29.1 1588
20x2x0.75 2 0.6 1.6 1.25 1.9 32.1 2033
24x2x0.75 2 0.6 1.7 1.25 2.0 36.1 2394
1.0mm2
2x2x1.0 2 0.6 1.1 0.9 1.5 16.4 505
3x2x1.0 2 0.6 1.2 0.9 1.5 17.3 581
4x2x1.0 2 0.6 1.2 0.9 1.6 18.7 672
5x2x1.0 2 0.6 1.3 0.9 1.6 20.2 773
8x2x1.0 2 0.6 1.3 0.9 1.7 23.1 1002
10x2x1.0 2 0.6 1.4 1.25 1.7 27.2 1386
12x2x1.0 2 0.6 1.5 1.25 1.8 28.3 1531
16x2x1.0 2 0.6 1.6 1.25 1.9 32.0 2035
20x2x1.0 2 0.6 1.7 1.25 1.9 34.2 2326
24x2x1.0 2 0.6 1.8 1.25 2.0 38.5 2743
1.5mm2
2x2x1.5 2 0.6 1.1 0.9 1.5 17.3 563
3x2x1.5 2 0.6 1.2 0.9 1.6 18.5 665
4x2x1.5 2 0.6 1.3 0.9 1.6 20.0 778
5x2x1.5 2 0.6 1.3 1.25 1.7 22.4 1027
8x2x1.5 2 0.6 1.4 1.25 1.7 25.6 1333
10x2x1.5 2 0.6 1.5 1.25 1.8 29.6 1632
12x2x1.5 2 0.6 1.6 1.25 1.9 30.7 1809
16x2x1.5 2 0.6 1.7 1.25 2.0 34.6 2397
20x2x1.5 2 0.6 1.8 1.25 2.0 37.1 2754
24x2x1.5 2 0.6 1.9 1.25 2.1 41.8 3251
2.5mm2
2x2x2.5 2 0.7 1.2 0.9 1.6 19.9 718
3x2x2.5 2 0.7 1.3 0.9 1.0 21.1 843
4x2x2.5 2 0.7 1.4 0.9 1.7 23.1 1008
5x2x2.5 2 0.7 1.5 1.25 1.8 26.0 1341
8x2x2.5 2 0.7 1.6 1.25 1.8 29.9 1762
10x2x2.5 2 0.7 1.7 1.25 2.0 35.5 2400
12x2x2.5 2 0.7 1.8 1.25 2.0 36.6 2631
16x2x2.5 2 0.7 1.9 1.25 2.1 40.4 3176
20x2x2.5 2 0.7 2.1 1.25 2.2 43.8 3728
24x2x2.5 2 0.7 2.2 1.25 2.4 49.6 4433
