LSZH 阻燃单对&总屏蔽仪表电缆(多对)

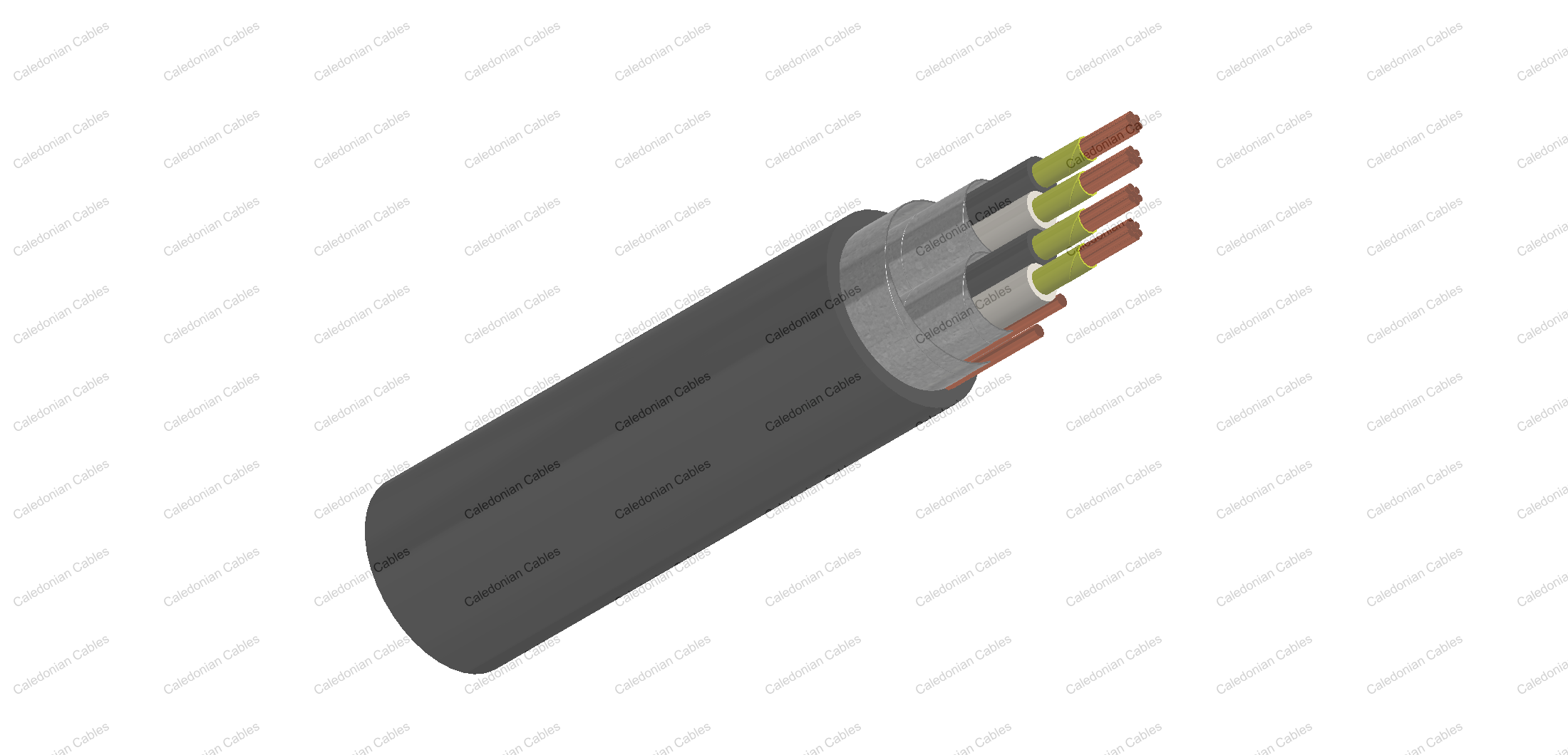

RE-2X(St)H PiMF

应用

LSZH阻燃无铠装系列线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。此类电缆已通过 TUV 认证。

标准

设计符合 BS EN 50288-7 (旧标准 BS 5308)

认证：
TUV 证书（Z1 17 12 98200 014）

防火性能

阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

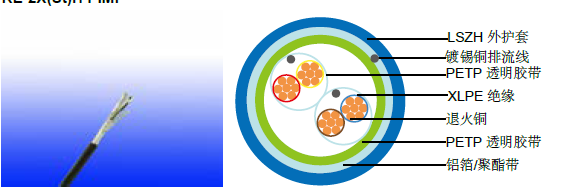

电缆结构

导体：普通或金属涂层铜线，实心，绞合或柔性符合IEC(EN) 60228 class 2和 class 5。
绝缘:挤压聚乙烯化合物符合EN 50290-2-29。LSZH、PE、PP化合物可作为选择。
对绞：两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2) 或150mm (for 2.5mm2)。
单对屏蔽：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
绕包带: PETP透明胶带。
总屏蔽：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。绕包带: PETP透明胶带。
总屏蔽：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。

色码

绝缘颜色:通过使用有色绝缘材料或通过挤压、印刷或喷涂有色表面获得的颜色和/或附加环标记和/或符号
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径:7.5 x OD

电气性能

300V

导体截面积		mm2	0.5	0.75	1.0	1.5
标称绝缘厚度		mm	0.4	0.4	0.4	0.5
最小绝缘厚度		mm	0.26	0.26	0.26	0.35
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1min	AC	V	≥1000
	DC	V	≥2000

500V

导体截面积		mm2	0.5	0.75	1.0	1.5	2.5
标称绝缘厚度		mm	0.6	0.6	0.6	0.6	0.7
最小绝缘厚度		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1min	AC	V	≥2000
	DC	V	≥3000

结构参数

300V

导体		RE-2X(St)H PiMF
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
2x2x0.5	2	0.4	1.0	8.6	94
3x2x0.5	2	0.4	1.0	9.0	117
4x2x0.5	2	0.4	1.1	10.1	150
5x2x0.5	2	0.4	1.1	11.0	177
8x2x0.5	2	0.4	1.1	12.9	253
10x2x0.5	2	0.4	1.2	15.3	319
12x2x0.5	2	0.4	1.2	15.8	364
16x2x0.5	2	0.4	1.3	17.7	471
20x2x0.5	2	0.4	1.4	19.4	577
24x2x0.5	2	0.4	1.5	22.3	698
0.75mm2
2x2x0.75	2	0.4	1.0	9.2	109
3x2x0.75	2	0.4	1.1	9.9	145
4x2x0.75	2	0.4	1.1	10.8	178
5x2x0.75	2	0.4	1.2	12.0	219
8x2x0.75	2	0.4	1.2	14.1	315
10x2x0.75	2	0.4	1.3	16.8	398
12x2x0.75	2	0.4	1.3	17.3	455
16x2x0.75	2	0.4	1.4	19.4	588
20x2x0.75	2	0.4	1.5	21.2	721
24x2x0.75	2	0.4	1.5	24.2	855
1.0mm2
2x2x1.0	2	0.4	1.0	9.9	130
3x2x1.0	2	0.4	1.1	10.7	175
4x2x1.0	2	0.4	1.2	12.0	224
5x2x1.0	2	0.4	1.2	13.1	267
8x2x1.0	2	0.4	1.2	15.4	387
10x2x1.0	2	0.4	1.3	18.3	489
12x2x1.0	2	0.4	1.4	19.1	573
16x2x1.0	2	0.4	1.5	21.4	742
20x2x1.0	2	0.4	1.5	23.2	896
24x2x1.0	2	0.4	1.6	26.6	1081
1.5mm2
2x2x1.5	2	0.5	1.1	11.8	177
3x2x1.5	2	0.5	1.2	12.7	238
4x2x1.5	2	0.5	1.2	14.0	296
5x2x1.5	2	0.5	1.3	15.5	364
8x2x1.5	2	0.5	1.3	18.3	532
10x2x1.5	2	0.5	1.4	21.8	670
12x2x1.5	2	0.5	1.5	22.8	787
16x2x1.5	2	0.5	1.6	25.5	1020
20x2x1.5	2	0.5	1.7	27.9	1251
24x2x1.5	2	0.5	1.8	32.1	1507

500V

导体		RE-2X(St)H PiMF
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
2x2x0.5	2	0.6	1.0	10.0	110
3x2x0.5	2	0.6	1.1	10.8	145
4x2x0.5	2	0.6	1.1	11.8	177
5x2x0.5	2	0.6	1.2	13.1	217
8x2x0.5	2	0.6	1.2	15.4	308
10x2x0.5	2	0.6	1.3	18.4	389
12x2x0.5	2	0.6	1.4	19.2	454
16x2x0.5	2	0.6	1.5	21.5	583
20x2x0.5	2	0.6	1.5	23.3	697
24x2x0.5	2	0.6	1.6	26.7	842
0.75mm2
2x2x0.75	2	0.6	1.1	10.8	133
3x2x0.75	2	0.6	1.1	11.5	168
4x2x0.75	2	0.6	1.2	12.8	214
5x2x0.75	2	0.6	1.2	14.0	254
8x2x0.75	2	0.6	1.3	16.7	375
10x2x0.75	2	0.6	1.4	19.8	473
12x2x0.75	2	0.6	1.4	20.5	539
16x2x0.75	2	0.6	1.5	23.0	694
20x2x0.75	2	0.6	1.6	25.1	849
24x2x0.75	2	0.6	1.7	28.9	1024
1.0mm2
2x2x1.0	2	0.6	1.1	11.6	155
3x2x1.0	2	0.6	1.2	12.5	206
4x2x1.0	2	0.6	1.2	13.7	254
5x2x1.0	2	0.6	1.3	15.2	312
8x2x1.0	2	0.6	1.3	17.9	450
10x2x1.0	2	0.6	1.4	21.3	568
12x2x1.0	2	0.6	1.5	22.2	664
16x2x1.0	2	0.6	1.6	25.0	857
20x2x1.0	2	0.6	1.7	27.2	1048
24x2x1.0	2	0.6	1.8	31.3	1263
1.5mm2
2x2x1.5	2	0.6	1.1	12.5	187
3x2x1.5	2	0.6	1.2	13.5	251
4x2x1.5	2	0.6	1.3	15.0	321
5x2x1.5	2	0.6	1.3	16.5	384
8x2x1.5	2	0.6	1.4	19.7	573
10x2x1.5	2	0.6	1.5	23.5	721
12x2x1.5	2	0.6	1.6	24.4	845
16x2x1.5	2	0.6	1.7	27.4	1092
20x2x1.5	2	0.6	1.8	29.9	1337
24x2x1.5	2	0.6	1.9	34.4	1609
2.5mm2
2x2x2.5	2	0.7	1.2	14.9	263
3x2x2.5	2	0.7	1.3	16.1	357
4x2x2.5	2	0.7	1.4	17.9	457
5x2x2.5	2	0.7	1.5	19.9	562
8x2x2.5	2	0.7	1.6	23.8	840
10x2x2.5	2	0.7	1.7	28.3	1055
12x2x2.5	2	0.7	1.8	29.4	1235
16x2x2.5	2	0.7	1.9	33.0	1598
20x2x2.5	2	0.7	2.1	36.2	1980
24x2x2.5	2	0.7	2.2	41.6	2380
