300/500V BS EN 50525-3-41标准LSZH绝缘无护套电力电缆(单芯)

FTX100 05Z-U/K (CU/LSZH 300/500V Class 1/5)

BS Code: 2491B

HAR Code: H05Z-U/K

应用

BS EN 50525-3-41 300/500V LSZH绝缘无护套电力电缆 主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准符合 BS EN 50525-3-41(旧标准 BS 7211)

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300/500V

电缆结构

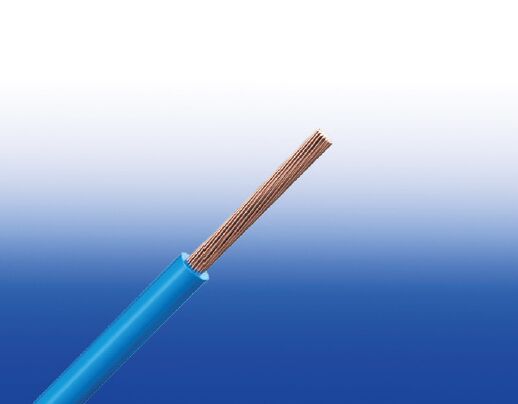

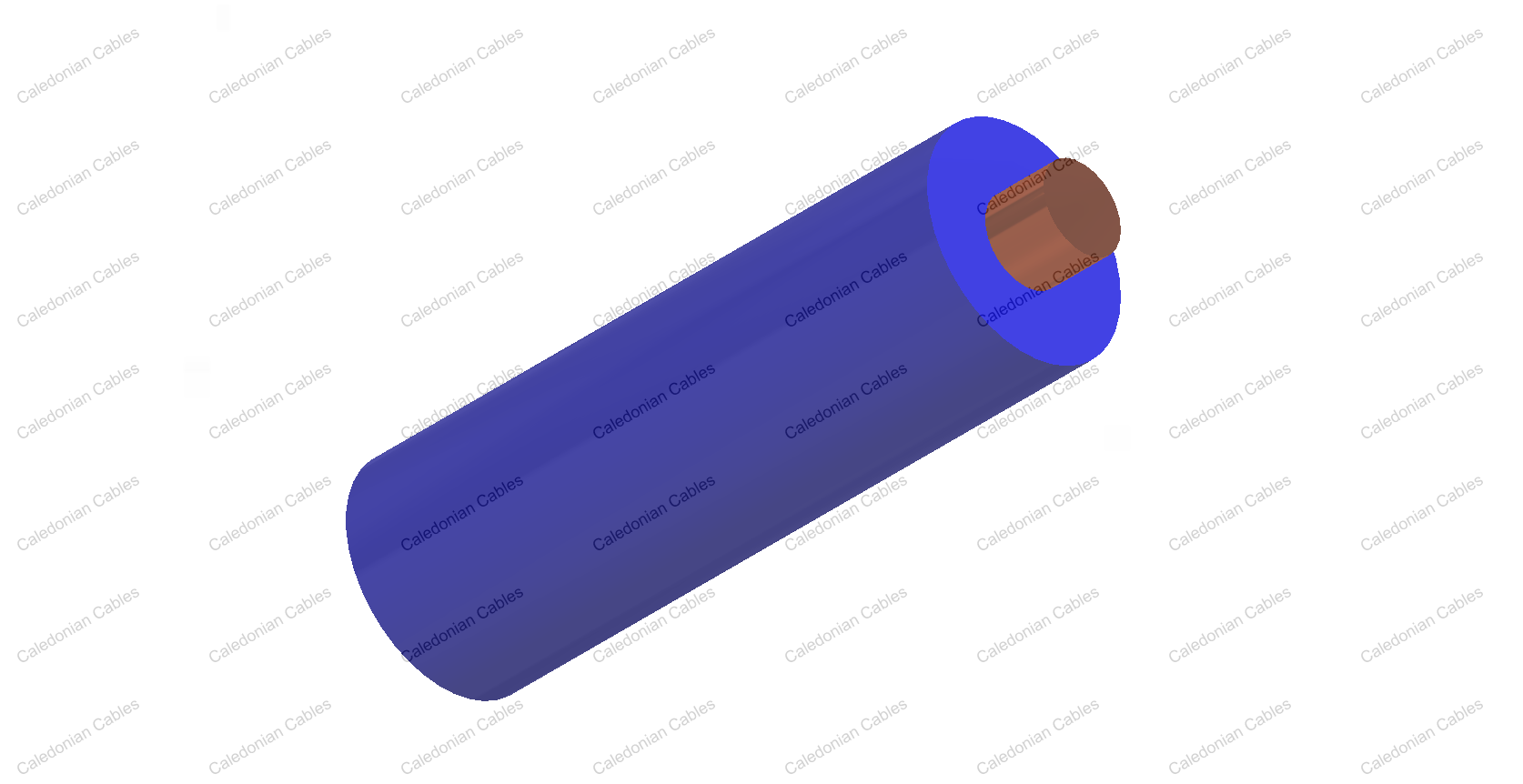

BS EN 50525-3-41 300/500V 低烟无卤绝缘电力缆 BS EN 50525-3-41 300/500V 低烟无卤绝缘电力缆
导体 符合标准bs en 60228,1 类/5 类铜导体。
绝缘 交联聚烯烃材料类型EI 5按照EN50363 -5。
绝缘可选 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能

色码

黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。 可以使用上述任意颜色的组合的双色。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 4 x OD

结构参数

导体 FTX100 05Z-U/K
芯数× 截面积 导体类型 标称绝缘厚度 最小外径 最大外径 大约重量
No.×mm2   mm mm mm kg/km
1×0.50 1 0.6 1.9 2.4 9.4
1×0.75 1 0.6 2.1 2.6 12.2
1×1.0 1 0.6 2.2 2.8 15.4
1×0.50 5 0.6 2.1 2.6 9.9
1×0.75 5 0.6 2.2 2.8 13.3
1×1.0 5 0.6 2.4 2.9 16.2

电气性能

导体工作温度 90°C
环境温度 30°C

载流能力(Amp)

导体截面积 单相交流电 三相交流电
mm2 A A
0.5 3 3
0.75 6 6
1.0 10 10
注意:这些值适用于大多数情况。在不寻常的情况下应寻求进一步的资料,例如:
(i)当涉及到较高的环境温度时,例如。超过30°C
(ii)使用较长的长度
(iii)通风受限的
(iv)用于其他目的的导线,为仪器的自我内部接线。

电压降(A/M)根据BS 7671:2008 table 4E1B

导体截面积 2根电缆直流电 2根电缆, 单相交流电 3根或4根电缆,三相交流电
参考方法A&B(附在线槽或导管上) 参考方法 C, F& G (直接用线夹夹住,置于电缆槽中或暴露在空气中 ) 参考方法A&B(附在线槽或导管上) 参考方法C, F&G
(直接用线夹夹住,置于电缆槽中或暴露在空气中)
电缆相邻分开 Cables 隔开* 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
0.5 101 101 101 101 87 87 87 87
0.75 68 68 68 68 59 59 59 59
1.0 50 50 50 50 44 44 44 44

注:*电缆间距大于一根电缆直径,电压降大。
