300/500V BS EN 50525-3-31标准LSZH绝缘无护套阻燃电力电缆(单芯)

FTX100 05Z1-U/R/K (CU/LSZH 300/500V Class 1/2/5)

HAR Code: H05Z1-U/R/K

阻燃电力缆应用

BS EN 50525-3-31 300/500V LSZH绝缘无护套阻燃防火电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。.

阻燃防火电力缆标准

标准符合 BS EN 50525-3-31

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300/500V

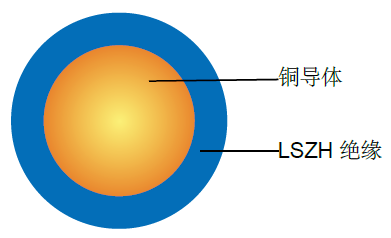

阻燃防火电力缆结构

FIRETOX LSZH 阻燃电力控制电缆 EN 50525-3-31标准阻燃防火电力缆
导体 符合标准bs en60228,1 类/2 类/5 类铜导体。
绝缘 EN 50363-7 TI 7型热塑性化合物。
绝缘可选 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能

色码

黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。 可以使用上述任意颜色的组合的双色。

物理性能和热性能

最大工作温度范围 70°C
最大短路温度(5s): 160°C
最小弯曲半径: 4 x OD

阻燃防火电缆结构参数

导体 FTX100 05Z1-U/R/K
芯数× 截面积 导体类型 标称绝缘厚度 最小外径 最大外径 大约重量
No.×mm2   mm mm mm kg/km
1×0.50 1 0.6 1.9 2.3 9.4
1×0.75 1 0.6 2.1 2.5 12.2
1×1.0 1 0.6 2.2 2.7 15.4
1×0.50 2 0.6 2.0 2.4 10.1
1×0.75 2 0.6 2.2 2.6 13.0
1×1.0 2 0.6 2.3 2.8 16.8
1×0.50 5 0.6 2.1 2.5 9.9
1×0.75 5 0.6 2.2 2.7 13.3
1×1.0 5 0.6 2.4 2.8 16.2

电气性能

导体工作温度 70°C
环境温度 30°C

载流能力(Amp)

导体截面积 单相交流电 三相交流电
mm2 A A
0.5 3 3
0.75 6 6
1.0 10 10
注意:这些值适用于大多数情况。在不寻常的情况下应寻求进一步的资料,例如:
(i)当涉及到较高的环境温度时,例如。超过30°C
(ii)使用较长的长度
(iii)通风受限的
(iv)用于其他目的的导线,为仪器的自我内部接线。

电压降(/Amp/M)

导体截面积 2根电缆直流电 2根电缆, 单相交流电 3根或4根电缆,三相交流电
参考方法A&B(附在线槽或导管上) 参考方法 C, F& G (直接用线夹夹住,置于电缆槽中或暴露在空气中 ) 参考方法A&B(附在线槽或导管上) 参考方法C, F&G
(直接用线夹夹住,置于电缆槽中或暴露在空气中)
电缆相邻分开 Cables 隔开* 电缆三相相邻分开 电缆水平相邻分开 电缆水平隔开
1 2 3 4 5 6 7 8 9
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
0.5 93 93 93 93 80 80 80 80
0.75 62 62 62 62 54 54 54 54
1.0 46 46 46 46 40 40 40 40

注:*电缆间距大于一根电缆直径,电压降大。
