600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (2-5芯 & 多芯)

FTX400 1RZ1MZ1-R (CU/XLPE/LSZH/SWA/LSZH 600/1000V Class 2)

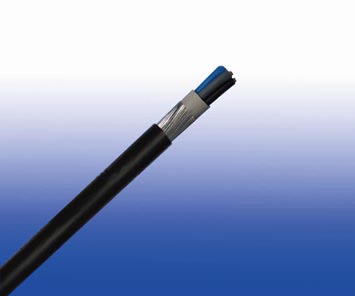

FIRETOX系列600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (2-5芯 & 多芯) 英标BS 6724标准600/1000V XLPE绝缘LSZH护套钢丝铠装多芯电力缆

应用

BS 6724标准600/1000V XLPE绝缘LSZH护套钢丝铠装多芯电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 BS 6724

防火标准

阻燃性（单根垂直线缆测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试） EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

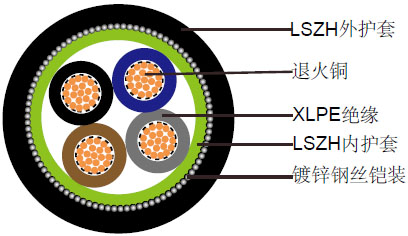

线缆结构

导体 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物。
内护套 LSZH 复合物
铠装 镀锌钢丝
外护套 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色，蓝色
3芯 黄绿线, 棕色，蓝色 棕色, 灰色, 黑色
4芯 黄绿线，棕色，灰色，黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线，棕色，灰色，黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围（固定状态下） 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 10 × 总外径

结构参数

芯数/截面积 股数/单丝直径 标称绝缘厚度 标称内垫厚度 标称钢丝铠装直径 标称护套厚度 大约总外径 大约重量
No./mm² No./mm mm mm mm mm mm kg/km
2 芯
2x1.5 7/0.53 0.6 0.8 0.9 1.4 12.1 320
2x2.5 7/0.67 0.7 0.8 0.9 1.4 13.6 365
2x4 7/0.85 0.7 0.8 0.9 1.4 14.7 440
2x6 7/1.04 0.7 0.8 0.9 1.4 15.9 470
2x10 7/1.35 0.7 0.8 0.9 1.5 18.0 800
2x16 7/1.70 0.7 0.8 1.25 1.5 20.4 900
2x25 7/2.14 0.9 0.8 1.25 1.6 24.1 1240
2x25* 7/2.14 0.9 0.8 1.25 1.6 20.4 1240
2x35 7/2.52 0.9 1 1.6 1.7 27.7 1710
2x35* 7/2.52 0.9 1 1.6 1.7 23.3 1710
2x50* 19/1.78 1.0 1 1.6 1.8 25.8 1800
2x70* 19/2.14 1.1 1 1.6 1.9 29.0 2320
2x95* 19/2.52 1.1 1.2 2.0 2.0 33.0 3150
2x120* 37/2.03 1.2 1.2 2.0 2.1 36.1 3880
2x150* 37/2.25 1.4 1.2 2.0 2.2 39.3 4820
2x185* 37/2.52 1.6 1.4 2.5 2.4 44.7 5920
2x240* 61/2.25 1.7 1.4 2.5 2.5 49.0 7300
2x300* 61/2.52 1.8 1.6 2.5 2.6 53.5 8770
2x400* 61/2.85 2 1.6 2.5 2.8 59.0 10905
* D-多股导体 (class 2)
3 芯
3x1.5 7/0.53 0.6 0.8 0.9 1.3 12.6 340
3x2.5 7/0.67 0.7 0.8 0.9 1.4 14.1 408
3x4 7/0.85 0.7 0.8 0.9 1.4 15.3 498
3x6 7/1.04 0.7 0.8 0.9 1.4 16.6 600
3x10 7/1.35 0.7 0.8 1.25 1.5 19.5 915
3x16 7/1.70 0.7 0.8 1.25 1.6 21.6 1130
3x25 7/2.14 0.9 1 1.6 1.7 26.7 1710
3x25* 7/2.14 0.9 1 1.6 1.7 23.6 1710
3x35 7/2.52 0.9 1 1.6 1.8 29.4 2100
3x35* 7/2.52 0.9 1 1.6 1.8 25.7 2100
3x50* 19/1.78 1.0 1 1.6 1.8 28.5 2450
3x70* 19/2.14 1.1 1 1.6 1.9 32.2 3120
3x95* 19/2.52 1.1 1.2 2.0 2.1 37.0 4310
3x120* 37/2.03 1.2 1.2 2.0 2.2 40.4 5160
3x150* 37/2.25 1.4 1.4 2.5 2.3 45.5 7160
3x185* 37/2.52 1.6 1.4 2.5 2.4 49.8 8600
3x240* 61/2.25 1.7 1.4 2.5 2.6 55.1 10755
3x300* 61/2.52 1.8 1.6 2.5 2.7 60.2 13080
3x400* 61/2.85 2 1.6 2.5 2.9 66.6 15810
*多股导体 (class 2)
4 芯
4x1.5 7/0.53 0.7 0.8 0.9 1.4 13.3 390
4x2.5 7/0.67 0.7 0.8 0.9 1.4 15.0 470
4x4 7/0.85 0.7 0.8 0.9 1.4 16.4 580
4x6 7/1.04 0.7 0.8 1.25 1.5 18.7 805
4x10 7/1.35 0.7 0.8 1.25 1.5 21.1 1090
4x16 7/1.70 0.7 0.8 1.25 1.6 23.4 1320
4x25 7/2.14 0.9 1 1.6 1.7 28.9 1840
4x25* 7/2.14 0.9 1 1.6 1.7 26.1 1840
4x35 7/2.52 0.9 1 1.6 1.8 31.9 2310
4x35* 7/2.52 0.9 1 1.6 1.8 28.6 2310
4x50* 19/1.78 1.0 1 1.6 1.9 32.0 2970
4x70* 19/2.14 1.1 1.2 2.0 2.1 37.7 4240
4x95* 19/2.52 1.1 1.2 2.0 2.2 41.7 5400
4x120* 37/2.03 1.2 1.4 2.5 2.3 47.1 7000
4x150* 37/2.25 1.4 1.4 2.5 2.4 51.4 8350
4x185* 37/2.52 1.6 1.4 2.5 2.6 56.6 10130
4x240* 61/2.25 1.7 1.6 2.5 2.7 63.0 12840
4x300* 61/2.52 1.8 1.6 2.5 2.9 68.8 15530
4x400* 61/2.85 2 1.8 3.15 3.2 78.1 19950
*多股导体 (class 2)
5 芯
5x1.5 7/0.53 0.6 0.8 0.9 1.4 14.3 430
5x2.5 7/0.67 0.7 0.8 0.9 1.4 16.1 545
5x4 7/0.85 0.7 0.8 0.9 1.5 17.8 680
5x6 7/1.04 0.7 0.8 1.25 1.5 20 840
5x10 7/1.35 0.7 0.8 1.25 1.6 22.9 1105
5x16 7/1.70 0.7 1 1.6 1.7 26.6 1450
5x25 7/2.14 0.9 1 1.6 1.8 31.5 2245
5x35 7/2.52 0.9 1 1.6 1.9 34.8 2840
5x50 19/1.78 1.0 1.2 2 2 40.4 3895
5x70 19/2.14 1.1 1.2 2 2.2 46.3 5145
7 芯
7x1.5 7/0.53 0.6 0.8 0.9 1.4 15.2 500
7x2.5 7/0.67 0.7 0.8 0.9 1.4 17.1 730
7x4 7/0.85 0.7 0.8 1.25 1.5 19.7 840
12 芯
12x1.5 7/0.53 0.6 0.8 1.25 1.5 19.4 820
12x2.5 7/0.67 0.7 0.8 1.25 1.6 22.4 1020
12x4 7/0.85 0.7 1 1.6 1.6 25.7 1390
19 芯
19x1.5 7/0.53 0.6 0.8 1.25 1.6 22.2 1080
19x2.5 7/0.67 0.7 1 1.6 1.7 26.6 1530
19x4 7/0.85 0.7 1 1.6 1.7 29.3 1850
27 芯
27x1.5 7/0.53 0.6 1 1.6 1.7 26.7 1550
27x2.5 7/0.67 0.7 1 1.6 1.8 30.7 1960
27x4 7/0.85 0.7 1 1.6 1.9 34.4 2350
37 芯
37x1.5 7/0.53 0.6 1 1.6 1.7 29 1850
37x2.5 7/0.67 0.7 1 1.6 1.8 33.8 2450
37x4 7/0.85 0.7 1.2 2 2 39.2 2800
48 芯
48x1.5 7/0.53 0.6 1 1.6 1.8 32.7 2250
48x2.5 7/0.67 0.7 1.2 2 2 39.3 3260
48x4 7/0.85 0.7 1.2 2 2.1 44.1 3250

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法1（直接用夹子夹住） 参考方法11（在一个有孔径的电缆匣中，垂直或者水平） 单根管道 地下直埋
2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着
1 2 3 4 5 6 7 8 9
mm² A A A A A A A A
1.5 27 23 29 25 - 23 - 28
2.5 36 31 39 33 - 30 - 36
4 49 42 52 44 - 40 - 48
6 62 53 66 56 - 50 - 60
10 85 73 90 78 - 65 - 80
16 110 94 115 99 115 94 140 115
25 146 124 152 131 145 125 180 150
35 180 154 188 162 175 150 215 180
50 219 187 228 197 210 175 255 215
70 279 238 291 251 260 215 315 265
95 338 289 354 304 310 260 380 315
120 392 335 410 353 355 300 430 360
150 451 386 472 406 400 335 480 405
185 515 441 539 463 455 380 540 460
240 607 520 636 546 520 440 630 530
300 698 599 732 628 590 495 700 590
400 787 673 847 728 660 560 790 670

电压降（A/M）

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根三相交流电 2根电缆单相交流电 3根或者4根三相交流电
管道或地埋 管道或地埋
1 2 3 4 5 6
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31.0 31.0 27.0 31.0 25.0
2.5 19.0 19.0 16.0 19.0 15.0
4 12.0 12.0 10.0 12.0 9.7
6 7.9 7.9 6.8 7.9 6.5
10 4.7 4.7 4.0 4.7 3.9
16 2.9 2.9 2.5 2.9 2.6
r x z r x z
25 1.850 1.350 0.160 1.900 1.600 0.140 1.650 1.900 1.600
35 1.350 1.350 0.155 1.350 1.150 0.135 1.150 1.350 1.200
50 0.980 0.990 0.155 1.000 0.860 0.135 0.870 1.000 0.870
70 0.670 0.670 0.150 0.690 0.590 0.130 0.600 0.690 0.610
95 0.490 0.500 0.150 0.520 0.430 0.130 0.450 0.520 0.450
120 0.390 0.400 0.145 0.420 0.340 0.130 0.370 0.420 0.360
150 0.310 0.320 0.145 0.350 0.280 0.125 0.300 0.350 0.300
185 0.250 0.260 0.145 0.290 0.220 0.125 0.260 0.290 0.250
240 0.195 0.200 0.140 0.240 0.175 0.125 0.210 0.240 0.210
300 0.155 0.160 0.140 0.210 0.140 0.120 0.185 0.210 0.190
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165 0.190 0.180

注：r = 操作温度下导体电阻 x = 电抗 z = 阻抗
