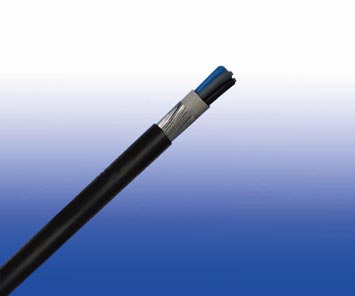

600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (2-5芯 & 多芯)

FTX400 1RZ1MZ1-R (CU/XLPE/LSZH/SWA/LSZH 600/1000V Class 2)

FIRETOX系列英标600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (2-5芯 & 多芯) 英标多芯600/1000V XLPE绝缘LSZH护套铠装电力缆

应用

IEC60502-1标准多芯600/1000V XLPE绝缘, LSZH护套, 铠装电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 IEC 60502-1

防火标准

阻燃性（单根垂直线缆测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试） EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

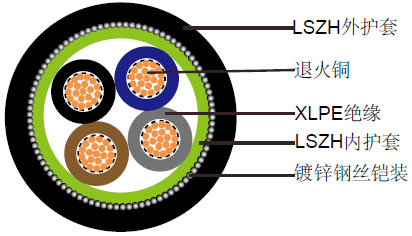

线缆结构

导体 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物。
内护套 LSZH 复合物
铠装 镀锌钢丝
外护套 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色，蓝色
3芯 黄绿线, 棕色，蓝色 棕色, 灰色, 黑色
4芯 黄绿线，棕色，灰色，黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线，棕色，灰色，黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围（固定状态下） 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 8 × 总外径

结构参数

导体 FTX400 1RZ1MZ1-R
芯数/截面积 股数/单丝直径 标称绝缘厚度 铠装层内外径 铠装层直径 标称总外径 大约重量
mm² No./mm mm mm mm mm kg/km
2 芯
2x1.5 7/0.53 0.7 8.5 0.9 13.9 350
2x2.5 7/0.67 0.7 9.3 0.9 14.7 400
2x4 7/0.85 0.7 10.4 0.9 15.8 475
2x6 7/1.04 0.7 11.5 0.9 16.9 560
2x10 7/1.35 0.7 13.4 1.25 19.5 810
2x16 7/1.70 0.7 15.5 1.25 21.6 980
2x25 7/2.14 0.9 18.9 1.6 25.7 1410
2x35 7/2.52 0.9 21.2 1.6 28.0 1930
3 芯
3x1.5 7/0.53 0.7 9.0 0.9 14.4 390
3x2.5 7/0.67 0.7 9.9 0.9 15.3 450
3x4 7/0.85 0.7 11.0 0.9 16.4 540
3x6 7/1.04 0.7 11.6 1.25 17.7 745
3x10 7/1.35 0.7 14.3 1.25 20.4 950
3x16 7/1.70 0.7 16.5 1.25 23.0 1250
3x25 7/2.14 0.9 20.2 1.6 27.0 1840
3x35 7/2.52 0.9 22.4 1.6 29.2 2050
3x50 19/1.78 1.0 24.2 1.6 31.2 2590
3x70 19/2.14 1.1 28.2 2.0 36.2 3560
3x95 19/2.52 1.1 31.7 2.0 40.1 4590
3x120 37/2.03 1.2 36.0 2.0 44.6 5810
3x150 37/2.25 1.4 39.5 2.5 49.5 6920
3x185 37/2.52 1.6 43.3 2.5 53.5 8340
3x240 61/2.25 1.7 48.4 2.5 59.0 10450
3x300 61/2.52 1.8 54.4 2.5 65.4 12700
3x400 61/2.85 2.0 57.8 2.5 70.0 15326
3 芯 + 1 芯 Earth 导体
3x10/6 7/1.35 0.7 17.6 1.25 20.1 1042
3x16/10 7/1.70 0.7 20.6 1.25 22.5 1567
3x25/10 7/2.14 0.9 26.3 1.25 23.6 2091
3x25/16 7/2.14 0.9 26.6 1.25 25.8 2150
3x35/16 19/1.53 0.9 26.8 1.6 27.7 2390
3x35/25 19/1.53 0.9 27.2 1.6 28.6 2505
3x50/16 19/1.78 1 28.5 1.6 29.8 2916
3x50/25 19/1.78 1 29.2 1.6 31.3 3107
3x50/35 19/1.78 1 30.0 1.6 32.0 3175
3x70/25 19/2.14 1.1 34.0 2.0 35.0 3203
3x70/35 19/2.14 1.1 34.5 2.0 35.9 4067
3x70/50 19/2.14 1.1 35 2.0 36.8 4310
3x95/16 19/2.52 1.1 36.3 2.0 38.0 4856
3x95/25 19/2.52 1.1 36.7 2.0 39.3 5047
3x95/35 19/2.52 1.1 37.2 2.0 40.2 5115
3x95/50 19/2.52 1.1 37.6 2.0 41.4 5289
3x120/35 37/2.03 1.2 39.4 2.5 44.0 6160
3x120/50 37/2.03 1.2 39.9 2.5 44.9 6473
3x120/70 37/2.03 1.2 40.3 2.5 45.6 6793
3x120/95 37/2.03 1.2 41.2 2.5 46.8 7120
3x150/50 37/2.25 1.4 45.0 2.5 49.7 7549
3x150/50 37/2.25 1.4 45.2 2.5 49.8 7565
3x150/95 37/2.25 1.4 45.5 2.5 50.8 8196
3x150/120 37/2.25 1.4 46.0 2.5 51.8 8590
3x185/70 37/2.52 1.6 50.4 2.5 54.0 8950
3x185/95 37/2.52 1.6 50.6 2.5 54.7 9573
3x185/120 37/2.52 1.6 51.0 2.5 55.8 9968
3x185/150 37/2.52 1.6 51.6 2.5 56.6 1023
3x240/70 61/2.25 1.7 57.0 2.5 56.0 11294
3x240/95 61/2.25 1.7 58.0 2.5 57.9 11620
3x240/120 61/2.25 1.7 59.0 2.5 61.0 12015
3x240/150 61/2.25 1.7 60.0 2.5 62.2 12373
3x300/95 61/2.52 1.8 63 2.5 64.7 13803
3x300/120 61/2.52 1.8 64.2 2.5 65.9 14197
3x300/150 61/2.52 1.8 65.7 2.5 66.8 14556
3x300/185 61/2.52 1.8 66.4 2.5 68.1 15015
3x300/240 61/2.52 1.8 67 2.5 69.4 15697
4 芯
4x1.5 7/0.53 0.7 10.0 0.9 15.4 430
4x2.5 7/0.67 0.7 10.8 0.9 16.2 505
4x4 7/0.85 0.7 12.1 0.9 17.5 710
4x6 7/1.04 0.7 13.5 1.25 19.6 855
4x10 7/1.35 0.7 15.7 1.25 21.8 1120
4x16 7/1.70 0.7 18.2 1.6 25.0 1600
4x25 7/2.14 0.9 22.4 1.6 29.2 2160
4x35(S) 7/2.52 0.9 24.4 1.6 31.4 2560
4x50(S) 19/1.78 1.0 28.0 1.6 35.2 3180
4x70(S) 19/2.14 1.1 32.2 2.0 40.6 4490
4x95(S) 19/2.52 1.1 36.0 2.0 44.6 5725
4x120(S) 37/2.03 1.2 38.0 2.5 50.0 7550
4x150(S) 37/2.25 1.4 42.8 2.5 53.0 8555
4x185(S) 37/2.52 1.6 48.4 2.5 59.0 10560
4x240(S) 61/2.25 1.7 55.0 2.5 66.0 13180
4x300(S) 61/2.52 1.8 59.6 2.5 71.0 16100
4x400(S) 61/2.85 2.0 66.1 3.15 79.4 20715
4x500(S) 61/3.20 2.2 74.6 3.15 88.5 25347
4 芯 + 1 芯 Earth 导体
4x10/6 7/1.35 0.7 17.6 1.25 26.1 1362
4x16/10 7/1.70 0.7 20.6 1.25 27.3 1473
4x25/10 7/2.14 0.7 26.3 1.25 32.6 1680
4x25/16 7/2.14 0.7 26.6 1.25 33.4 2012
4x35/16 19/1.53 0.9 25.6 1.6 44.5 2940
4x35/25 19/1.53 0.9 26.2 1.6 46.2 3050
4x50/16 19/1.78 1 28.5 1.6 48.2 3560
4x50/25 19/1.78 1 29.2 1.6 49.9 3670
4x50/35 19/1.78 1 30.0 1.6 42.5 3759
4x70/25 19/2.14 1.1 34 2.0 55.1 4980
4x70/35 19/2.14 1.1 34.5 2.0 44.9 5036
4x70/50 19/2.14 1.1 35 2.0 45.9 5468
4x95/16 19/2.52 1.1 36.3 2.0 47.3 6105
4x95/25 19/2.52 1.1 36.7 2.0 49.0 6215
4x95/35 19/2.52 1.1 37.2 2.0 50.1 6325
4x95/50 19/2.52 1.1 37.6 2.0 51.7 6455
4x120/35 37/2.03 1.2 39.4 2.5 54.2 7968
4x120/50 37/2.03 1.2 39.9 2.5 56.9 8280
4x120/70 37/2.03 1.2 40.3 2.5 57.9 8511
4x120/95 37/2.03 1.2 41.2 2.5 61.2 8790
4x150/70 37/2.25 1.4 45.2 2.5 56.5 8879
4x150/95 37/2.25 1.4 45.5 2.5 57.6 10179
4x150/120 37/2.25 1.4 46.0 2.5 58.7 10739
4x185/70 37/2.52 1.6 50.4 2.5 62.0 11200
4x185/95 37/2.52 1.6 50.6 2.5 63.2 1263
4x185/120 37/2.52 1.6 51.0 2.5 64.2 13050
4x185/150 37/2.52 1.6 51.6 2.5 65.4 13680
4x240/70 61/2.25 1.7 57 2.5 66.9 14140
4x240/95 61/2.25 1.7 58 2.5 68.7 14420
4x240/120 61/2.25 1.7 59.0 2.5 72.8 14763
4x240/150 61/2.25 1.7 60.0 2.5 73.1 15241
4x300/95 61/2.52 1.8 63 2.5 74.6 17467
4x300/120 61/2.52 1.8 64.2 2.5 75.1 18050
4x300/150 61/2.52 1.8 65.7 2.5 76.4 18662
4x300/185 61/2.52 1.8 67 2.5 77.3 19031
4x300/240 61/2.52 1.8 67 2.5 78.6 19878
5 芯
5x1.5 7/0.53 0.7 9.9 0.9 18.6 537
5x2.5 7/0.67 0.7 10.8 0.9 19.6 631
5x4 7/0.85 0.7 12.1 0.9 21.2 860
5x6 7/1.04 0.7 15.8 1.5 23.7 1036
5x10 7/1.35 0.7 24 2.8 26.0 1358
5x16 7/1.70 0.7 27 2.8 30.0 1940
5x25 7/2.14 0.9 34 2.8 35.4 2619
5x35 19/1.53 0.9 24.4 1.6 38.1 3140
5x50 19/1.78 1 28.0 1.6 42.6 3555
5x70 19/2.14 1.1 32.2 2.0 49.2 5444
5x95 19/2.52 1.1 36.0 2.0 54.1 6941
5x120 37/2.03 1.2 38.0 2.5 60.6 9154
5x150 37/2.25 1.4 42.8 2.5 64.3 10372
5x185 37/2.52 1.6 48.4 2.5 71.5 12828
5x240 61/2.25 1.7 55.0 2.5 80 15980
5x300 61/2.52 1.8 59.6 2.5 86.1 19521
5x400 61/2.85 2 66.1 3.15 96.3 25116
7 芯
7x1.5 7/0.53 0.7 11.2 0.9 16.0 490
7x2.5 7/0.67 0.7 12.4 0.9 17.2 602
7x4 7/0.85 0.7 14.1 1.25 19.8 871
10 芯
10x1.5 7/0.53 0.7 14.3 1.25 20.0 761
10x2.5 7/0.67 0.7 15.9 1.25 21.8 943
10x4 7/0.85 0.7 18.5 1.25 24.4 1213
12 芯
12x1.5 7/0.53 0.7 14.8 1.25 20.5 827
12x2.5 7/0.67 0.7 16.5 1.25 22.4 1020
12x4 7/0.85 0.7 19.1 1.6 25.7 1462
19 芯
19x1.5 7/0.53 0.7 17.4 1.6 24.0 1186
19x2.5 7/0.67 0.7 19.9 1.6 26.7 1498
19x4 7/0.85 0.7 22.6 1.6 29.4 1931
27 芯
27x1.5 7/0.53 0.7 21.3 1.6 28.1 1537
27x2.5 7/0.67 0.7 23.9 1.6 30.9 1933
27x4 7/0.85 0.7 27.2 1.6 34.4 2532
37 芯
37x1.5 7/0.53 0.7 23.9 1.6 30.7 1856
37x2.5 7/0.67 0.7 26.9 1.6 33.9 2372
37x4 7/0.85 0.7 31.1 2.0 39.3 3448
48 芯
48x1.5 7/0.53 0.7 27.5 1.6 34.6 2276
48x2.5 7/0.67 0.7 31.3 2.0 39.6 3252
48x4 7/0.85 0.7 35.7 2.0 44.2 4273

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法1（直接用夹子夹住） 参考方法11（在一个有孔径的电缆匣中，垂直或者水平） 单根管道 地下直埋
2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电 电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着
1 2 3 4 5 6 7 8 9
mm² A A A A A A A A
1.5 27 23 29 25 - 23 - 28
2.5 36 31 39 33 - 30 - 36
4 49 42 52 44 - 40 - 48
6 62 53 66 56 - 50 - 60
10 85 73 90 78 - 65 - 80
16 110 94 115 99 115 94 140 115
25 146 124 152 131 145 125 180 150
35 180 154 188 162 175 150 215 180
50 219 187 228 197 210 175 255 215
70 279 238 291 251 260 215 315 265
95 338 289 354 304 310 260 380 315
120 392 335 410 353 355 300 430 360
150 451 386 472 406 400 335 480 405
185 515 441 539 463 455 380 540 460
240 607 520 636 546 520 440 630 530
300 698 599 732 628 590 495 700 590
400 787 673 847 728 660 560 790 670

电压降（A/M）

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根三相交流电 2根电缆单相交流电 3根或者4根三相交流电
管道或地埋 管道或地埋
1 2 3 4 5 6
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31.0 31.0 27.0 31.0 25.0
2.5 19.0 19.0 16.0 19.0 15.0
4 12.0 12.0 10.0 12.0 9.7
6 7.9 7.9 6.8 7.9 6.5
10 4.7 4.7 4.0 4.7 3.9
16 2.9 2.9 2.5 2.9 2.6
r x z r x z
25 1.850 1.350 0.160 1.900 1.600 0.140 1.650 1.900 1.600
35 1.350 1.350 0.155 1.350 1.150 0.135 1.150 1.350 1.200
50 0.980 0.990 0.155 1.000 0.860 0.135 0.870 1.000 0.870
70 0.670 0.670 0.150 0.690 0.590 0.130 0.600 0.690 0.610
95 0.490 0.500 0.150 0.520 0.430 0.130 0.450 0.520 0.450
120 0.390 0.400 0.145 0.420 0.340 0.130 0.370 0.420 0.360
150 0.310 0.320 0.145 0.350 0.280 0.125 0.300 0.350 0.300
185 0.250 0.260 0.145 0.290 0.220 0.125 0.260 0.290 0.250
240 0.195 0.200 0.140 0.240 0.175 0.125 0.210 0.240 0.210
300 0.155 0.160 0.140 0.210 0.140 0.120 0.185 0.210 0.190
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165 0.190 0.180

注：

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
