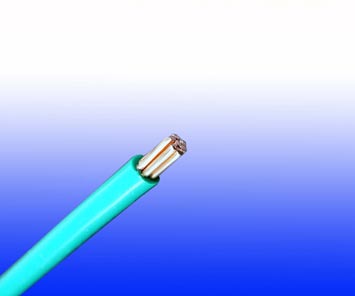

450/750V LSZH绝缘, 无护套电力缆 (单芯)

FTX100 07Z1-R (CU/LSZH 450/750V Class 2)

IEC60332标准450/750V LSZH绝缘, 无护套电力缆 (单芯) IEC60332标准450/750V LSZH绝缘, 无护套电力缆 (单芯)

应用

BS 7211标准450/750V LSZH绝缘单芯无护套电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 BS 7211

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

450/750V

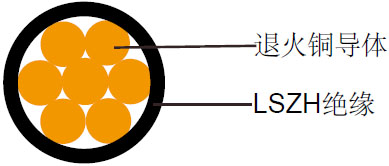

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。
绝缘 LSZH 复合物。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色,蓝色
3芯 黄绿线, 棕色,蓝色 棕色, 灰色, 黑色
4芯 黄绿线,棕色,灰色,黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线,棕色,灰色,黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色:黑色或根据客户要求

物理性能和热性能

工作温度范围(固定状态下) 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 6 × 总外径

结构参数

导体 FTX100 07Z1-R
芯数/截面积 股数/单丝直径 标称绝缘厚度 标称总外径 大约重量
Noxmm² No./mm mm mm kg/km
1x1.5 7/0.53 0.7 3.1 23
1x2.5 7/0.67 0.8 3.7 35
1x4 7/0.85 0.8 4.3 52
1x6 7/1.04 0.8 4.8 73
1x10 7/1.35 1.0 6.2 120
1x16 7/1.70 1.0 7.2 180
1x25 7/2.24 1.2 9.0 285
1x35 19/1.53 1.2 10.2 375
1x50 19/1.78 1.4 12.0 510
1x70 19/2.14 1.4 14.0 720
1x95 19/2.52 1.6 16.0 995
1x120 37/2.03 1.6 18.0 1230
1x150 37/2.25 1.8 20.0 1520
1x185 37/2.52 2.0 22.0 1900
1x240 61/2.25 2.2 25.0 2480
1x300 61/2.52 2.4 28.0 3100
1x400 61.2.85 2.6 31.5 3950
1x500 61/3.20 2.8 35.0 4950
1x630 127/2.52 2.8 39.0 6360

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法4(附在热绝缘墙上的导管上) 参考方法3(附在线槽或者墙上等的导管上) 参考方法1(直接用夹子夹住) 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12
水平隔开 垂直隔开 三相分开
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流3根电缆三相交流电 2根电缆单相交流或者直流3根电缆三相交流电 3根电缆三相分开3相交流电
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 18 17 22 19 25 23 - - - - -
2.5 24 23 30 26 34 31 - - - - -
4 33 30 40 35 46 41 - - - - -
6 43 39 51 45 59 54 - - - - -
10 58 53 71 63 81 74 - - - - -
16 76 70 95 85 109 99 - - - - -
25 100 91 126 111 143 130 158 140 183 163 138
35 125 111 156 138 176 161 195 176 226 203 171
50 149 135 189 168 228 209 293 215 274 246 209
70 189 170 240 214 293 268 308 279 351 318 270
95 228 205 290 259 355 326 375 341 426 389 330
120 263 235 336 299 413 379 436 398 495 453 385
150 300 270 375 328 476 436 505 461 570 524 445
185 341 306 426 370 545 500 579 530 651 600 511
240 400 358 500 433 644 590 686 630 769 711 606
300 459 410 573 493 743 681 794 730 886 824 701
400 - - 684 584 868 793 915 849 1065 994 820
500 - - 783 666 990 904 1044 973 1228 1150 936
630 - - 900 764 1130 1033 1191 1115 1423 1338 1069

电压降(A/M)

标称 截面积 2根电缆直流电 2根电缆单相交流电 3或4根电缆单相交流电
参考方法3和4(附在墙上的导管上等) 参考方法1和11(直接用线夹夹住或者置于电缆槽中) 参考方法3和4(附在墙上的导管上等) 参考方法1,11,12(三相分开) 参考方法1,11(水平相邻分开
1 2 3 4 5 6 7
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 27 27 27 27
2.5 19 19 16 16 16 16
4 33 12 10 10 10 10
6 7.8 7.9 6.8 6.8 6.8 6.8
10 4.7 4.7 4.7 4 4 4
16 2.9 2.9 2.9 2.5 2.5 2.5
r x z r x z r x z r x z r x z
25 1.85 1.85 0.31 1.9 1.85 0.19 1.85 1.6 0.27 1.65 1.6 0.165 1.6 1.6 0.19 1.6
35 1.35 1.35 0.29 1.35 1.35 0.18 1.35 1.15 0.25 1.15 1.15 0.155 1.5 1.15 0.18 1.15
50 0.99 1 0.29 1.05 0.99 0.18 1 0.87 0.25 0.9 0.86 0.155 0.87 0.86 0.18 0.87
70 0.68 0.7 0.28 0.75 0.68 0.175 0.71 0.6 0.24 0.65 0.59 0.15 0.61 0.59 0.175 0.62
95 0.49 0.51 0.27 0.58 0.49 0.17 0.52 0.44 0.23 0.5 0.43 0.145 0.45 0.43 0.17 0.46
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.35 0.23 0.42 0.34 0.14 0.37 0.34 0.165 0.38
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.29 0.23 0.37 0.28 0.14 0.31 0.28 0.165 0.32
185 0.25 0.27 0.26 0.37 0.26 0.165 0.3 0.23 0.23 0.32 0.22 0.14 0.26 0.22 0.165 0.28
240 0.19 0.21 0.26 0.33 0.2 0.16 0.25 0.185 0.22 0.29 0.17 0.14 0.22 0.17 0.165 0.24
300 0.155 0.175 0.25 0.31 0.16 0.16 0.22 0.15 0.22 0.27 0.14 0.14 0.195 0.135 0.16 0.21
400 0.12 0.14 0.25 0.29 0.13 0.155 0.2 0.125 0.22 0.25 0.11 0.135 0.175 0.11 0.16 0.195
500 0.093 0.12 0.25 0.28 0.105 0.155 0.185 0.1 0.22 0.24 0.09 0.135 0.16 0.088 0.16 0.18
630 0.072 0.1 0.25 0.27 0.086 0.155 0.175 0.088 0.21 0.23 0.074 0.135 0.15 0.071 0.16 0.17

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
