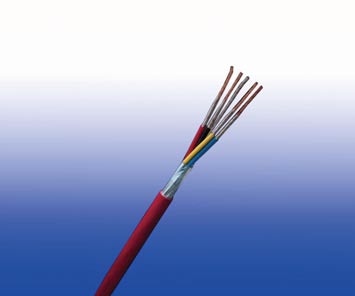

300/500V XLPE绝缘, LSZH护套, 屏蔽电力缆 (2-4芯)

FTX200 05ROZ1-R (CU/XLPE/OSCR/LSZH 300/500V Class 2)

FIRETOX系列300/500V XLPE绝缘, LSZH护套, 屏蔽电力缆 (2-4芯)FIRETOX系列300/500V XLPE绝缘, LSZH护套, 屏蔽电力缆 (2-4芯)

应用

该线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 BS 5308

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

300/500V

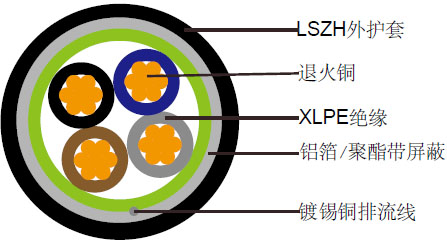

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物
填料,粘合剂(其他) PP, 麦拉
链路保护导体 退火平纹铜 (class 2)
总屏蔽 铝箔/聚酯带
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色, 蓝色
3芯 黄绿线, 棕色, 蓝色 棕色, 灰色, 黑色
4芯 黄绿线,棕色,灰色,黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线,棕色,灰色,黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色:黑色或根据客户要求

物理性能和热性能

工作温度范围(固定状态下) 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 6 × 总外径

结构参数

导体 FTX200 05ROZ1-R
芯数 X 截面积 股数/单丝直径 标称总外径导体 标称绝缘厚度 保护导体截面积 标称护套厚度 标称总外径 最大导体直流阻抗@20°C 大约重量
Noxmm² No./mm mm mm mm² mm mm Ω/km kg/km
2x1.0 7/0.44 1.32 0.6 1.0 0.9 8.1 18.1 79
2x1.5 7/0.53 1.59 0.7 1.5 0.9 9.1 12.1 102
2x2.5 7/0.67 2.01 0.8 2.5 1.0 10.5 7.41 146
2x4.0 7/0.85 2.55 0.8 4.0 1.1 11.8 4.61 205
3x1.0 7/0.44 1.32 0.6 1.0 0.9 8.6 18.1 98
3x1.5 7/0.53 1.59 0.7 1.5 0.9 9.6 12.1 129
3x2.5 7/0.67 2.01 0.8 2.5 1.0 11.1 7.41 185
3x4.0 7/0.85 2.55 0.8 4.0 1.1 12.5 4.61 262
4x1.0 7/0.44 132 0.6 1.0 1.0 9.5 18.1 123
4x1.5 7/0.53 1.59 0.7 1.5 1.0 10.6 12.1 162
4x2.5 7/0.67 2.01 0.8 2.5 1.1 12.3 7.41 233
4x4.0 7/0.85 2.55 0.8 4.0 1.2 13.9 4.61 329

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法4(附在热绝缘墙上的导管上) 参考方法3(附在线槽或者墙上等的导管上) 参考方法1(直接用夹子夹住) 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12
水平隔开 垂直隔开 三相分开
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流3根电缆三相交流电 2根电缆单相交流或者直流3根电缆三相交流电 3根电缆三相分开3相交流电
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 18 17 22 19 25 23 - - - - -
2.5 24 23 30 26 34 31 - - - - -
4 33 30 40 35 46 41 - - - - -

电压降(A/M)

标称截面积 2根电缆直流电 2根电缆单相交流电 3或4根电缆单相交流电
参考方法3和4(附在墙上的导管上等) 参考方法1和11(直接用线夹夹住或者置于电缆槽中) 参考方法3和4(附在墙上的导管上等) 参考方法1,11,12(三相分开) 参考方法1,11(水平相邻分开
1 2 3 4 5 6 7
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 27 27 27 27
2.5 19 19 16 16 16 16
4 33 12 10 10 10 10
