300/500V XLPE绝缘,钢丝铠装,LSZH护套电力缆(2-4芯)

FTX200 05RZ1MZ1-R (CU/XLPE/LSZH/SWA/LSZH 300/500V Class 2)

FIRETOX系列300/500V XLPE绝缘,钢丝铠装,LSZH护套电力缆(2-4芯)英标BS6724 300/500V LSZH阻燃电力控制缆

应用

英标BS6724 300/500V XLPE绝缘,钢丝铠装,LSZH护套电力缆(2-4芯)主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 IEC 60502-1;BS 6724

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

300/500V

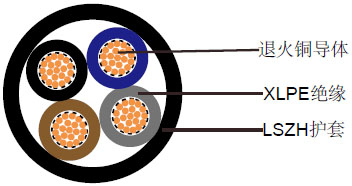

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物。
内护套 LSZH复合物
铠装 镀锌钢丝
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色,蓝色
3芯 黄绿线, 棕色, 蓝色 棕色, 灰色, 黑色
4芯 黄绿线,棕色,灰色,黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线,棕色,灰色,黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色:黑色或根据客户要求

物理性能和热性能

工作温度范围(固定状态下) 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 10 × 总外径

结构参数

导体 FTX200 05RZ1MZ1-R
芯数/截面积 股数/单丝直径 标称绝缘厚度 铠装
铠装层内外径 铠装层直径 标称总外径 大约重量
Noxmm² No./mm mm mm mm mm kg/km
2x1.5 7/0.53 0.50 6.5 0.9 11.2 246
2x2.5 7/0.67 0.50 7.3 0.9 12.0 292
2x4 7/0.85 0.50 8.4 0.9 13.1 360
3x1.5 7/0.53 0.50 6.9 0.9 11.6 275
3x2.5 7/0.67 0.50 7.8 0.9 12.5 331
3x4 7/0.85 0.50 9.0 0.9 13.7 413
4x1.5 7/0.53 0.50 7.6 0.9 12.3 309
4x2.5 7/0.67 0.50 8.6 0.9 13.3 380
4x4 7/0.85 0.50 9.9 0.9 14.6 479

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法1(直接用夹子夹住) 参考方法11(在一个有孔径的电缆匣中,垂直或者 水平)或者参考方法13(暴露于空气中) 装于单层管道处 直接铺设于地下
一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交 流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交 流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交流电
1 2 3 4 5 6 7 8 9
mm² A A A A A A A A
1.5 27 23 29 25 - 23 - 28
2.5 36 31 39 33 - 30 - 36
4 49 42 52 44 - 40 - 48

电压降(A/M)

标称截面积 2根电缆直流电 2根电缆单相交流电 3根或者4跟电缆三相交流电 2根电缆单相交流电 3根或者4根三相交流电电缆相邻
通风管道或者埋于地下 通风管道或者埋于地下
1 2 3 4 5 6
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 27 31 25
2.5 19 19 16 19 15
4 12 12 10 12 9.7
