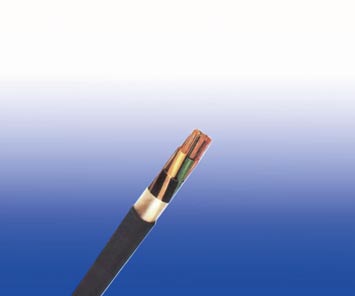

450/750V XLPE绝缘, PVC护套, 屏蔽电力缆 (多芯)

FGD200 07RCV-R (CU/XLPE/CUTO/PVC 450/750V Class 2)

FIREGUARD系列450/750V XLPE绝缘, PVC护套, 屏蔽电力缆 (多芯) FIREGUARD系列BS 6004铜带屏蔽电力线缆

应用

BS 6004铜带屏蔽电力线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 BS 6004; IEC 60502-1

防火性能

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

450/750V

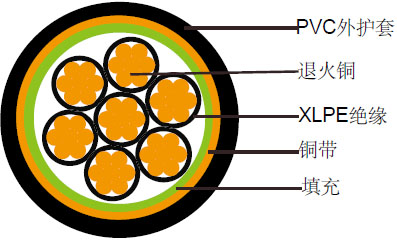

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2
绝缘 交联聚乙烯复合物
填料,粘合剂(其他) PP, PET, PVC
总屏蔽 铜带
外护套 热塑性PVC复合物,抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(/EC 60332 - 1,/EC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色遵循标准 BS 7671

带接地导体 不带接地导体
2芯 - 棕色, 蓝色
3芯 黄绿线, 棕色,蓝色 棕色, 灰色, 黑色
4芯 黄绿线,棕色,灰色,黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线,棕色,灰色,黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色:黑色或根据客户要求

物理性能和热性能

工作温度范围 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 8 x 总外径

结构参数

导体 FGD200 07RCV-R
芯数 × 截面积 股数/单丝直径 标称总外径导体 标称绝缘厚度 标称铜带厚度 标称护套厚度 标称总外径 最大导体直流阻抗@20°C 大约重量
No×mm² No./mm mm mm mm mm mm Ω/km kg/km
7×1.0 7/0.44 1.32 0.7 0.1 1.3 13.9 18.1 309
7×1.5 7/0.53 1.59 0.7 0.1 1.4 14.8 12.1 366
7×2.5 7/0.44 2.01 0.7 0.1 1.4 16.2 7.41 468
12×1.5 7/0.53 1.59 0.7 0.1 1.5 18.9 12.1 560
12×2.5 7/0.67 2.01 0.7 0.1 1.5 20.8 7.41 727
19×1.5 7/0.53 1.59 0.7 0.1 1.6 21.9 12.1 786
19×2.5 7/0.67 2.01 0.7 0.1 1.6 24.2 7.41 1,037

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法4(附在热绝缘墙上的导管上) 参考方法3(附在线槽或者墙上等的导管上) 参考方法1(直接用夹子夹住) 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12
水平隔开 垂直隔开 三相分开
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根 电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流3根电缆三相交流电 2根电缆单相交流或者直流3根电缆三相交流电 3根电缆三相分开3相交流电
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.0 13 - - - 15 - - - - - -
1.5 18 17 22 19 25 23 - - - - -
2.5 24 23 30 26 34 31 - - - - -
4 33 30 40 35 46 41 - - - - -

电压降(A/M)

标称截面积 2根电缆直流电 2根电缆单相交流电 3或4根电缆单相交流电
参考方法3和4(附在墙上的导管上等) 参考方法1和11(直接用线夹夹 住或者置于电缆槽中) 参考方法3和4(附在墙上的导管上等) 参考方法1, 11,12(三相分开) 参考方法1,11(水平相邻分开))
1 2 3 4 5 6 7
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.0 46 46 - - - -
1.5 31 31 27 27 27 27
2.5 19 19 16 16 16 16
4 33 12 10 10 10 10
